5

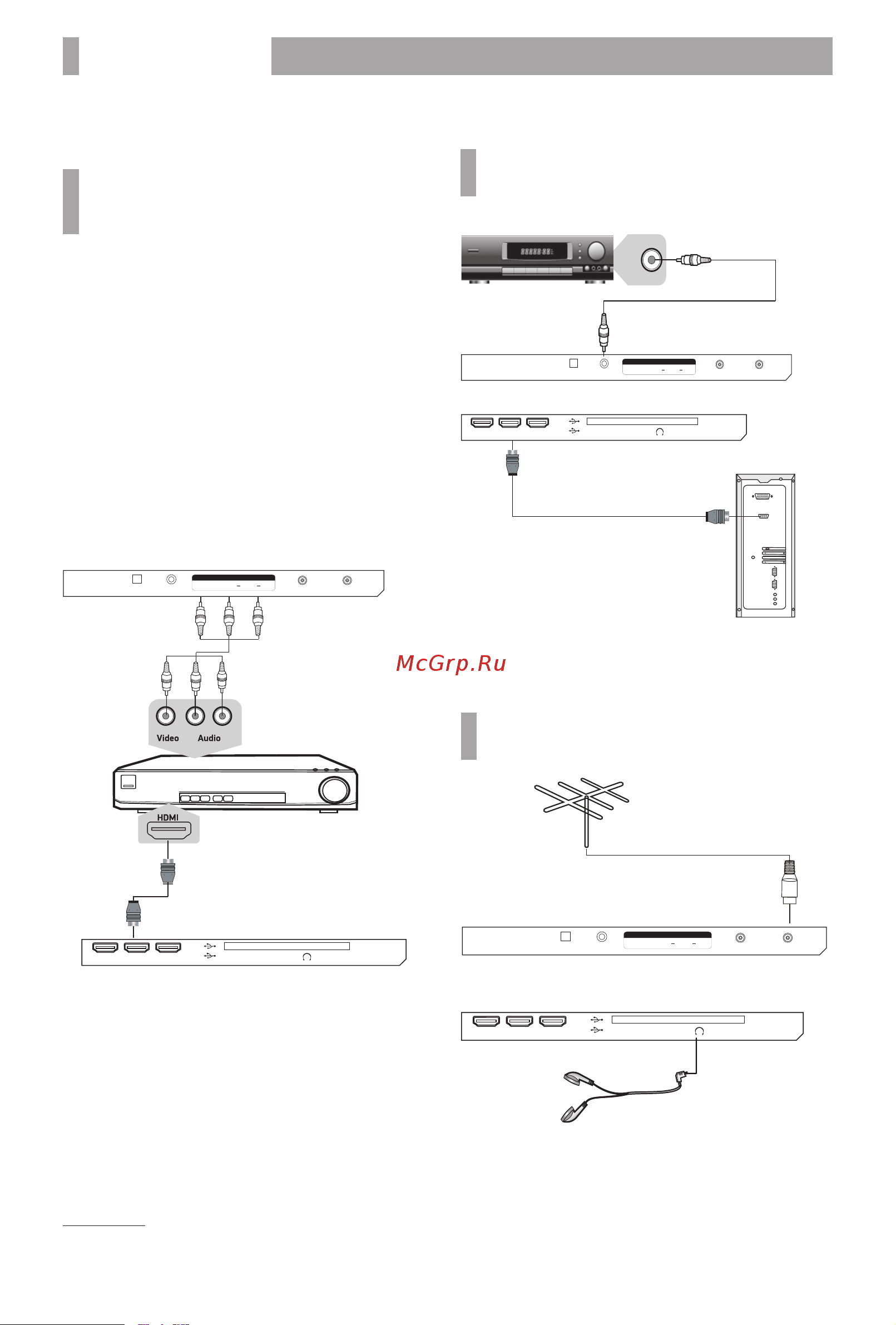

* На рисунке схематично изображены соответствующие панели телевизоров
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К ВНЕШНИМ
УСТРОЙСТВАМ (ИГРОВАЯ ПРИСТАВКА,
DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам
VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник
(в комплектацию не
входит)
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод В
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
Боковая панель
Нижняя панель
AUDIO
AV INPUT
VIDEOL R
ANTSATLAN
DIGITAL
AUDIO OUT
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
Нижняя панель
Боковая панель
AUDIO
AV INPUT
VIDEOL R
ANTSATLAN
DIGITAL
AUDIO OUT
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
Нижняя панел
ь
Боковая панель
AUDIO
AV INPUT
VIDEOL R
ANTSATLAN
DIGITAL
AUDIO OUT
