* На рисунке схематично изображены соответствующие панели телевизоров

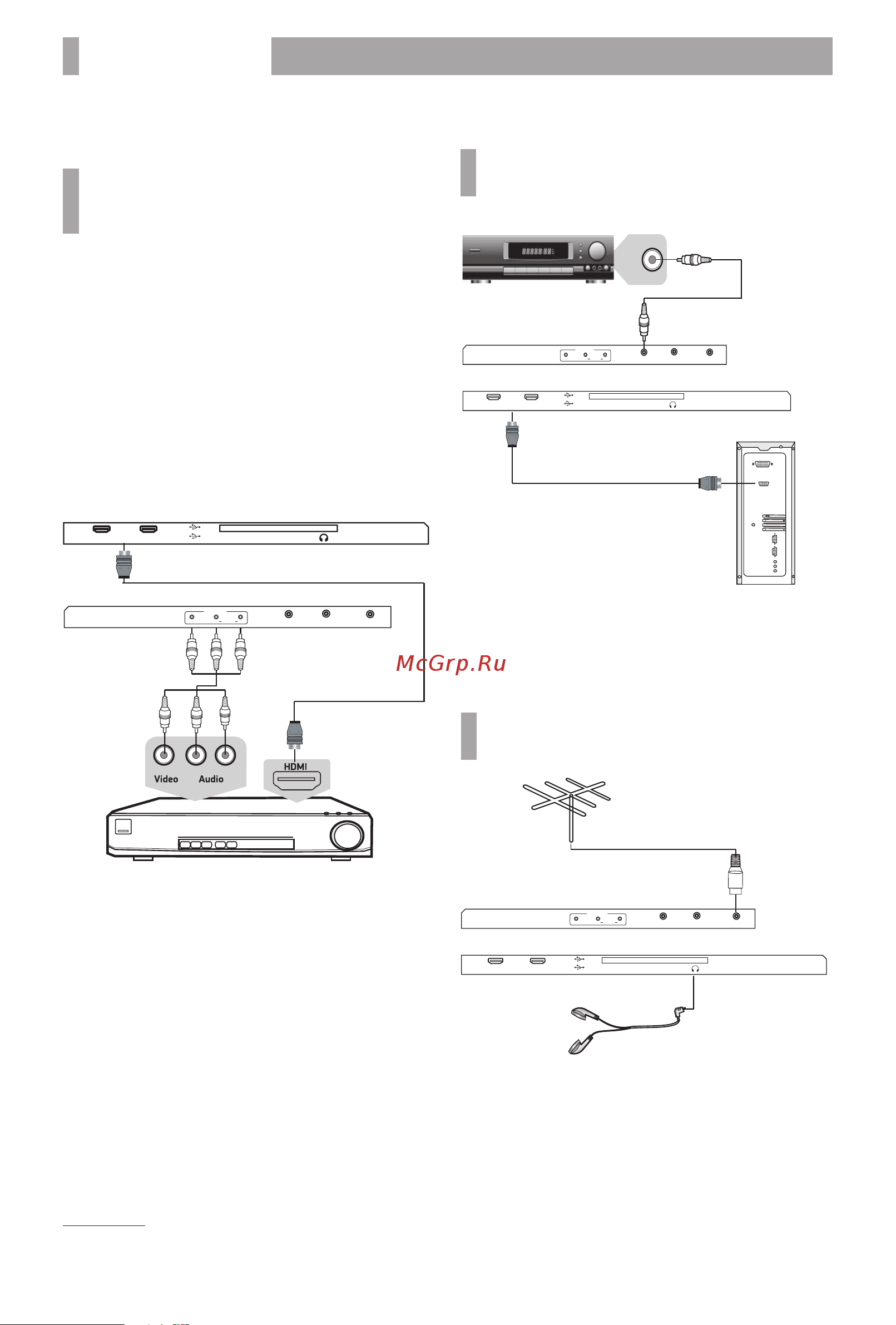

ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К ВНЕШНИМ
УСТРОЙСТВАМ (ИГРОВАЯ ПРИСТАВКА,
DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам
VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник
(в комплектацию не
входит)
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Внешнее устройство
Метод А
Метод В
VIDEOAUDIO RL
AV INPUT
ANTSATDIGITAL AUDIO OUT
HDMI1
CI
HDMI2 EARPHONE
USB1
USB2
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
VIDEOAUDIO RL
AV INPUT
ANTSATDIGITAL AUDIO OUT
HDMI1
CI
HDMI2 EARPHONE
USB1
USB2
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
VIDEOAUDIO RL
AV INPUT
ANTSATDIGITAL AUDIO OUT
HDMI1
CI
HDMI2 EARPHONE
USB1
USB2
