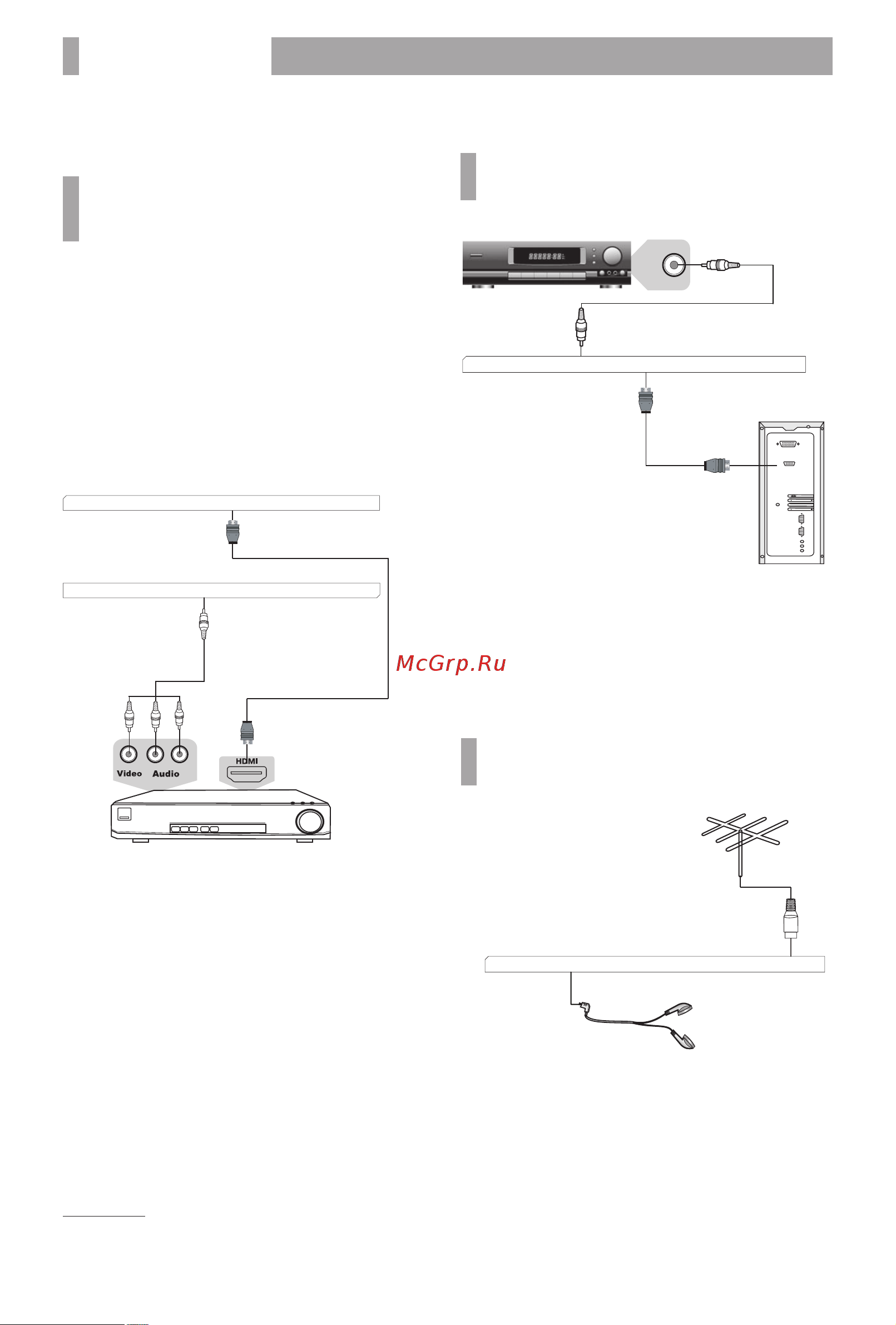

ПОДКЛЮЧЕНИЕ К ВНЕШНИМ

УСТРОЙСТВАМ (ИГРОВАЯ ПРИСТАВКА,

DVD-ПЛЕЕР И Т.П.)

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты

выключены.

• Внимательно прочитайте инструкцию по подключению.

Метод А

Для подключения композитного видеосигнала и

аудиосигнала

используйте

соответствующий AV-переходник

для подключения к разъему AV на боковой панели

телевизора.

Метод В

Для просмотра каналов высокого разрешения

с внешнего спутникового ресивера используйте разъем

HDMI для подключения к телевизору.

Спутниковый ресивер / Цифровой телевизионный тюнер

Метод А

Метод В

Панели телевизора*

LANEARPHONE OPT HDMI1 HDMI2 SATANT

USB2 COMMON INTERFACE

USB1 AV

ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ

КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Усилитель

Персональный

компьютер

Opt In

Панели телевизора*

LANEARPHONEOPT HDMI1 HDMI2 SATANT

ПОДКЛЮЧЕНИЕ НАУШНИКОВ

И АНТЕННОГО КАБЕЛЯ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Панель телевизора*

LANEARPHONEOPT HDMI1 HDMI2 SATANT

* Изображения являются схематичными и могут отличаться от реальных.

ПОДКЛЮЧЕНИЕ
