5

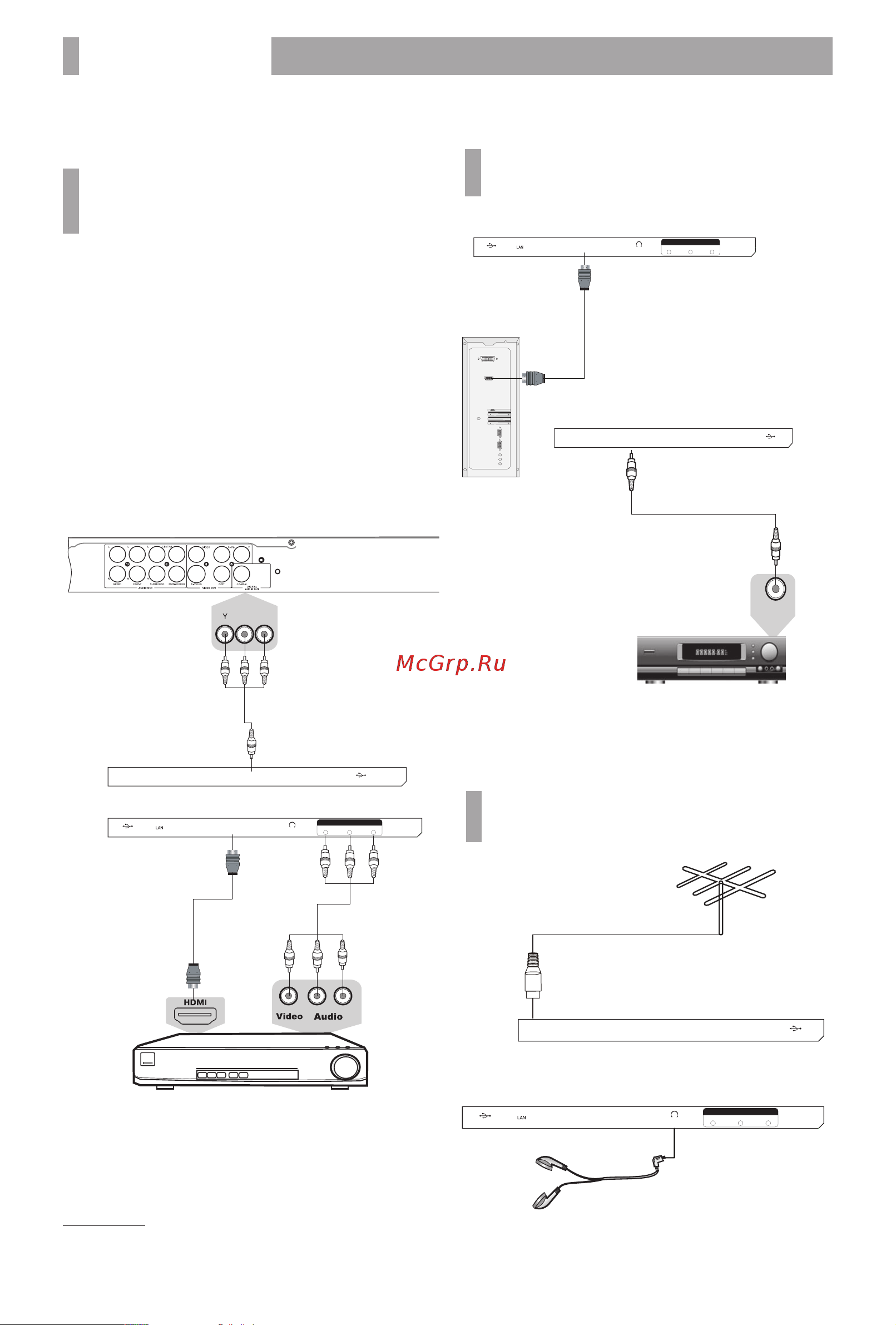

* На рисунке схематично изображены соответствующие панели телевизоров
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К ВНЕШНИМ
УСТРОЙСТВАМ (ИГРОВАЯ ПРИСТАВКА,
DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам
VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник
(в комплектацию не
входит)
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Нижняя панель телевизора*
Внешнее устройство
Метод А
Метод С
Метод В
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Боковая панель телевизора*
LAN
VIDEOL R
INPUT
HDMI1
HDMI2HDMI3
EARPHONE
USB1
OPTICALANTSAT YPbPrCI
USB2
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный компьютер
Coax In
Боковая панель телевизора*
Нижняя панель телевизора*
LAN
VIDEO LR
INPUT
HDMI1 HDMI2HDMI3
EARPHONE
USB1
OPTICALANT SAT YPbPrCI
USB2
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Боковая панель телевизора*
Нижняя панель телевизора*
LAN
VIDEOL R
INPUT
HDMI1 HDMI2 HDMI3
EARPHONE
USB1
OPTICALANT SAT YPbPrCI
USB2
