BBK 40LEX-9201/FTS2C Приложение к руководству по эксплуатации онлайн [6/8] 905499
![BBK 40LEX-9201/FTS2C Приложение к руководству по эксплуатации онлайн [6/8] 905499](/views2/2150155/page6/bg6.png)
5

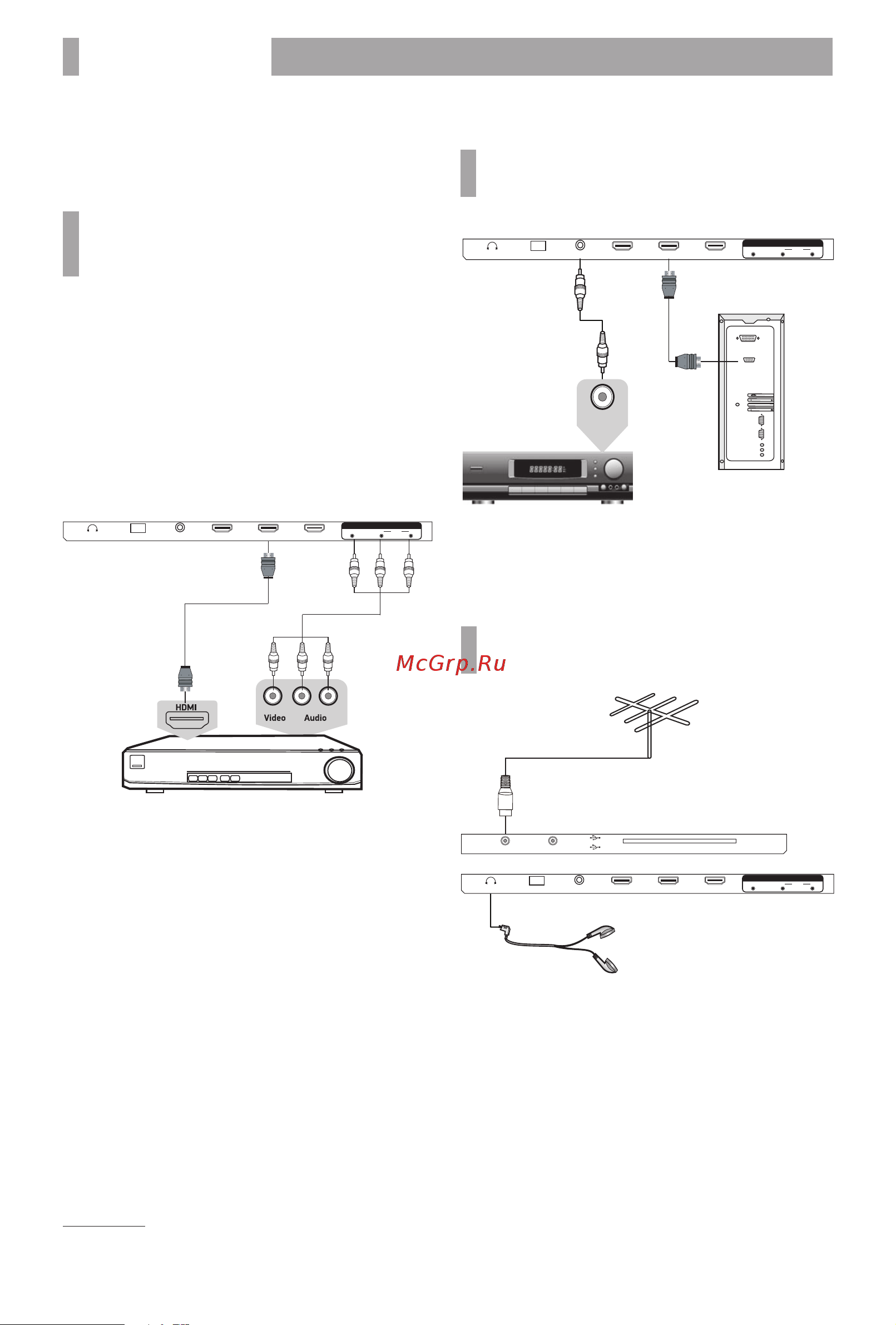

* На рисунке схематично изображены соответствующие панели телевизоров
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод В
DIGITAL
AUDIO OUT
HDMI1EARPHONE LAN HDMI2HDMI3
AV INPUT
AUDIO
VIDEO
L
R
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
DIGITAL
AUDIO OUT
HDMI1EARPHONELAN HDMI2HDMI3
AV INPUT
AUDIO
VIDEO
L
R
Coax In
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
ANTSAT
USB 1
USB 2
COMMON INTERFACE
DIGITAL
AUDIO OUT
HDMI1EARPHONELAN HDMI2HDMI3
AV INPUT
AUDIO
VIDEO
L
R
