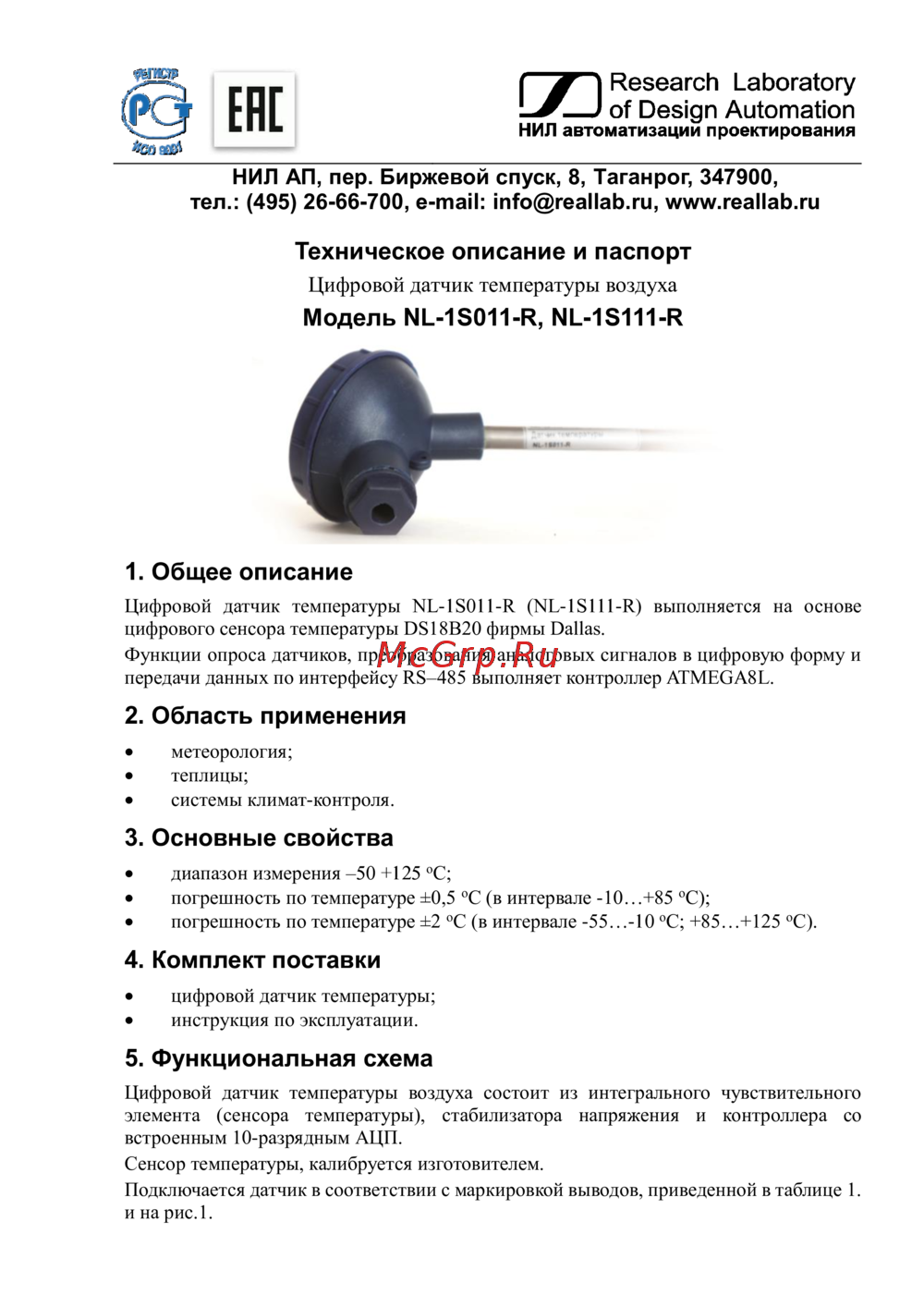

Техническое описание и паспорт

Цифровой датчик температуры воздуха

Модель NL-1S011-R, NL-1S111-R

1. Общее описание

Цифровой датчик температуры NL-1S011-R (NL-1S111-R) выполняется на основе

цифрового сенсора температуры DS18B20 фирмы Dallas.

Функции опроса датчиков, преобразования аналоговых сигналов в цифровую форму и

передачи данных по интерфейсу RS–485 выполняет контроллер ATMEGA8L.

2. Область применения

 метеорология;

 теплицы;

 системы климат-контроля.

3. Основные свойства

 диапазон измерения –50 +125

С;

 погрешность по температуре ±0,5

С (в интервале -10…+85

С);

 погрешность по температуре ±2

С (в интервале -55…-10

С; +85…+125

С).

4. Комплект поставки

 цифровой датчик температуры;

 инструкция по эксплуатации.

5. Функциональная схема

Цифровой датчик температуры воздуха состоит из интегрального чувствительного

элемента (сенсора температуры), стабилизатора напряжения и контроллера со

встроенным 10-разрядным АЦП.

Сенсор температуры, калибруется изготовителем.

Подключается датчик в соответствии с маркировкой выводов, приведенной в таблице 1.

и на рис.1.
