Руководство пользователя

ПОДКЛЮЧЕНИЕ К A/V-УСТРОЙСТВУ

Подключайте A/V-устройства с помощью разъемов D-Sub и Audio Line in сзади монитора.

1. Подключите штекер Y (зеленый) согласующего кабеля с D-Sub на YPbPr к разъему Y

A/V-устройства.

2. Подключите штекер Pb (синий) согласующего кабеля с D-Sub на YPbPr к разъему Pb

A/V-устройства.

3. Подключите штекер Pr (красный) согласующего кабеля с D-Sub на YPbPr к разъему Pr

A/V-устройства.

4. Другой конец согласующего кабеля с D-Sub на

YPbPr подключите сзади монитора.

5. Подключите мини-джек 3,5 мм согласующего кабеля R/L к разъему аудио-выхода

A/V-устройства, а другой конец – к разъему аудио-входа сзади монитора.

6. Включите монитор и A/V-устройство.

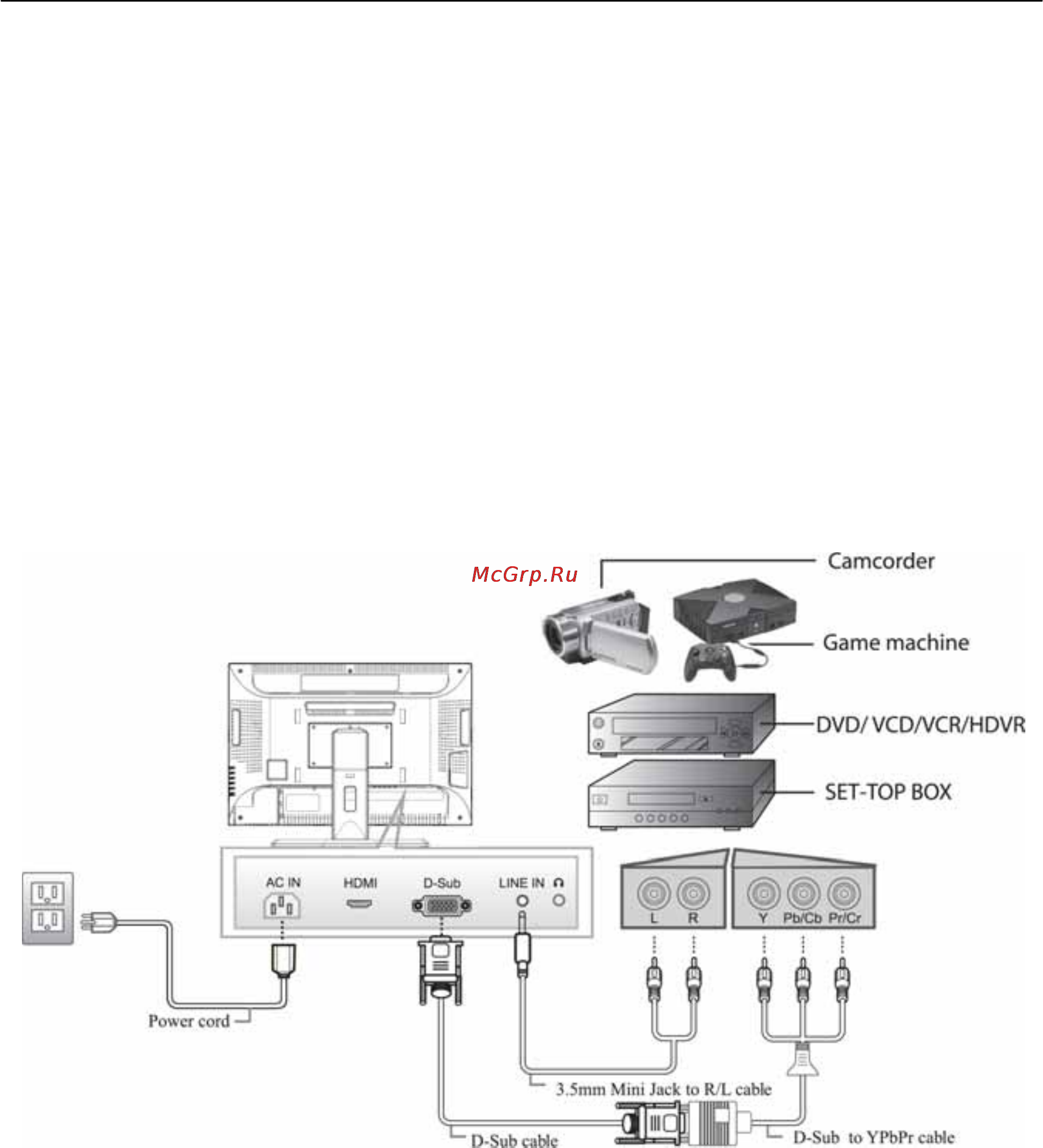

РИСУНОК 3: ПОДКЛЮЧЕНИЕ A/V-УСТРОЙСТВ
