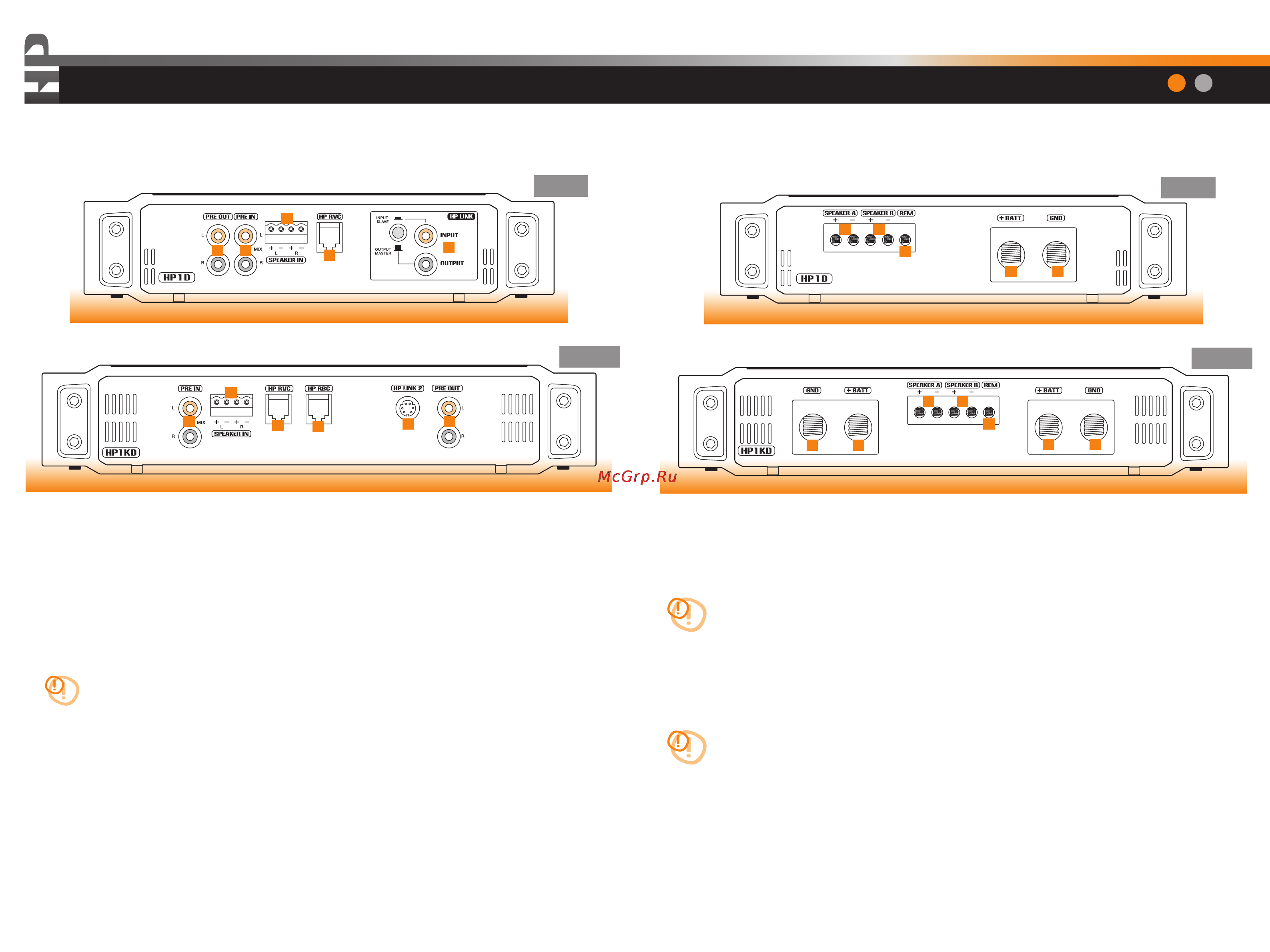

Pannello Ingressi
HP 1D - HP 1KD
1_ PRE IN: Ingressi preamplificati destro (R) e sinistro (L). Collegare le uscite provenienti dalla
sezione preamplificata della sorgente o di un crossover elettronico esterno. E’ possibile utilizzare
indifferentemente uno degli ingressi o entrambi in quanto l’amplificatore esegue il MIX dei canali
per pilotare in mono il finale.
2_ PRE OUT: Uscite preamplificate destro (R) e sinistro (L). Il segnale disponibile su questa uscita
può essere sottoposto a filtraggio ed è quello applicato agli ingressi PRE IN. Se si usa un segnale
stereofonico per pilotare il finale, lo stesso sarà presente su queste uscite.
3_ SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L). Collegare le uscite
provenienti dalla sezione amplificata della sorgente. E’ possibile utilizzare indifferentemente uno degli
ingressi o entrambi in quanto l’amplificatore esegue il MIX dei canali per pilotare in mono il finale.
ATT.NE: Questo è ingresso è compatibile solo con autoradio
dotate di uscita a ponte (BTL).
4_ HP RVC: Ingresso per il connettore del Remote Volume Control digitale in dotazione.
Questo sistema gestisce il controllo a distanza del volume del Sub.
HP 1D
5_ HP LINK: Sezione di ingressi/uscite per la connessione a ponte di due amplificatori che
permette di moltiplicare la potenza totale dei finali.
HP 1KD
6_ HP LINK 2: Connettore per la connessione a ponte di due amplificatori che permette
di moltiplicare la potenza totale dei finali.
7_ HP RBC: Ingresso per il connettore del controllo a distanza del Remote Bass Control
in dotazione. Questo sistema gestisce un’equalizzazione della gamma ultrabassa.
Pannello Alimentazione / Uscite / Servizi
HP 1D - HP 1KD
1_ + BATT (11÷16.5 VDC): morsetti per il collegamento del polo positivo d’alimentazione
dell’amplificatore attraverso il portafusibile in dotazione. Il foro accetta un cavo della sezione massima
di 2 A.W.G. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della
massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo.
ATT.NE HP 1KD: Collegare entrambi i morsetti di alimentazione, interponendo i portafusibili
in dotazione con i relativi fusibili, al polo positivo della batteria, per ottenere le migliori
prestazioni e per evitare danni all’amplificatore.
2_ GND: morsetti per il collegamento del polo negativo d’alimentazione dell’amplificatore.
Collegare qui il cavo negativo della batteria o un cavo connesso allo chassis dell’autoveicolo.
Il foro accetta un cavo della sezione massima di 2 A.W.G. Per un miglior trasferimento della
corrente si raccomanda di utilizzare cavi della massima sezione possibile e comunque della
stessa sezione del cavo collegato al polo positivo
ATT.NE HP 1KD: Collegare entrambi i morsetti a massa o al polo negativo della batteria.
3_ REM: terminale per il collegamento del cavo Remote proveniente dall’apparecchio che comanda
l’accensione dell’amplificatore. La tensione applicata deve essere compresa fra 7 e 16.5 VDC.
4_ SPEAKER A: Terminali di potenza + e – dell’amplificatore, il segnale disponibile è MONO.
I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
5_ SPEAKER B: Terminali di potenza + e – dell’amplificatore, collegati inernamente in parallelo
agli SPEAKER A per consentire la connessione di più altoparlanti. I morsetti accettano cavi
spellati o crimpati della sezione massima di 10 AWG.
Italiano | English
08 09
