13
PANDORA RX
.
117
• индикатор системы вспыхнет красным, подтверждая прием первого числа секретного кода;
• ввести кнопкой «VALET» второе число секретного кода. При каждом нажатии индикатор
системы загорается зеленым. Паузы между нажатиями не должны превышать 1 сек.;
• Если код введен без ошибок, индикатор системы 2 сек. поочередно вспыхивает красным и
зеленым, после чего входит в требуемый режим («снято с охраны», «программирование»);
• Если код введен ошибочно, то индикатор вспыхнет красным на 5 сек. и система вернется
в тот же режим, в котором она была до этого. Спустя 5 сек. можно повторить попытку ввода
секретного кода.
ВНИМАНИЕ! Для входа в режим программирования системы, требуется
ввод секретного кода. Запомните и запишите свой секретный код и
храните его вне автомобиля. Без секретного кода Вы не сможете менять
настройки системы и управлять ей без брелока.
РЕЖИМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ.
Этот режим работы системы предусмотрен для постановки автомобиля на техническое
обслуживание. В этом режиме система снята с охраны, и все ее функции отключены. Для перевода
системы в режим техобслуживания необходимо:
• Снять систему с охраны;
• Включить зажигание;
• Нажать и удерживать кнопку VALET;
• Нажать и удерживать кнопку «2» брелока, до появления красных и зеленых вспышек
индикатора (не менее 3 сек.)
• Отпустить кнопку «2» брелока;
• Отпустить кнопку VALET.
Признаком перехода системы в режим технического обслуживания будет свечение индикатора
системы зеленым при включенном зажигании. При выключенном зажигании индикатор системы
будет погашен. Для выхода из режима технического обслуживания достаточно нажать кнопку «2»
брелока.

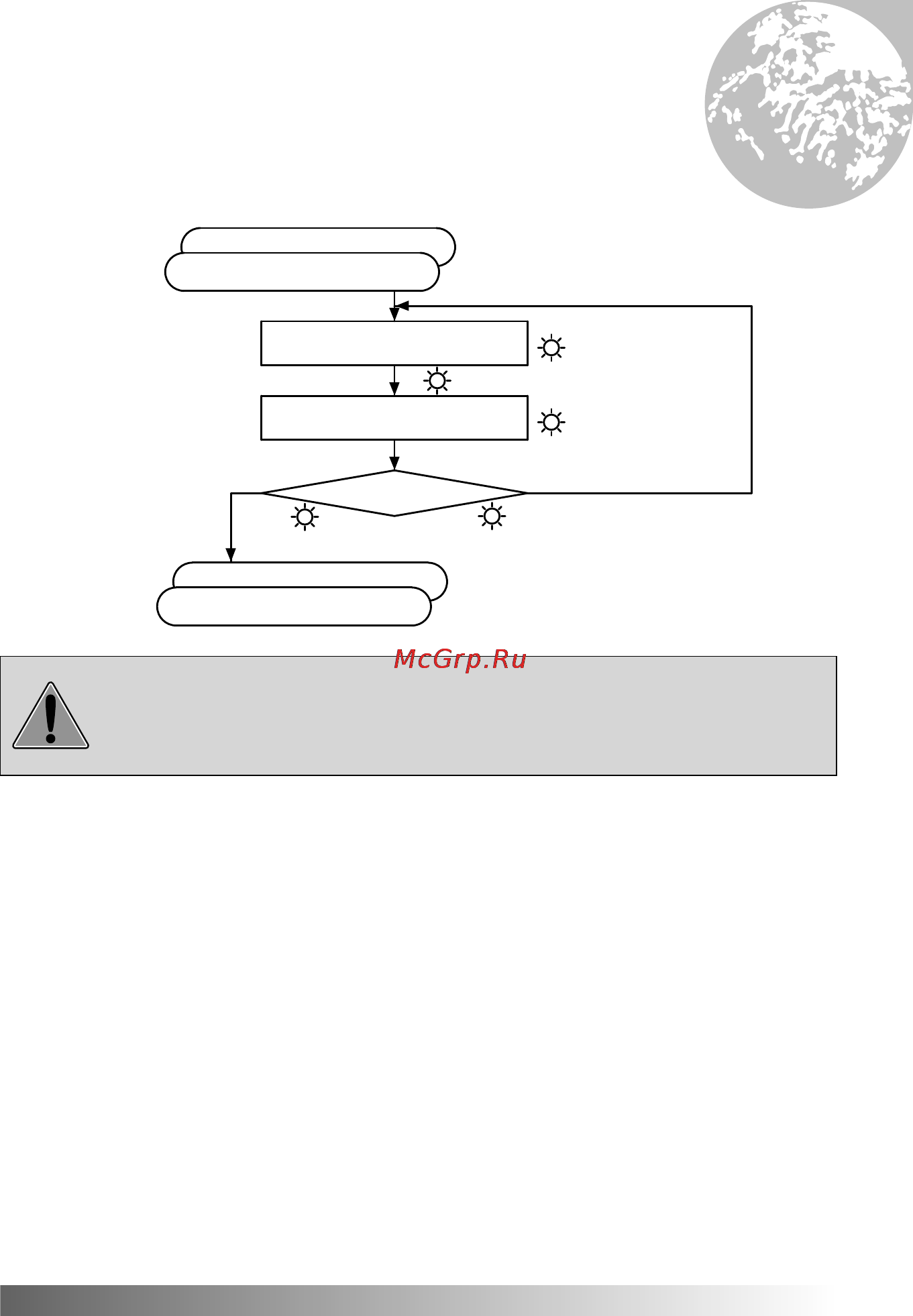

Ввод кнопкой VALET первой цифры секретного
кода (1-16)
(между нажатиями не более 1 сек.)
Одна красная вспышка
Ввод подтверждается
зелеными вспышками
2. Снято с охраны,
зажигание выключено
Ввод кнопкой VALET второй цифры секретного
кода (1-16)
(между нажатиями не более 1 сек.)
Ввод правильный
НетДа
Длинная красная вспышка 5сек.
Красные и зеленые
вспышки
Ввод подтверждается
зелеными вспышками
1. На охране
2. Режим программирования
1. Снято с охраны
