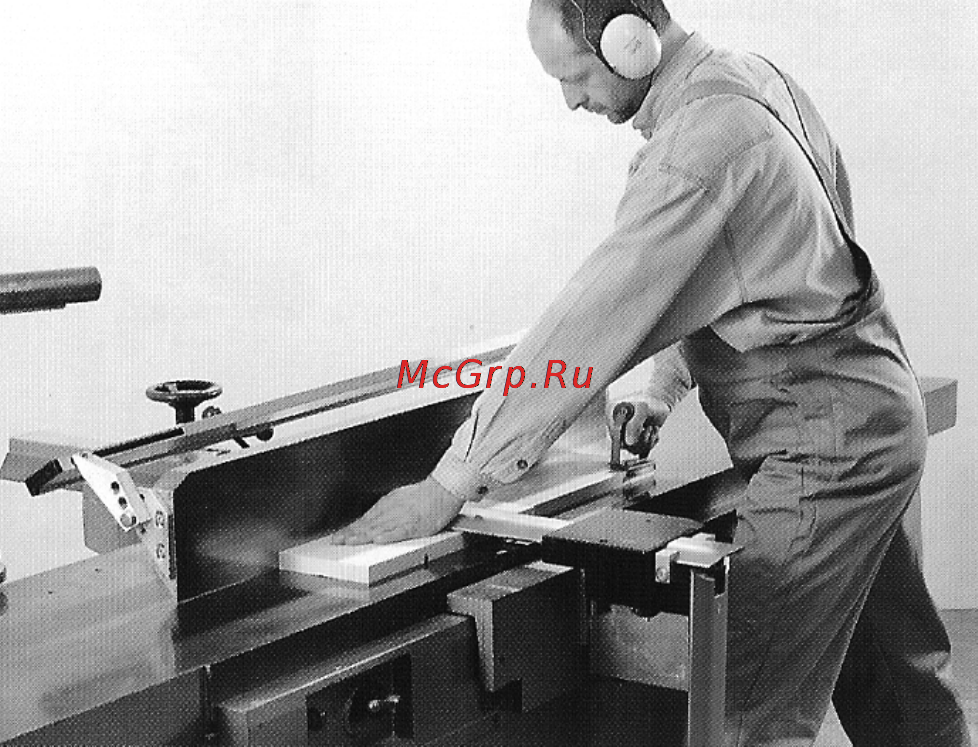

A 4.: фугование коротких заготовок с де-

ревянным толкателем.

7.2 Рейсмусовая обработка

Правильное рабочее положение

Для подачи заготовки в станок станови-

тесь со смещением в сторону рядом с отвер-

стием для подачи заготовки.

Обращение с заготовкой

Установите стол для рейсмусовой обра-

ботки на толщину заготовки.

Перемещайте заготовку медленно и пря-

мо. Заготовка автоматически затягивается.

Проводите заготовку по строгальному станку

по

прямой линии. Для съема заготовки из

станка станьте со смещением в сторону ря-

дом с отверстием для разгрузки.

Поддерживайте длинные заготовки с по-

мощью роликовых опор.

Указания

Работайте только с острыми строгальными

ножами.

Перемещайте заготовки толстым концом

вперед и вогнутой стороной вниз.

Максимальный съем стружки составляет

4,5 мм. Если заготовка останавливается

, то

опустите стол для рейсмусовой обработки

примерно на 1 мм (1/4 оборота вращения

ручки).

По возможности строгайте заготовки

вдоль волокон.

Качество поверхности будет лучше, если

за несколько проходов каждый раз снимает-

ся соответственно меньше материала.

Если дальнейшая работа не предусматри-

вается, то выключайте станок.

Не разрешается обрабатывать заготовки

короче 150 мм.

Строгайте одновременно

не более двух

заготовок. Заготовка проводится по обеим

наружным сторонам.

8. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ

Общие указания

Перед проведением работ по наладке и

регулировке отключите станок от питания.

8.1. Замена строгальных ножей

Необходимо точно соблюдать данные по

креплению ножей, выдвижению ножей из

ножевого вала, толщине ножей, минималь-

ной длине зажима

и оптимальному моменту

затягивания винтов для крепления ножей.

Замену строгальных ножей разрешается

производить только при выключенном стан-

ке.

Строгальные ножи острые. Для замены

строгальных ножей всегда надевайте подхо-

дящие рабочие перчатки.

Переместите защитный кожух ножей впе-

ред, а упор для фугования назад.

Полностью выкрутите пять винтов с четы-

рехгранной головкой

из прижимной планки

строгального ножа (используйте перчатки!).

Сначала удалите из строгального вала

ножи, а затем прижимные планки.

Необходимо очистить поверхности ноже-

вого вала строгальных ножей и прижимных

планок от смолы (не применяйте растворите-

ли, которые могут разъедать детали станка

из легких металлов).

Применяйте только подходящие строгаль-

ные ножи, которые соответствуют стандарту

EN 847-1 и технической спецификации.

Неподходящие, неправильно смонтиро-

ванные, тупые или поврежденные строгаль-

ные ножи могут расшататься и существенно

повысить опасность обратного удара.

Следите за тем, чтобы все 3 строгальных

ножа заменялись одновременно.

Прижимные планки строгальных ножей

сбалансированы друг с другом и могут быть

установлены в любом порядке.

Разрешается перетачивать только стро-

гальные

ножи с маркировкой „HSS“ или

„HS“!

При переточке все ножи должны быть за-

точены одинаково, иначе может произойти

повреждение подшипников вследствие на-

рушения балансировки.

Разрешается перетачивать ножи до шири-

ны 15 мм.

Максимальное возвышение ножа над но-

жевым валом не должно превышать 1,1 мм.

Применяйте для замены только ориги-

нальные детали JET.

Вставьте прижимную планку

строгального

ножа в направляющий паз ножевого вала.

Выкрутите четырехгранные винты настолько,

чтобы можно было вставить строгальные но-

жи.

Вставьте острый нож и выставьте его с

помощью прижимной планки так, чтобы обе

детали не выступали с боков ножевого вала.
