3. Гнездо для подключения наушников.

4. Индикаторы сигнала записи микрофона.

5. Регулятор уровня усиления микрофонного входа.

6. 48V фантомное питание. Щелкните переключатель в

положение

"on" после того как подключили фантомный микрофон.

7. -20 dB чувствительности. Снижение чувствительности

микрофонного входа.

8. Индикаторы сигнала записи на инструментальном входе

9. Регулятор усиления сигнала с инструментального выхода.

10. Инструментальный вход. В альтернативе может быть

использован в паре в микрофонным как линейный вход 2.

11. Индикаторы сигнала записи с фоно входов(PHONO IN).

12. Регулятор усиления сигнала с фоно входов (PHONO IN).

13. Регулятор сигнала на мониторы. Сигнал поступающий на

микрофонный и гитарный (либо на линейный 1, 2) прямиком

поступает на аналоговые выходы 1/2. То есть, вы получаете

сквозной канал, где нет задержки.

14. Цифровой оптический вход.

15. Цифровой оптический выход.

16. Цифровой коаксиальный вход.

17. Цифровой коаксиальный выход.

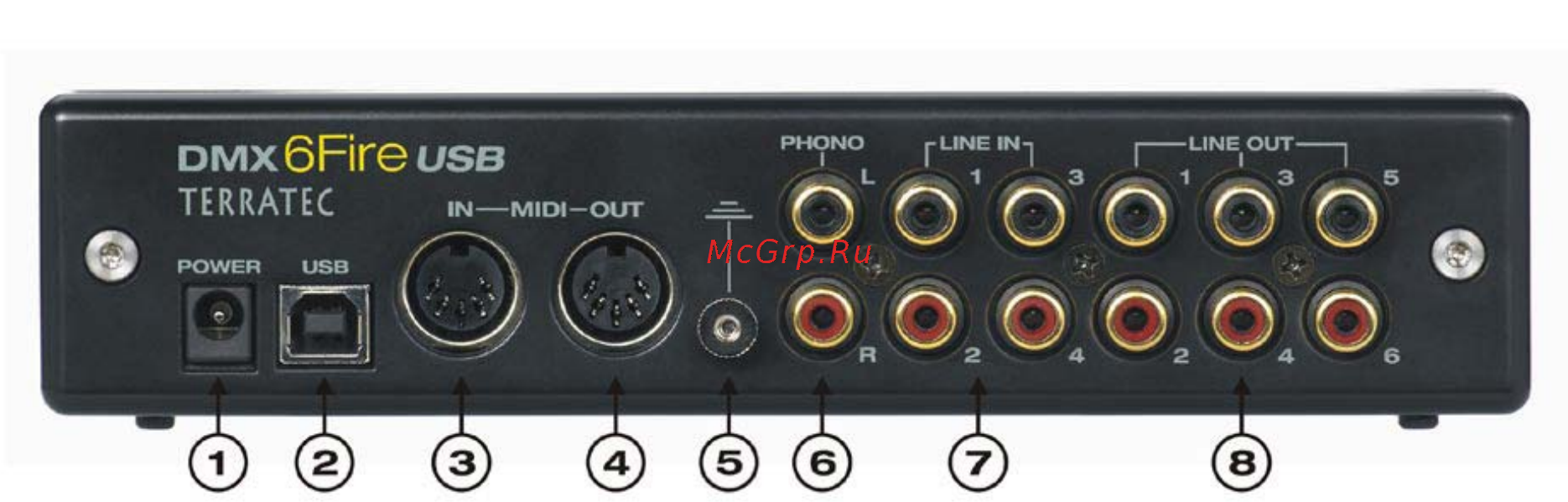

Задняя панель

1. Гнездо для подключения блока питания

2. Гнездо для подключения USB кабеля

3. MIDI вход

4. MIDI выход

5. Заземление
