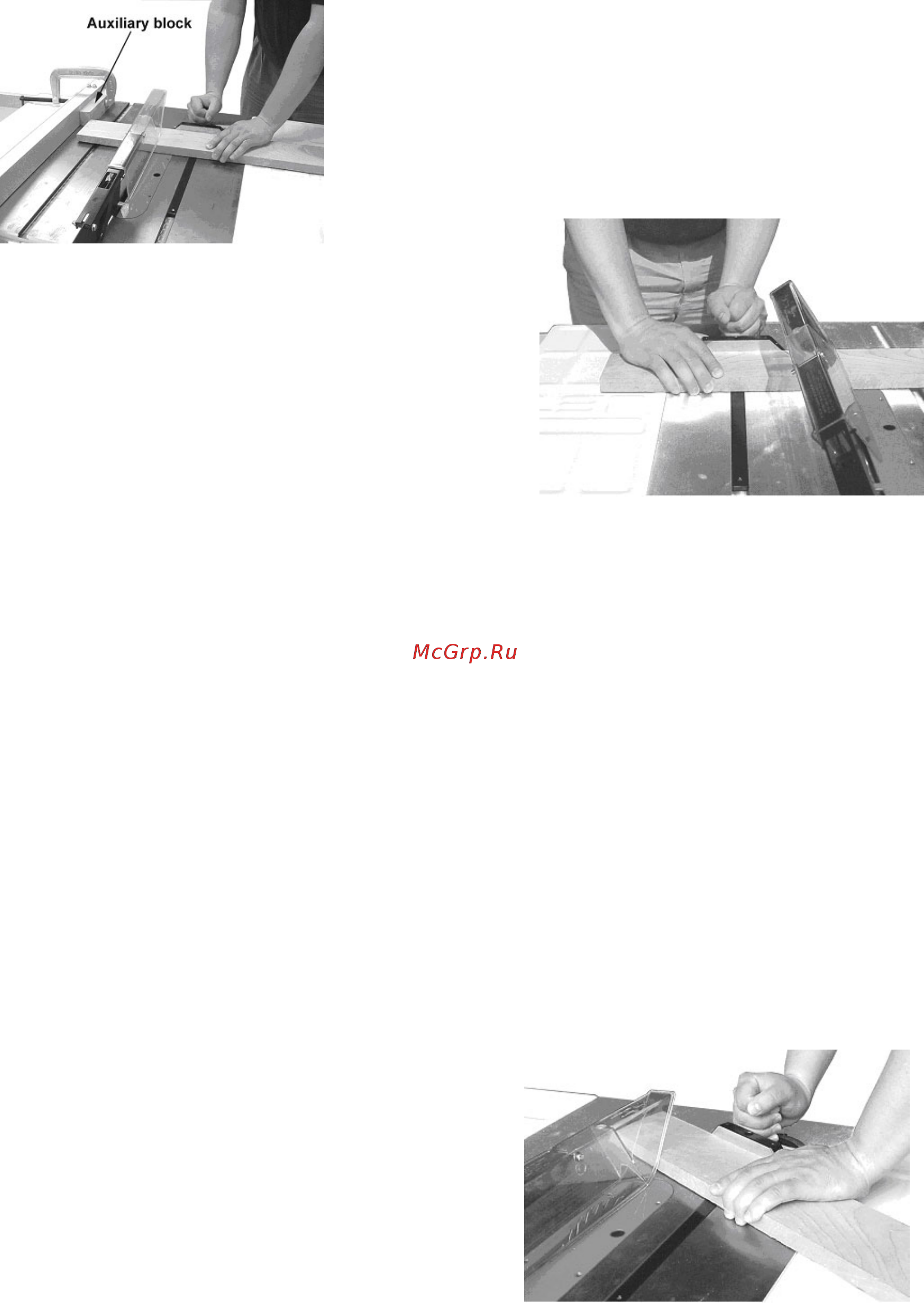

Рисунок 33

Упор для установки длины не должен быть

использован для свободного конца заготовки

в области распила.

Не распиливайте поперечно заготовки ко-

роче 6 см. Перед началом распила убеди-

тесь, что угловой измеритель надежно за-

фиксирован в требуемом угле. Крепко при-

держивайте заготовку вплотную к столу и

против инструмента для распила под

углом.

Всегда используйте защитное приспособле-

ние пильного диска и расклинивающего но-

жа, предварительно убедившись, что он вы-

ровнен по прямой с основной пилой.

Для поперечного распила под углом 90

градусов большинство операторов станка

предпочитают использовать левую область

инструмента для распила под углом. В этой

позиции удерживайте обрабатываемую де-

таль левой рукой вплотную

к инструменту, а

правой рукой продвигайте заготовку вперед.

При использовании правой области углового

инструмента выполняйте поперечный распил

таким образом, чтобы наклон пильного диска

был направлен противоположно плоскости

углового инструмента положение рук – про-

тивоположно.

При использовании инструмента для рас-

пила под углом необходимо плотно удержи-

вать заготовку и продвигать ее плавно

медленно. Если заготовка удерживается не

плотно, она может колебаться, что приводит

к зажиму ее в пильном диске и затуплению

зубьев пилы.

Приготовьте дополнительную опору для

выступающей за пределы стола заготовки,

чтобы она не свисла и не перекосилась с по-

верхности стола.

Высота пильного диска должна быть около

1/8"(3 мм) над

верхней частью распиливае-

мой заготовки. Положение пильного диска

над этой точкой может быть опасно.

Операции косого распила и распила под

углом 45º

Косой распил – это особый тип распилов-

ки, при котором угол наклона пильного дис-

ка составляет менее 90 градусов с рабочей

поверхностью стола (Рисунок 34). Пиление

выполняется таким же образом, как и про

дольный и поперечный распил, однако инст-

румент для распила под углом должен ис-

пользоваться с правой стороны от поверхно-

сти пильного диска для обеспечения допол-

нительной безопасности для избежания за-

жима заготовки между пильным диском и

рабочей поверхностью стола. При распиле с

помощью углового измерителя распиливае-

мую деталь необходимо крепко

держать, не

допуская ее сползания.

Рисунок 34

Поперечный распил – поперечный распил,

выполняемый под углом к кромке заготовки,

называется спилом под углом 45 градусов.

(Рисунок 35). Установите инструмент для

распила под углом под требуемым углом.

Зафиксируйте положение углового инстру-

мента и выполните распил, схожий с обыч-

ным поперечным распилом, за исключением

того, что заготовку необходимо удерживать

особо сильно для

предотвращения ее спол-

зания.

Указание: При выполнении сложных ко-

сых распилов (с наклоном поверхности

пильного диска) используйте инструмент для

распила под углом в правой области для

обеспечения большей безопасности.

Высота пильного диска должна быть около

1/8"(3 мм) над верхней частью распиливае-

мой заготовки. Положение пильного диска

над этой точкой может быть

опасно.

Рисунок 35

Пылесборник

Если Ваш станок оснащен защитным ко-

жухом для сбора опилок, во время работы

должен использоваться пылесборник или

вытяжную установку. Входное отверстие ко-

жуха для сбора пыли может быть снабжено

2.5-дюймовыми или 4-дюймовыми шлангами

(Рисунок 36a).
