4
Дополнительные подключения
N SDVC (регулятор громкости в зависи-
мости от скорости)*: SDVC автоматичес-
ки увеличивает и уменьшает громкость в
зависимости от скорости автомобиля.
N Подключите контакт А1 к контакту, по ко-
торому поступает сигнал спидометра Ва-
шего автомобиля. Некоторые автомобили
уже подготовлены для этого (например,
некоторые автомобили VW и Vauxhall/
Opel). Пожалуйста, посоветуйтесь с Ва-
шим дилером. В противном случае для
обеспечения совместимости Вашего авто-
мобиля могут потребоваться более слож-
ные процедуры.
Эта процедура может быть выпол-
нена только специалистом, хорошо
знакомым с автомобильной элект-
рикой и механикой.
После подключения обратитесь к раз-
делу “Особые функции” (страница 15)
для ознакомления с процедурой калиб-
ровки.
* В зависимости от версии
N Электронная антенна/моторизованная
антенна :
Подключите контакт А5 к источнику пита-
ния для электронной антенны или к уп-
равляющему проводу для реле или авто-
матической моторизованной антенны.
Воспользуйтесь полученным в комплекте
маленьким разъемом.
Не используйте это соединение для
подачи питания на двигатель антенны!
N Пилотный индикатор :
Когда огни автомобиля включены, под-
светка кнопки питания остается вклю-
ченной (даже если радио выключено).
Подключите контакт А6 к контакту под-
светки приборной панели автомобиля.
Воспользуйтесь полученным в комплекте
маленьким разъемом.

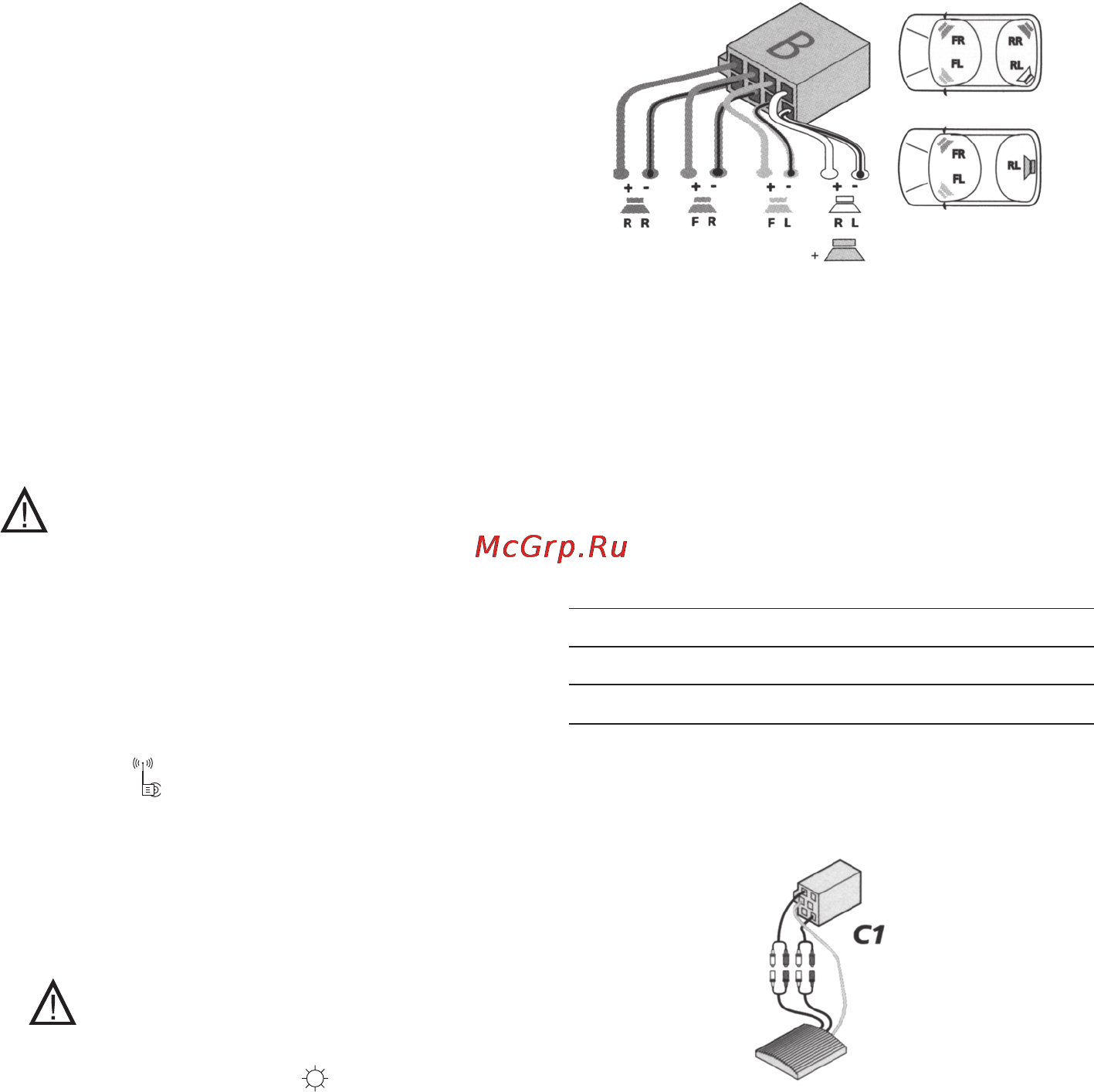

РАЗЪЕМ В
Громкоговорители (пользуйтесь только
громкоговорителями 4 Ом)
N Не подключайте какие-либо контакты гром-
коговорителей к земле или непосредственно
к усилителю или добавочному усилителю
без высоковольтного входа или через вне-
шний звукомикшер! Вы можете подключить
контакты громкоговорителя непосредствен-
но к усилителю с высоковольтным входом.
N Подключение четырех громкоговорителей:
Фронтальный Тыловой
Левый+ Зеленый [В5] Белый [В7]
Левый- Зеленый/черный [В6] Белый/черный [В8]
Правый+ Серый [В3] Синий [В1]
Правый- Серый/черный [В4] Синий/черный [В2]
РАЗЪЕМ С
1
Желтый разъем С1 для линейного выхода*
N Подключите усилитель мощности (с дву-
мя или четырьмя дополнительными гром-
коговорителями) к этому устройству че-
рез кабель RCA.
Подключите правый канал к красному
разъему, а левый канал к белому разъему.
Подключите контакт включения/выклю-
чения усилителя к синему проводу.
* В зависимости от версии
1
Разъем С относится к принадлежностям,
продаваемым отдельно. Для получения
более подробной информации обратитесь
к Вашему дилеру.
