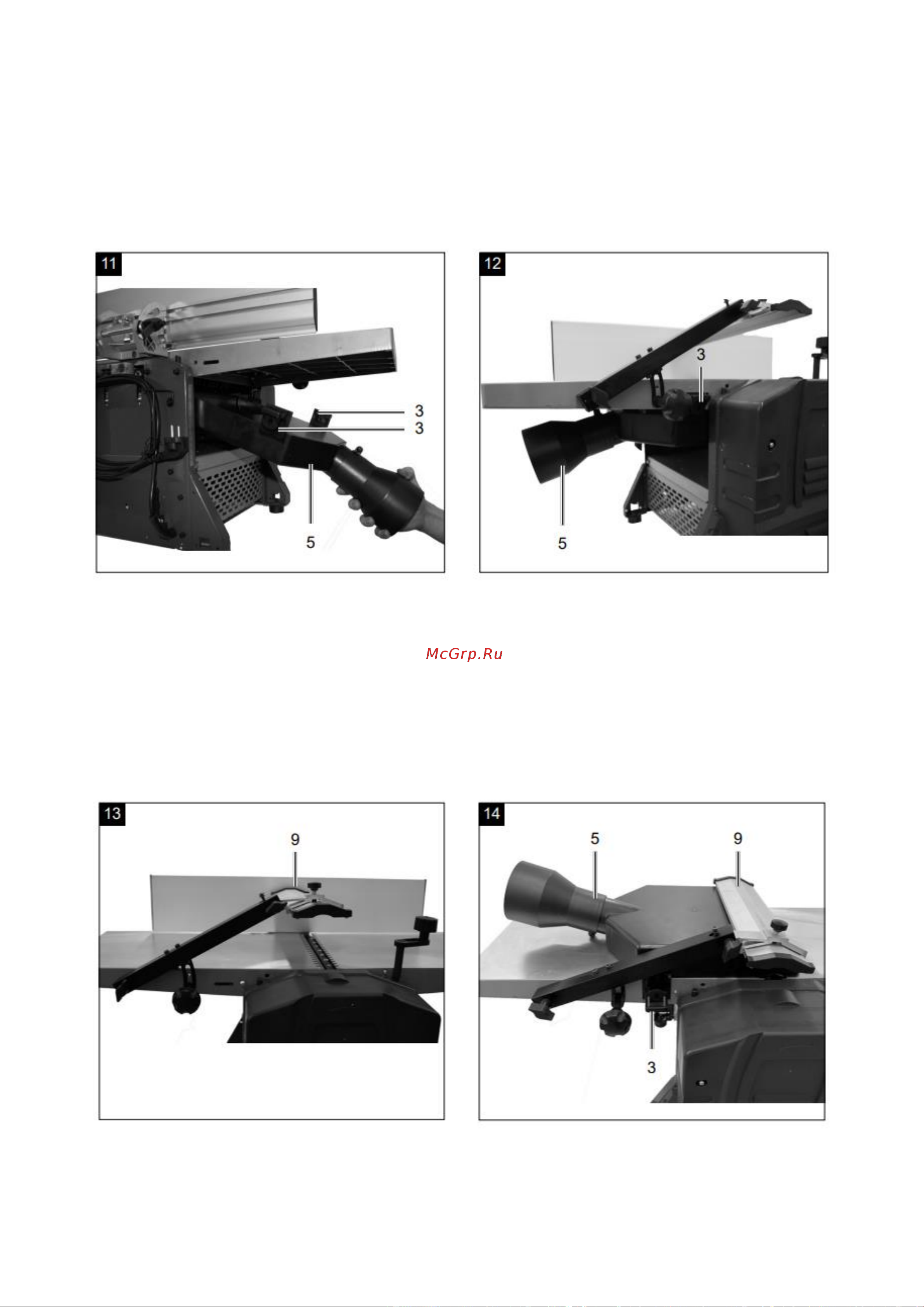

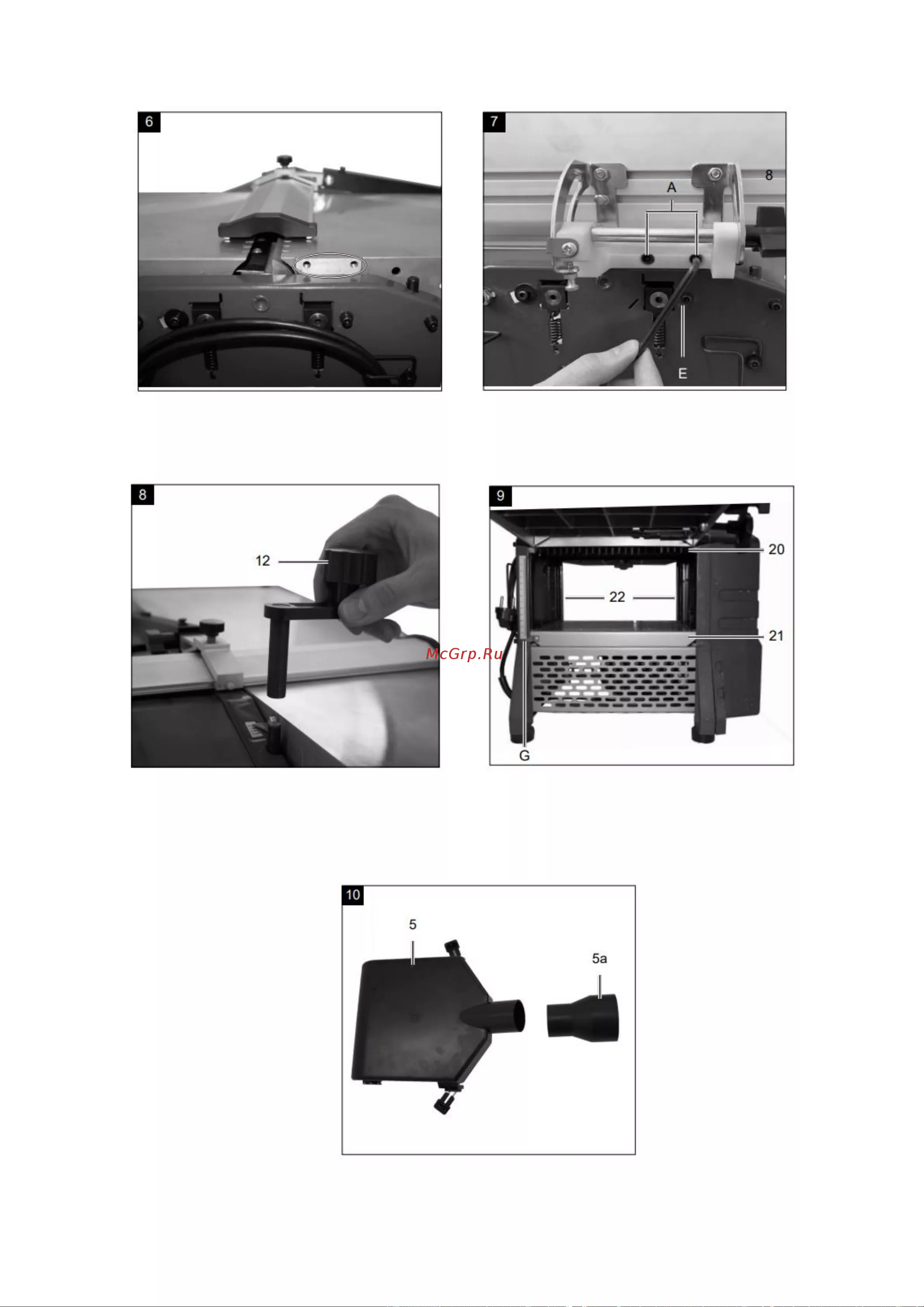

8.6 УДАЛЕНИЕ СТРУЖКИ - СТРОГАНИЕ ПОВЕРХНОСТИ (РИС. 11 - 12)

o Установите крышку строгального ножа (9) в верхнем положении.

o С помощью рукоятки (12) установите утолщающий стол (21) в самое нижнее положение.

o Возьмите устройство для извлечения стружки (5) и удерживайте переключающие

o контакты (3) рядом. Установите устройство для удаления стружки (5) на станок под небольшим углом наклона

и отодвиньте его назад. Для этого вам нужно удерживать переключающие штифты (3) наружу.

o Теперь зафиксируйте устройство для извлечения стружки (5) переключающими контактами в таблице.

Внимание! Станок не запустится, если переключающие контакты подключены неправильно.

o Теперь вы можете сложить крышку строгального ножа (9) снова вниз.

8.7 УДАЛЕНИЕ СТРУЖКИ - СТРОГАНИЕ ПО ТОЛЩИНЕ (РИС. 13 + 14)

o Параллельный упор (8) необходимо снять для строгания по толщине. Следуйте пункту 8.3 в обратном

порядке.

o Держите переключающие штифты (3) снаружи и установите устройство для удаления стружки (5) на верхнюю

часть станка.

o Теперь зафиксируйте устройство для извлечения стружки (5) переключающими контактами в таблице.

ВНИМАНИЕ! Станок не запустится, если переключающие контакты (3) подключены неправильно.
