24

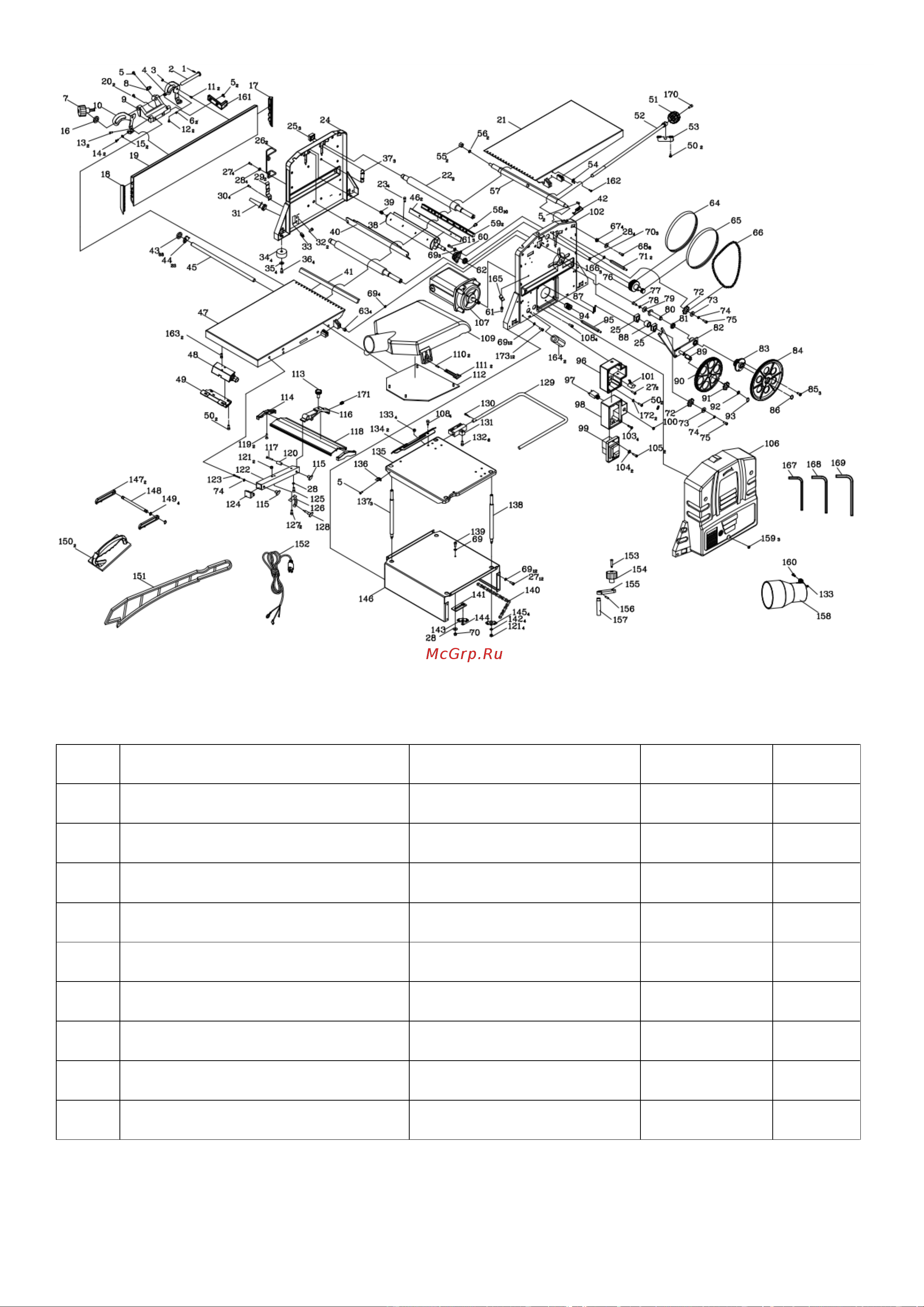

15. ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ СТАНКА JIB PT250A
Чертеж №1 Общий чертеж
ПЕРЕЧЕНЬ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ ФУГОВАЛЬНО-РЕЙСМУСОВОГО СТАНКА JIB PT250A
ПОЗ
НАИМЕНОВАНИЕ
DESCRIPTION
SPECIFICATION
КОЛ-ВО
1
Эластичный цилиндрический штифт
Elastic cylindrical pin
3x10
1
2
Стопорный вал опорной пластины
Striker Plate Support Locking
Shaft
45
1
3
Гайка
Hex nut
M6
2
4
Опора Пластины (Левая)
Striker Plate Support Left
Q235
2
5
Винт +пружинная шайба +шайба
(в сборе)
Philips screw+spring washer+flat
washer assy
M4 x8
6
6
Шестигранная гайка
Hex nut
M4
2
7
Ручка блокировки рабочего стола
Work table locking knob
ABS
1
8
Указатель угла наклона
Striker Plate angle pointer
Q235
1
9
Стержневая опора
Bar Support
ZL105
1
