Блок предохранителей:
Блок предохранителей (1) расположен под задним седлом.
Номинальный ток предохранителей: 10 А / 20 А.
1. Снимите заднее седло (см. стр. 50).
2. Откройте защитную крышку блока предохранителей (2).

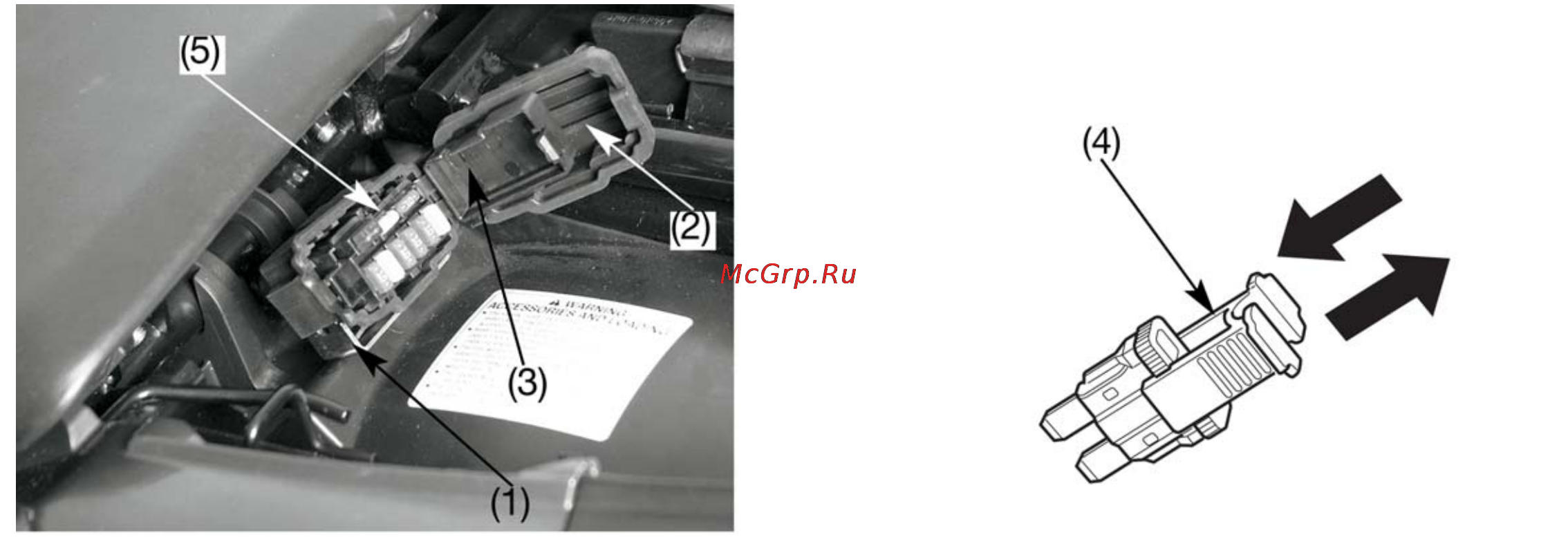

(1) Блок предохранителей
(2) Защитная крышка блока предохранителей
(3) Крышка блока предохранителей
(4) Пинцет для извлечения предохранителей
(5) Запасной предохранитель
3. Откройте крышку блока предохранителей (3).
4. Извлеките предохранитель с помощью предназначенного
для этого пинцета (4), который входит в комплект
инструментов. Если предохранитель перегорел,
установите на его место новый.
Запасной предохранитель (5) находится в блоке
предохранителей.
5. Закройте крышку блока предохранителей и установите
заднее седло.
112
