СНЯТИЕ ПОЛУОБТЕКАТЕЛЕЙ
Для проведения работ по техническому обслуживанию блока
передних приборов освещения необходимо снять боковые
обтекатели (1).
Снятие:
1. Выверните верхний и нижний шестигранные винты (2).
2. Снимите пистон (3) из гнезда, нажав на его центральную
часть, после чего извлеките его.
3. Открутите болт (4).
4. Отсоедините фиксаторы (5) и подвиньте полуобтекатели
вперед до их выхода из переднего механизма блокировки
(6).
5. Отсоедините разъемы обоих передних указателей пово/
ротов.
Установка:
1. Сборка производится в порядке, обратном снятию.

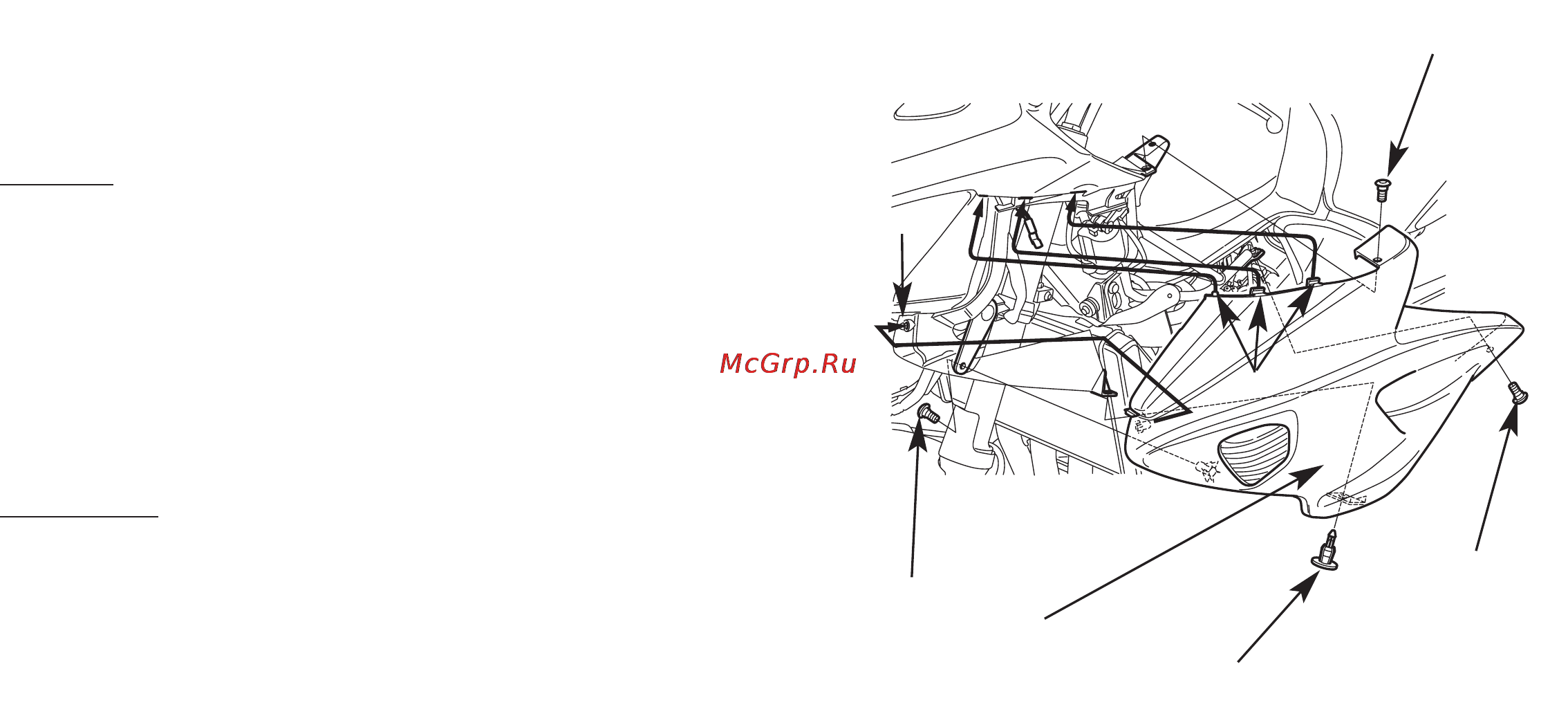

(1) Левый полуобтекатель (4) Болт
(2) Винты с головкой под (5) Фиксаторы
торцевой ключ (6) Передний механизм
(3) Пистон блокировки
54
