Upute za uporabu i skladištenje 15Hrvatski

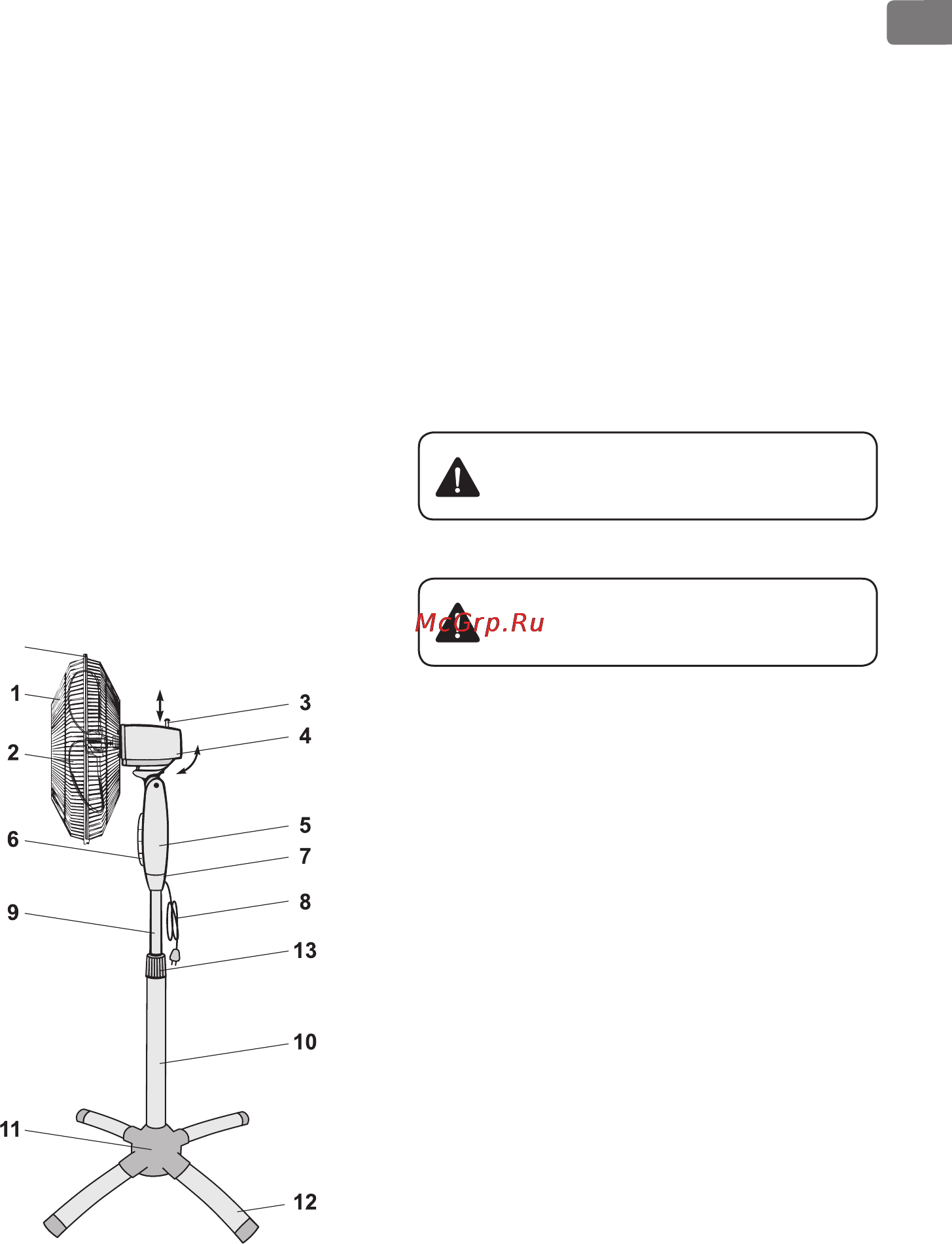

NAZIV SASTOJAKA

1. Zaštitna rešetka

2. Propeler

3. Dugme za bočnu rotaciju

4. Motor

5. Kontrolna kutija

6. Prekidač

7. Šraf kontrolne kutije

8. Kabel za napajanje

9. Unutrašnja truba

10. Vanjska truba

11. Plastična križna osnova

12. Noge

13. Mehanizam za podešavanje visine

14. Plastični prsten između dvaju zaštitnih rešetaka

POREDAK ZA SASTAVLJANJE

Jedini alat koji je potreban za montažu uređaja je križni

odvijač (nije uključen u kompletu).

1. Izvadite unutarnju trubu iz vanjske trube i zategnite

mehanizmom za podešavanje visine.

2. Postavite donji dio vanjske trube u plastičnoj

unakrsnoj bazi i okrenite vijak da biste čvrsto

uhvatili dva dijela

3. Instalirajte 4 noge u plastičnoj unakrsnoj bazi

bušjnjem sve dok svaka noga je ksirana i ostati

nepokretna (ima poseban utor koji regulira smjer

noge)

4. Montiranje kontrolne kutije

Nikad ne vadite limiter unutrašnje trube.

Ako ga izvadite možda trebati popraviti.

Nikad nemojte otpuštati vijak unutrašnje trube!

•

Otpustite vijak (7) na kontrolnoj kutiji (5), tako da

se okreće na lijevo.

•

Postavite otvor koji se nalazi na donjem kraju na

kontrolnoj kutiji (5) na unutarnju trubu (9).

•

Okrenite vijak na kontrolnoj kutiji (5) u smjeru

kazaljke na satu i ga čvrsto zategnite.
