A.P.S. 9000 “Инструкция по установке и эксплуатации” © Saturn Marketing Ltd.
59
ПОДСОЕДИНЕНИЕ К ФАРАМ БЛИЖНЕГО СВЕТА
Вы можете использовать выход 3-го канала системы (Розовый про-
вод) или выход 4-го канала системы (Розовый/Черный провод) для
подключения к фарам ближнего света и реализации функции “све-
товая дорожка”. Для этого необходимо будет запрограммировать
выход 3-го (или 4-го) канала системы как “таймерный 10-секундный”,
“таймерный 30-секундный” или “постоянный” (“защелка”). В этом
случае при активации канала фары ближнего света будут включать-
ся на 10 секунд, 30 секунд или до отключения канала с помощью
передатчика, освещая путь от автомобиля.

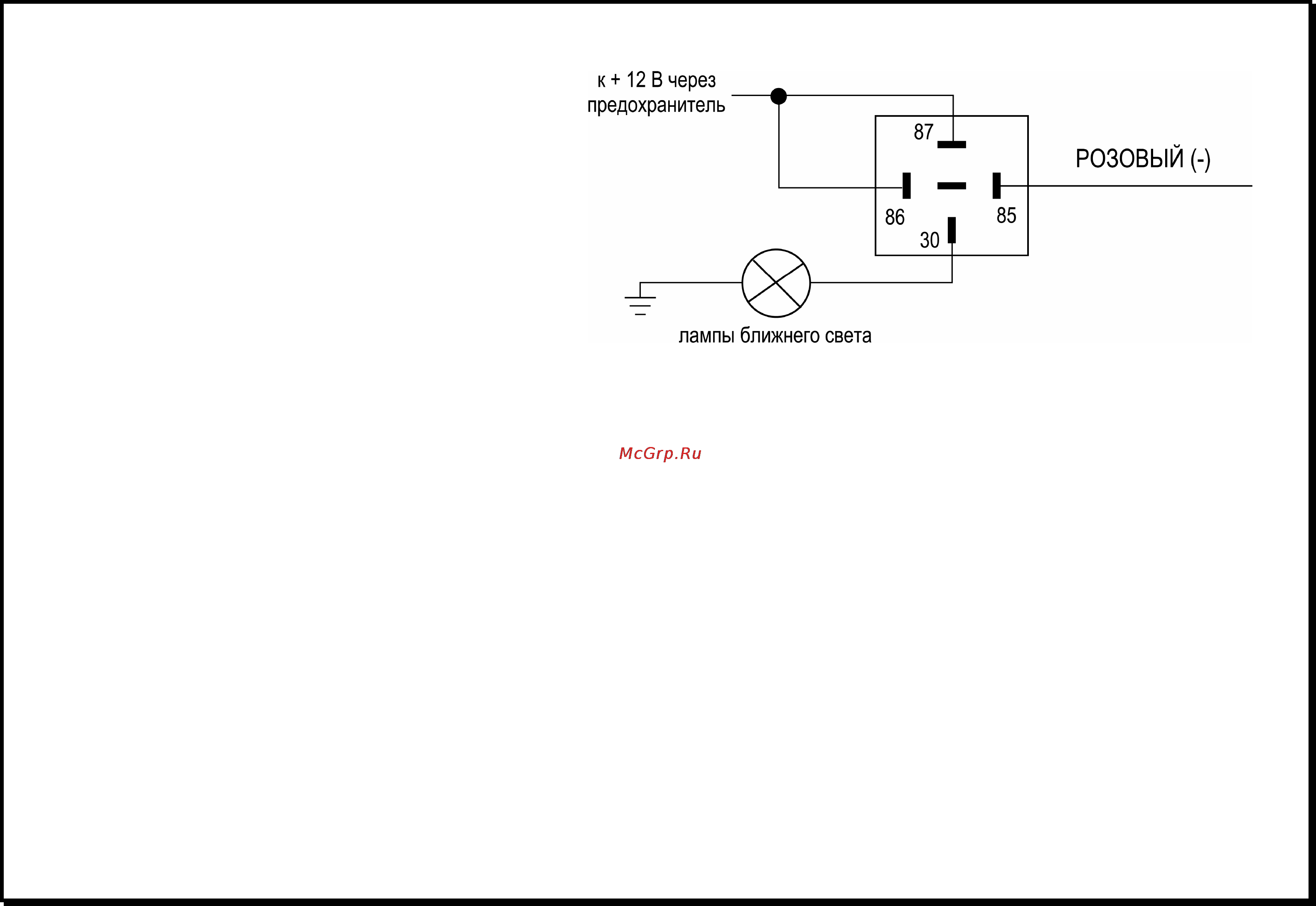

Ниже приведена схема подсоединения на примере Розового прово-
да. Максимальная нагрузка выхода - 300 мА, при подключении необ-
ходимо использовать дополнительное реле:
