Shure Incorporated

14/27

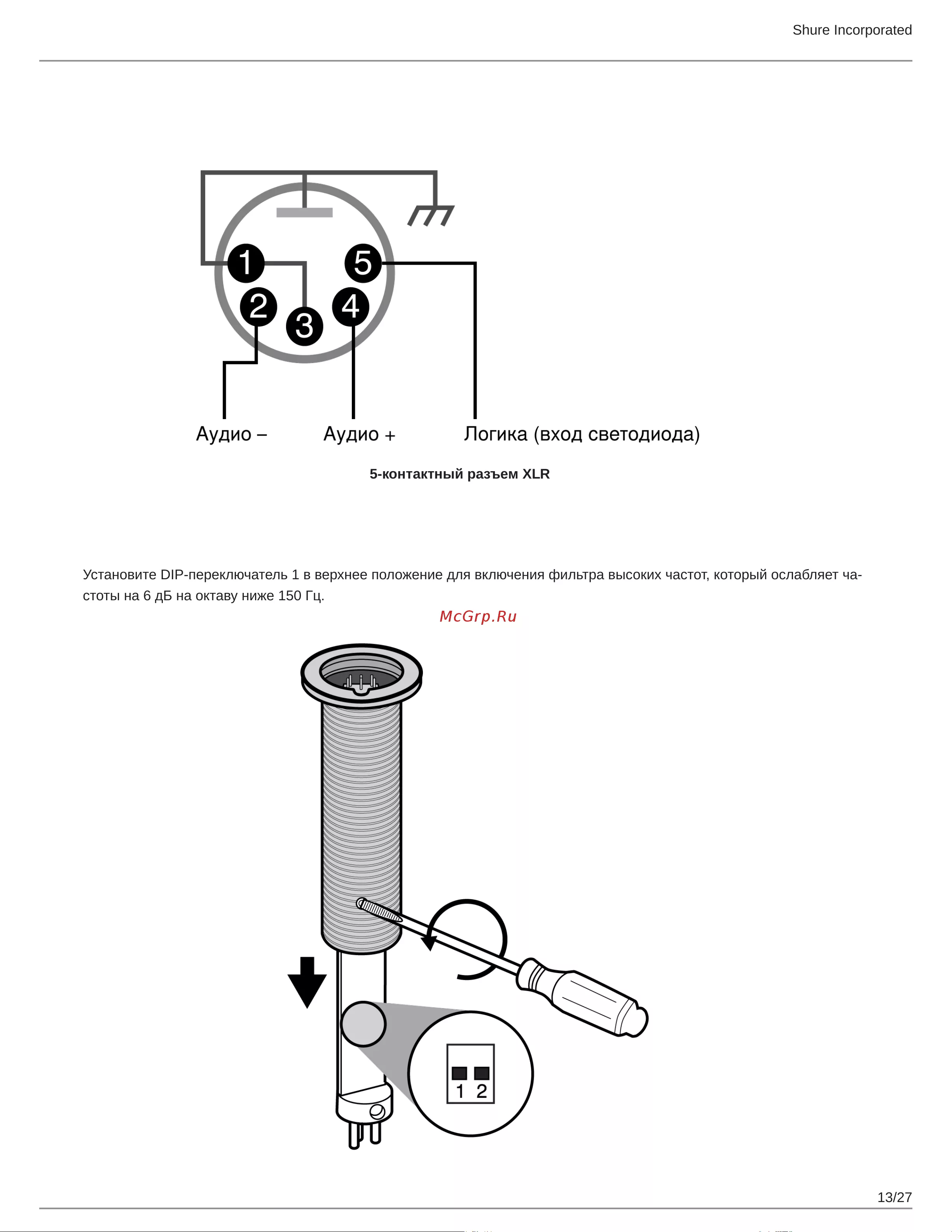

Переключатель Нижнее положение (по умолчанию) Верхнее положение

Частотная характеристика по всему диапа-

зону

Фильтр высоких частот

2 Светодиод горит постоянно Светодиод мигает

Логика светодиода

Для использования светодиодного индикатора с помощью прилагаемого 5-контактного разъема XLR подсоедините мик-

рофон к какому-либо автоматическому микшеру или другому логическому устройству.

Примечание. Подсоедините вывод «Вход светодиода» к выходу затвора, чтобы светодиод загорался при открытии канала.

Не используйте релейные порты на устройствах Crestron и AMX. Вместо этого используйте логические порты I/O.

Логика светодиода может не работать при подсоединении к устройствам, не имеющим внутренних логических схем «с

нагрузочным резистором», например к следующим устройствам: ClearOne; изделия DSP. Для каждого микрофона могут

быть добавлены внешние схемы с нагрузочным резистором. Для ознакомления с подробными инструкциями посетите

страницу www.shure.com/FAQ.

Логическое соединение

Подсоединение к устройству с внутренней логической схемой «с нагрузочным резистором»

MX405, 410, 415

НИЗКИЙ логический уровень (0 В) ВЫСОКИЙ логический уровень (+5 В)
