2. Поднимите грузовую платформу (инструкции по подъему
и опусканию грузовой платформы приведены на странице
4-23).
3. Снимите панель (A или B).
4. Извлеките патрон лампы (вместе с лампой), повернув его
против часовой стрелки.
5. Нажмите на перегоревшую лампу и поверните ее против
часовой стрелки, чтобы извлечь ее из патрона.
6. Вставьте в патрон новую лампу и поверните ее по часовой
стрелке.

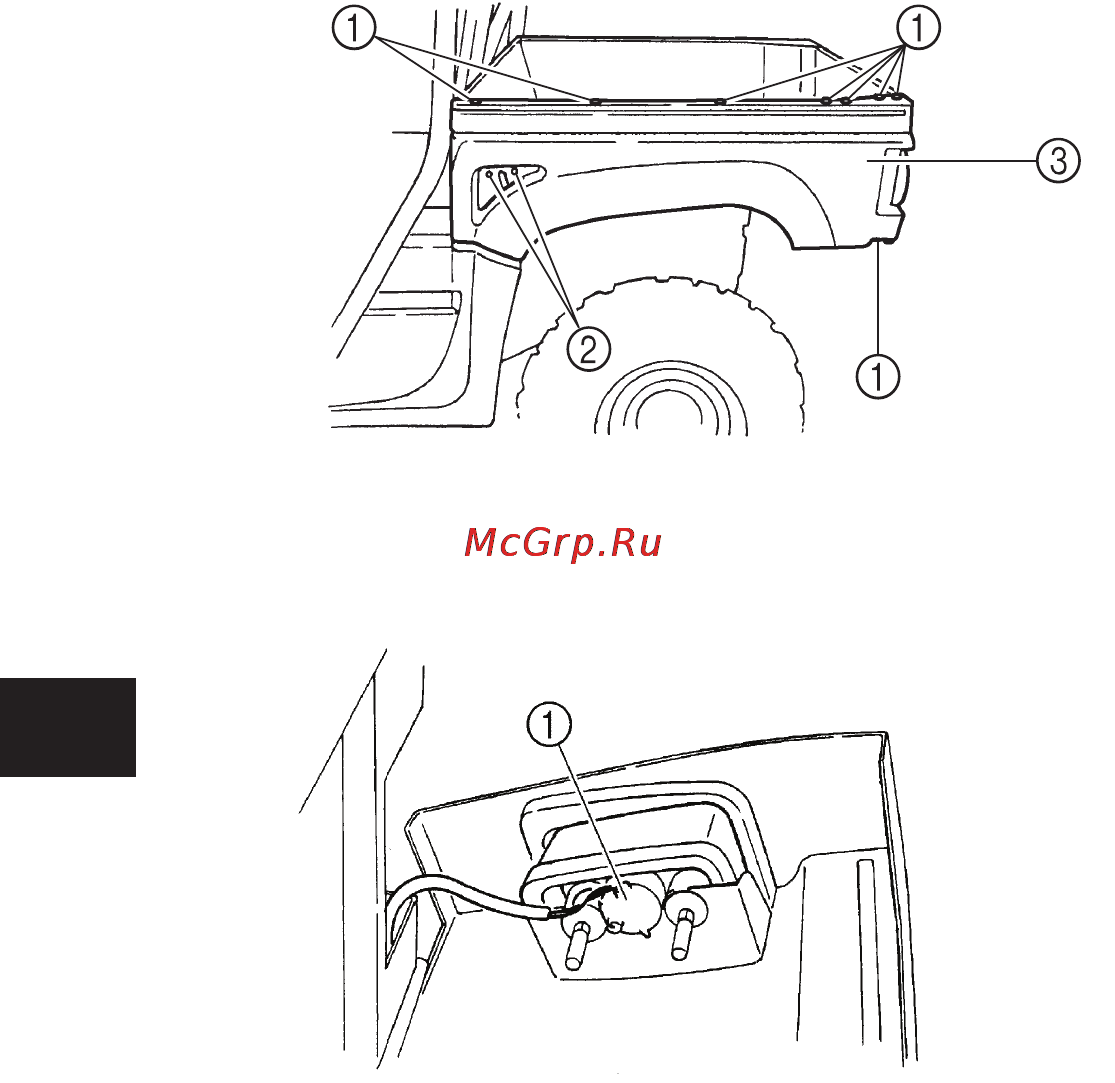

1. Винт фиксатора (х 8)
2. Болт с гайкой (х 2)
3. Панель A
1. Патрон лампы заднего/тормозного фонаря
