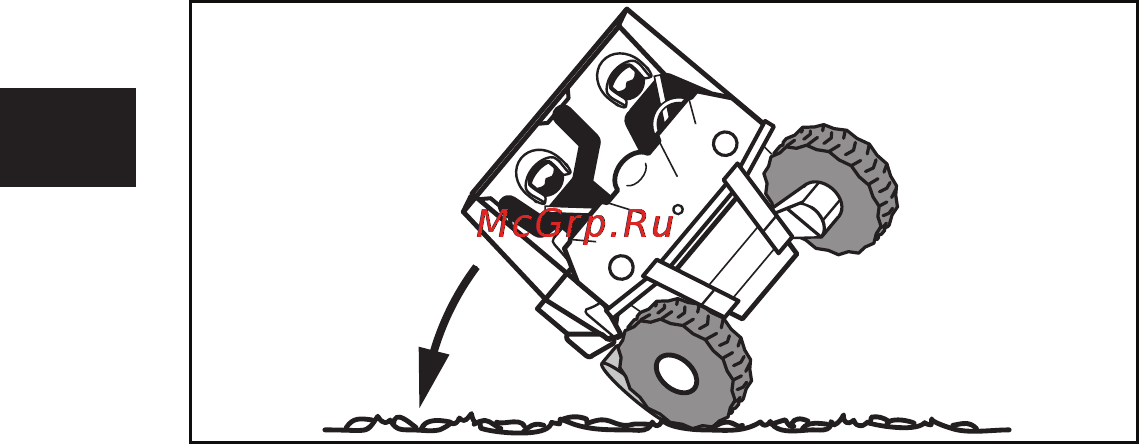

● Рекомендации по предотвращению опрокидывания:
● Будьте осторожны при поворотах:
● Поворот рулевого колеса на слишком большой угол
или слишком резкое его вращение может привести к
опрокидыванию.
● Избегайте бокового скольжения, торможения юзом или
скольжения задних колес, а также не ездите кругами.
● Снижайте скорость перед поворотом и избегайте резко-
го торможения во время выполнения поворота.
● При выполнении крутых поворотов с места или на малой
скорости избегайте резкого или сильного ускорения.
● При езде по наклонным поверхностям двигайтесь в на-
правлении уклона вверх или вниз; не ездите вдоль на-
клонной поверхности. Если необходимо пересечь воз-
вышенность, двигайтесь медленно и поверните вниз,
как только почувствуете, что снегоболотоход может
перевернуться.
● Избегайте поверхностей с твердым покрытием. При не-
обходимости езды по такой поверхности поворачивайте
плавно и двигайтесь медленно. Данный снегоболотоход
предназначен только для езды по бездорожью.
