2
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приведены в табл. 1.
Таблица 1
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 +
22
-
Частота сети, Гц. 50
Род тока Переменный, однофазный
Номинальная потребляемая мощность, Вт 370
Скорость вращения шпинделя, об/мин. 1400
Долото, мм 6-16
Максимальная глубина долбления, мм 76
Максимальная ширина заготовки, мм 80
Хвостовик долота, мм 19
Сверлильный патрон, мм 1,5-13
Поперечный ход стола, мм 80
Максимальный ход долота, мм 105
Продольный ход суппорта, мм 150
Максимальная высота заготовки, мм 100
Размер стола, мм 200х120
Высота станка, мм 800
Вес нетто, кг 42
Код для заказа станка 10291
2.2. По электробезопасности долбёжно-сверлильная машина модели "КОРВЕТ 91" соответствует I классу защиты от
поражения электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет
прилагаться к «Руководству» отдельным листом.
3. РАСПАКОВКА
ВНИМАНИЕ: Если станок внесен
в зимнее время в отапливаемое помещение с улицы или из холодного
помещения, станок не распаковывать и не включать в течение 8 часов, чтобы он прогрелся до температуры
окружающего воздуха. В противном случае станок может выйти из строя при включении из-за
сконденсировавшейся влаги на холодных поверхностях элементов электродвигателя.
3.1. Открыть коробки
и извлечь станок и все комплектующие детали, узлы и механизмы.
3.2. Проверьте комплектность станка в соответствии с перечнем (пункт 4).
3.3. Освободите узлы и детали станка от консервационной смазки.
ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы,
снять покрытие. Защитное покрытие легко удаляется уайт-спиритом, с помощью
мягкой салфетки. Растворители могут
повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду.
Тщательно протрите все детали чистой сухой салфеткой, и слегка смажьте жидким маслом все металлические
обработанные (не окрашенные) поверхности.
11

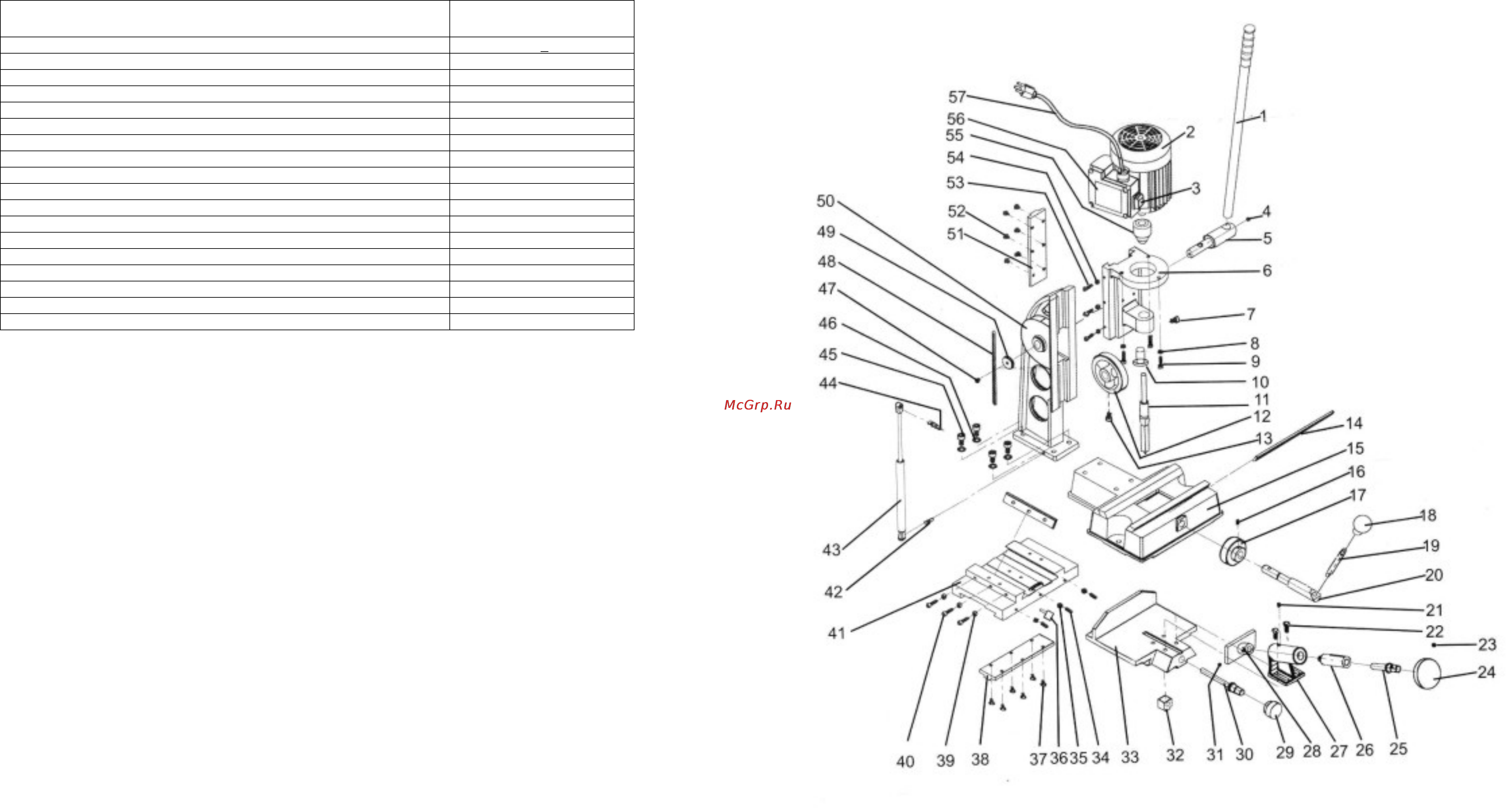

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 91"
