7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2, 3)
1. Суппорт
2. Рабочий стол
3. Упор (рабочего стола)
4. Амортизатор
5. Стойка (станка)
6. Винт регулировочный
7. Бабка (подвижная)
8. Магнитный пускатель
9. Электродвигатель
10. Рычаг
11. Патрон сверлильный
12. Сверло
13. Долото
14. Прижимная планка
15.
Вал
16. Ручка (продольного перемещения)
17. Маховик (поперечного перемещения)
18. Стойка (прижимного устройства)
19. Станина
20. Маховик (прижимного устройства)
21. Указатель
22. Болт фиксирующий
23. Гнездо установочное (для установки и
крепления долота)
24. Кнопка ВЫКЛ
25. Кнопка ВКЛ
26. Ограничитель (верхний)
27. Винт фиксации
28. Ограничитель ( нижний)
29. Винт фиксации
30. Отверстие (крепления станка)
31. Болт крепления
32. Отверстия (переустановки стойки прижимного
устройства)
Болт крепления

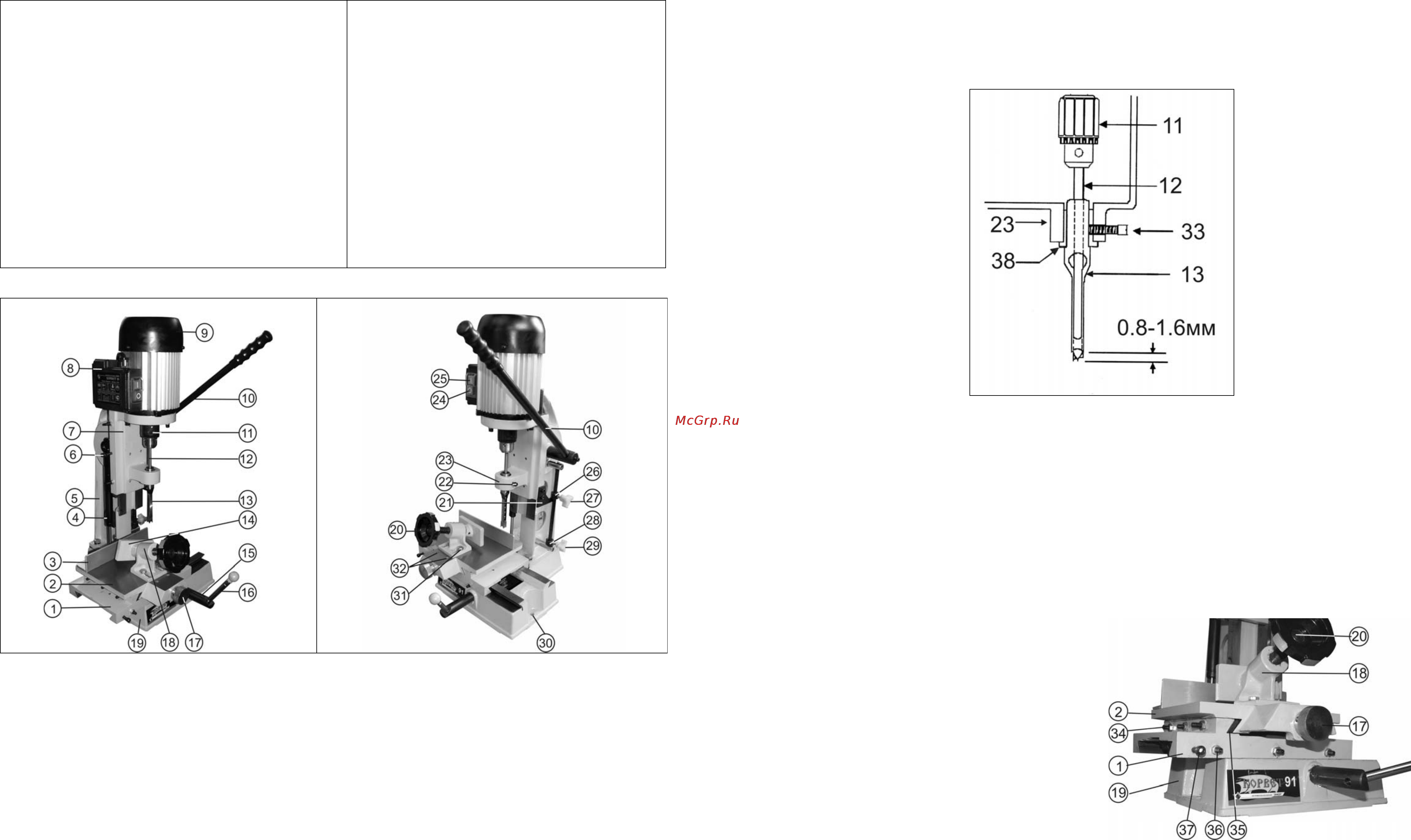

Рис.2 Рис.3
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Монтаж и установка станка (Рис.3)
8.1.1. Станок должен устанавливаться на прочной, ровной и горизонтальной поверхности верстака с учётом веса станка
с обрабатываемой заготовкой. При выборе места для установки станка убедитесь, что помещение достаточно освещено
и что оператор не будет работать в собственной тени, что с каждой стороны станка достаточно места
для работы с
заготовками планируемого размера.
8.1.2. Для повышенной устойчивости, станок должен быть прикреплён к верстаку через отверстия (30). Используйте
для этой цели болтовое соединение.
8.2. Сборка станка (Рис.2.3)
8.2.1. Как показано на Рис.3 установить и болтом (D) Рис. 1 закрепить рычаг (10).
8.2.2. Как показано на Рис.2 на валу (15) установить и закрепить ручку продольного перемещения (15).
8.2.3. В установочное гнездо (23) установить и болтом фиксации (22) закрепить долото (13). Через внутреннее отверстие
долота (13) установить, и ключом сверлильного патрона (Е) Рис.1 закрепить в сверлильном патроне (34), сверло (35).
7
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки регулировки
могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить
вновь.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может привести к
травме.
9.1. Регулировка и установка пазовальной насадки (Рис.4)
Рис.4
9.1.1. Ослабить фиксирующий винт (33), установить долото (13) пазом в противоположную сторону перемещения долота
(13) при выборке паза. В процессе работы такое положение долота не будет мешать выходу стружки.
9.1.2. В зависимости от материала применяемой заготовки, долото (13) довести до упора, а затем опустить вниз на
расстояние 0.8-1,6 мм от торца втулки (38) установочного гнезда (23) и закрепить
фиксирующим винтом (33).
9.1.3. Установить сверло (12), так чтобы нижние точки сверла (12) и долота (13) находились в одной плоскости.
9.1.4. Ослабить фиксирующий винт (33) и протолкнуть долото (13) вверх до упора и зафиксировать фиксирующий винт (33).
Это должно создать правильное расстояние между режущими кромками долота (13) и сверла (12), указанное на Рис.4.
9.2. Регулировка прижимного устройства (Рис.3,5)
9.2.1. При использовании
заготовок различной ширины предусмотрена плавная и ступенчатая регулировка стойки (18)
прижимного устройства.
9.2.2. Ослабить (выкрутить) фиксацию двух болтов (31) переустановить стойку прижимного устройства (18) в необходимое
положение, надёжно зафиксируйте два болта (31).
9.3. Регулировка перемещения (рабочего стола, бабки,
суппорта) (Рис.5).
9.3.1. Вращая маховик (17) поперечного перемещения
рабочего стола (2) проверить усилие, плавность и
отсутствие люфта при перемещении рабочего
стола (2).
9.3.2. Для регулировки перемещения рабочего стола (2)
необходимо ослабить фиксацию контргаек регулировочных
винтов (34). Поворачивая регулировочные винты (34)
добиться положения клина (35) дающего правильное
перемещение рабочего стола (2), положение зафиксировать
контргайками регулировочных винтов (34).
9.3.3. Регулировка перемещения бабки (7) производится
аналогичным способом регулировочными винтами (6).
9.3.4. Регулировка перемещения суппорта (1) производится
аналогичным способом регулировочными винтами (36),
при ослабленной фиксации болта (37).
Рис.5
