ПРИЛОЖЕНИЕ А. «РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»
Для создания удобств, при работе с ножницами рекомендуем приобрести опору роликовую
(Рис.3), которая облегчит работу с заготовками большой длины как при подаче заготовки на обра-
ботку, так и при передаче готового изделия после обработки.

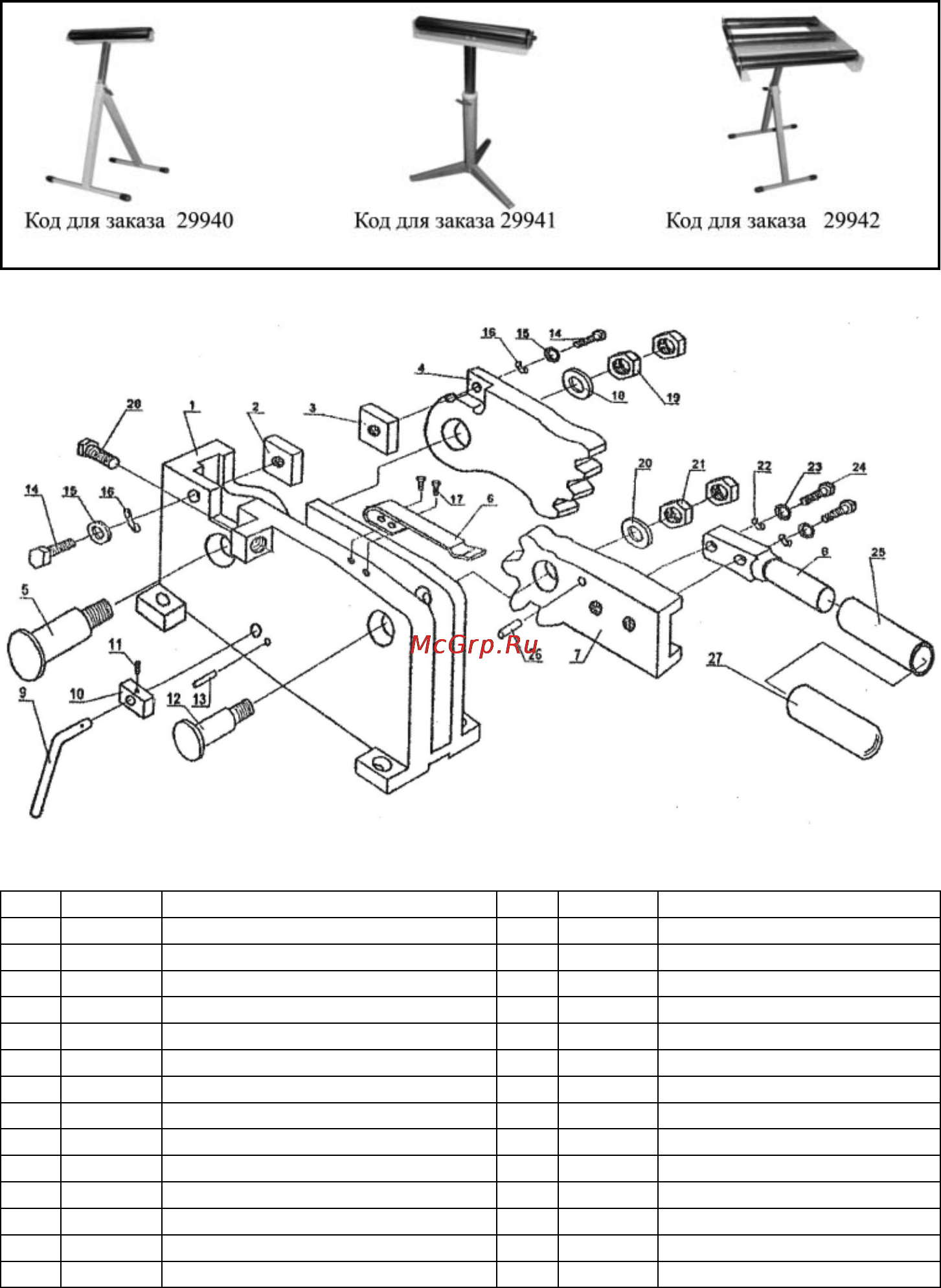

СХЕМА СБОРКИ
ДЕТАЛИ СБОРКИ
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1. 131501 Корпус 15. 131513 Шайба
2. 23808 Нож неподвижный 16. 131514 Шайба
3. 23808 Нож подвижный 17. 131515 Болт
4. 131502 Рычаг зубчатый ведомый 18. 131516 Шайба
5. 131503 Ось ведомого зубчатого рычага 19. 131517 Гайка
6. 131504 Пружина установочная 20. 131518 Шайба
7. 131505 Рычаг зубчатый ведущий 21. 131519 Гайка
8. 131506 Ручка 22. 131520 Шайба
9. 131507 Рычаг стопора 23. 131521 Шайба
10. 131508 Пластина стопорная 24. 131522 Болт
11. 131509 Винт 25. 131523 Удлинитель ручки
12. 131510 Ось ведущего
зубчатого рычага 26. 131524 Штифт
13. 131511 Штифт 27. 131525 Рукоятка
14. 131512 Болт
