4 5

1. ОБЩИЕ УКАЗАНИЯ

1.1. Ножницы с ручным приводом “Корвет 566“

(далее ножницы) предназначены для резки

пластин и прутков из низкоуглеродистой стали

и цветных металлов.

1.2. Ножницы предназначены для эксплуата-

ции в следующих условиях:

- температура окружающей среды от 1 до 35

С;

- относительная влажность воздуха до 80 %

при температуре 25

С.

1.3.Приобретая ножницы, проверьте их комп-

лектность и работоспособность.

1.4.После продажи ножниц претензии по не-

комплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры ножниц приведены

в таблице 1:

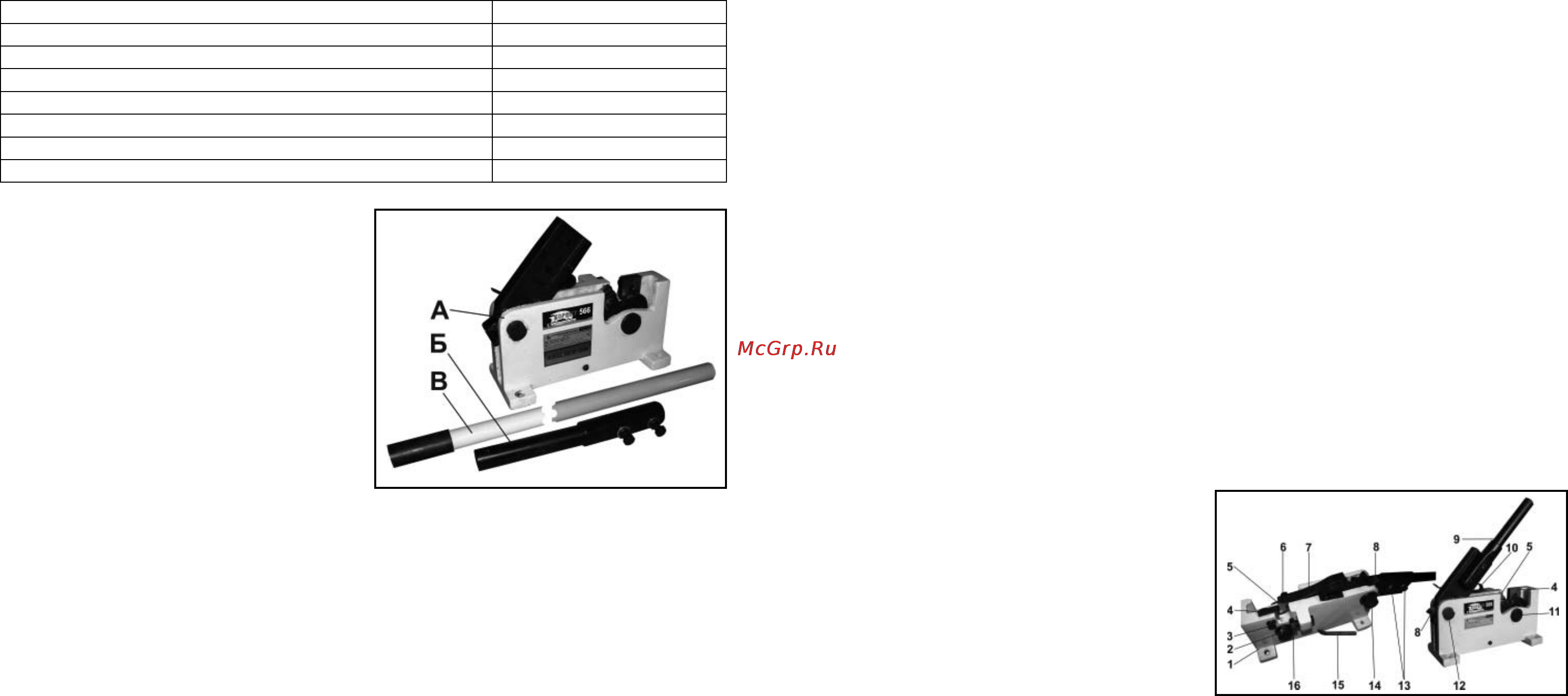

3. КОМПЛЕКТНОСТЬ (Рис.1.)

А. Ножницы с ручным приводом 1 шт.

Б. Ручка приводная 1 шт.

В. Удлинитель ручки 1 шт.

Упаковка 2 шт.

Руководство по эксплуатации 1 экз.

Код

для заказа 27566

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безо-

пасности при работе.

ПРЕДУПРЕЖДЕНИЕ: не эксплуатируйте

ножницы до тех пор, пока внимательно не

ознакомитесь с изложенными в «Руководс-

тве» рекомендациями.

ЗАПРЕЩАЕТСЯ работать с ножницами в

состоянии алкогольного или наркотичес-

кого опьянения, под воздействием лекарс-

твенных препаратов.

4.1.1. Ознакомьтесь с назначением, принципом

действия, приемами работы и максимальными

возможностями Ваших ножниц.

4.1.2. Правильно устанавливайте и всегда со-

держите в рабочем состоянии весь инструмент,

оснастку и средства индивидуальной защиты.

4.1.3. Запрещается работа с ножницами в по-

мещениях с относительной влажностью возду-

ха более 80%. Позаботьтесь о хорошем осве-

щении места работы.

4.1.4. Дети и посторонние лица должны нахо-

диться на безопасном расстоянии от места ра-

боты ножниц.

4.1.5. Не перегружайте ножницы. Ваша работа

будет выполнена лучше и закончится быстрее,

если Вы будете выполнять ее так, что бы нож-

ницы не перегружались.

4.1.6. Используйте ножницы только по на-

значению. Не допускается самостоятельное

проведение модификаций ножниц, а также ис-

пользование ножниц для работ, на которые они

не рассчитаны.

4.1.7. Одевайтесь правильно. При работе с

ножницами не надевайте излишне свободную

одежду, перчатки, галстуки, украшения. Они

могут попасть в подвижные детали ножниц.

Всегда работайте в нескользящей обуви и уби-

райте назад длинные волосы.

4.1.8. Всегда работайте в защитных очках:

обычные очки таковыми не являются, посколь-

ку не противостоят ударам. Для защиты рук от

травмирования острыми кромками заготовок

рекомендуется использовать рукавицы.

4.1.9. Не наклоняйтесь над ножницами. Рабо-

тайте в соответствующей обуви и сохраняйте

Рис. 1

Таблица 1

Наименование параметра Значение параметра

1. Максимальный размер разрезаемой полосы, мм 40 х 12

2. Максимальный размер разрезаемого квадрата, мм 24 х 24

3. Максимальный диаметр разрезаемого прутка, мм 28

4. Габаритные размеры ножниц, мм 1900 х 150 х 2070

5. Габаритные размеры упаковки ножниц, мм 460 х 280 х 430

6. Габаритные размеры упаковки удлинителя ручки, мм 1550 х 70 х 70

7. Масса (нетто/брутто), кг 34/39

равновесие.

4.1.10.

Контролируйте исправность ножниц,

правильность регулировки и правильность

установок под планируемые операции. Любая

неисправная деталь должна немедленно ре-

монтироваться или заменяться.

4.1.11. Содержите ножницы в чистоте, в исправ-

ном состоянии, правильно их обслуживайте.

4.1.12. Используйте только рекомендованные

комплектующие. Соблюдайте указания, при-

лагаемые к комплектующим. Применение не-

соответствующих комплектующих может стать

причиной несчастного случая

4.2. Дополнительные указания по обеспече-

нию безопасности.

ОСТОРОЖНО: Начинайте работу с ножни-

цами только после того, как полностью

соберёте и проверите их в соответствии с

указаниями данного руководства по эксплу-

атации.

4.2.1. Перед первым использованием ножниц

обратите внимание на правильность сборки и

надежность их установки.

ВНИМАНИЕ! Держите руки вне рабочей об-

ласти.

ЗАПРЕЩАЕТСЯ эксплуатация ножниц

вблизи воспламеняющихся жидкостей или

газов, во взрывоопасных помещениях или

помещениях с химически активной средой,

разрушающей металлы.

4.2.2. Используйте инструмент или оснастку,

которые предназначены для этих ножниц.

4.2.3. Перед началом работы уберите стружку,

лишние заготовки, обрезки и т.д.

4.2.4. Проверьте и убедитесь в отсутствии ино-

родных предметов в заготовке.

4.2.5. Будьте особенно внимательны при обра-

ботке больших, очень маленьких или неудоб-

ных заготовок. Используйте дополнительные

опорные поверхности при обработке длинных

заготовок.

4.2.6. Не обрабатывайте этими ножницами за-

готовки, которые настолько малы, что Вы не

можете их надежно удержать.

4.2.7. Не прикасайтесь к режущим кромкам и

ножам во время работы ножниц.

4.2.8. Всегда будьте внимательны, особенно

при выполнении повторяющихся, монотон-

ных действий. Не успокаивайтесь ошибочным

чувством безопасности.

4.2.9. Работая ножницами, необходимо пом-

нить о их максимальных возможностях.

4.2.10. Избегайте неудобных положений рук, т.

к. при внезапном соскальзывании одна или обе

руки могут оказаться рядом с острыми кром-

ками ножей.

4.2.11. К работе с ножницами

допускаются ра-

бочие, имеющие соответствующую квалифика-

цию и подготовку.

4.2.12. Содержите ножницы в чистоте. Ручка

должна быть сухой, чистой и свободной от сма-

зочных материалов.

4.2.13. Не работайте неисправными или пов-

режденными ножницами.

4.2.14. По окончании работы очистите ножни-

цы от пыли и грязи.

4.2.15. Если Вы не используете ножницы, убе-

рите

их в запираемое помещение, недоступ-

ное детям.

4.2.16. Ремонт ножниц должен выполняться

только в специализированном Сервисном цен-

тре.

5. УСТРОЙСТВО (Рис.2.)

1. Корпус

2. Гайка ведомой оси

3. Болт крепления неподвижного ножа

4. Нож неподвижный

5. Нож подвижный

6. Болт крепления подвижного ножа

7. Рычаг зубчатый ведомый

8. Рычаг зубчатый ведущий

9. Ручка

10. Пружина

11. Ось ведомого зубчатого рычага

12. Ось ведущего зубчатого рычага

13. Болт крепления ручки

14. Гайка оси ведущего рычага

15. Рычаг стопора

16. Болт регулировочный

Рис. 2

6. РАСПАКОВКА

6.1. Откройте коробки и извлките все комплек-

тующие детали и узлы.

6.2. Проверьте комплектность ножниц соглас-

но Разделу 3.

6.3.Освободите узлы и детали от консерваци-

онной смазки.
