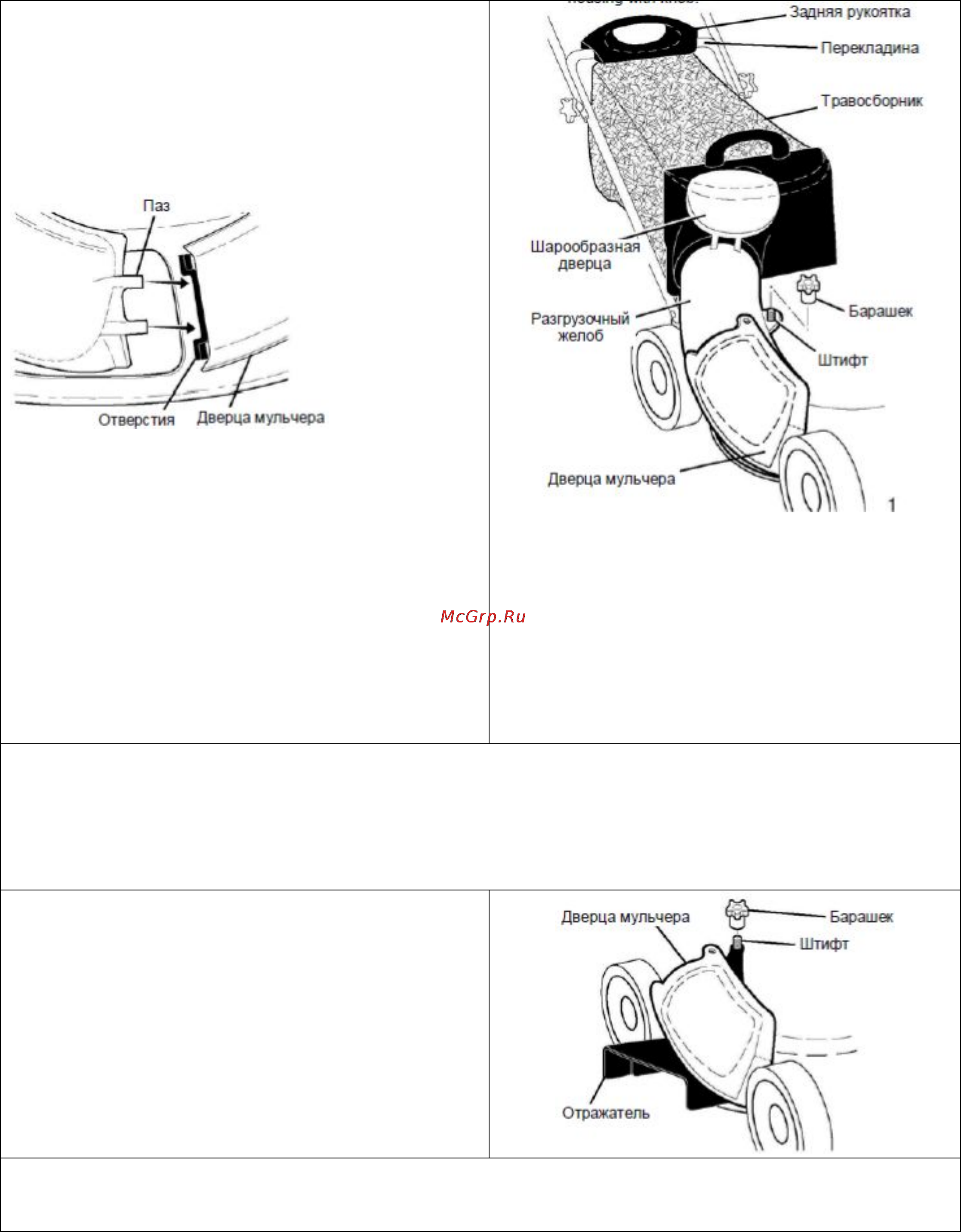

ДЛЯ СБОРА ТРАВЫ В ТРАВОСБОРНИК:

· Отсоедините барашек крепящий

мульчирующее окно к деке.

· Откройте дверцу мульчирующего окна и

вставьте пазы отбрасывающего механизма

заслонки в петли кронштейна, открывая и

устанавливая его за заслонкой поверх

резьбовых штифтов.

· Зафиксируйте заднюю часть отбрасывающего

механизма к деке при помощи барашка

· Поместите заднюю рукоятку травосборника

на перекладину нижней части ручки как

показано на рисунке.

· Поднимите вверх шарообразную дверцу

отбрасывающего механизма и поместите

травосборник в отбрасывающий механизм.

ВАЖНО: Убедитесь в том что шарообразная дверца

находиться на травосборнике как показано на

рисунке.

· Газонокосилка сейчас готова для сбора травы

в травосборник.

Для того что бы трансформировать газонокосилку в мульчирующую функцию необходимо снять

травосборник и отбрасывающий механизм. Зафиксировать мульчирующую заслонку к деке при

помощи барашка.

· Для того что бы трансформировать газонокосилку в функцию бокового выброса необходимо снять

травосборник и отбрасывающий механизм. Установить боковой дефлектор выброса /отражатель/ и

зафиксировать его барашком к деке газонокосилки.

ВЫБРОС ТРАВЫ НА СТОРОНУ:

· Травосборник и отбрасывающий механизм

должны быть удалены.

· Откройте мульчирующее окно и установите

перед боковым отбрасывающим дефлектором

отражатель, посадив его поверх задней

шпильки.

· Зафиксируйте заднюю часть отбрасывающего

дефлектора к деке газонокосилки барашком.

· Газонокосилка сейчас готова для выполнения

выброса травы в сторону.

Для того что бы трансформировать газонокосилку в мульчирующую функцию необходимо снять

боковой отражатель и зафиксировать мульчирующую заслонку к деке при помощи барашка.

· Для того что бы трансформировать газонокосилку в функцию сбора в травосборник необходимо
