СНЯТИЕ ПРИВОДНОГО РЕМНЯ

1. Отсоедините провод от свечи зажигания и отведите

его, что бы не было контакта со свечой зажигания.

2. Отверните винты, удерживающие крышку привода и

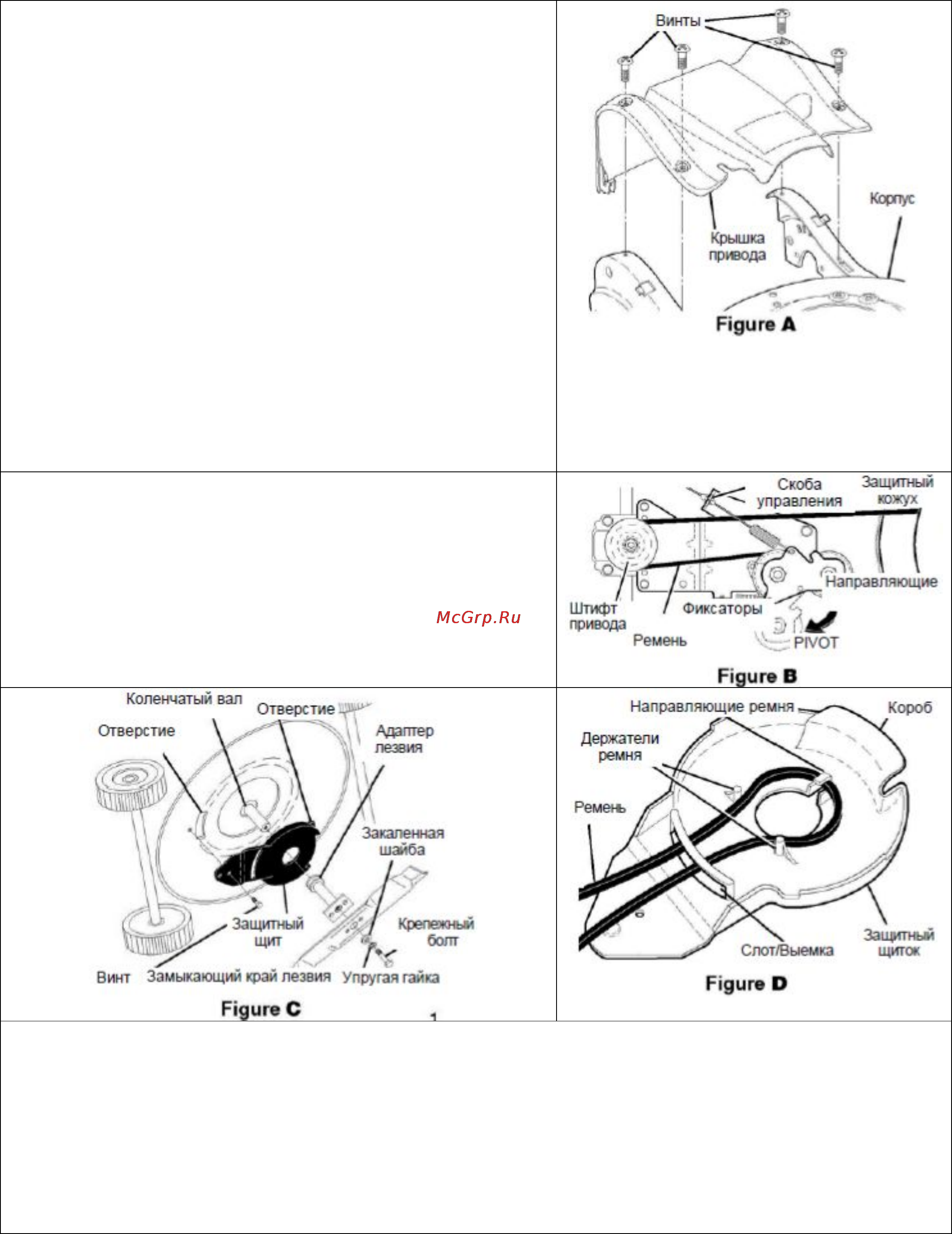

снимите её. (См. рис. А)

3. Снимите ремень с якоря /скоба управления/, затем

отсоединить его и пружину от рычага натяжителя в

сборе. (См. рис. В)

4. Поверните рычаг натяжителя для того что бы снять

натяжение ремня и снимите его с приводного шкива,

направляющих ремня и шкива натяжителя.

5. Поставьте газонокосилку набок, так чтобы

воздушный фильтр и карбюратор были направлены

вверх.

6. Отверните винт крепления защиты от травы.

Запомните, что щиток имеет выступ, который входит

в зацепление с прорезью на деке. См. рис. С

7. Поместите небольшой деревянный брусок между

лезвием и кожухом косилки, предотвращающий

вращение ножа при откручивании болта.

ПРИМЕЧАНИЕ:

Наденьте защитные перчатки и/или

оберните лезвие в кусок плотной ткани.

8. Отверните болт крепления ножа.

9. Снимите нож, присоединительные детали /болт,

фиксирующую шайбу и закаленную шайбу/, адаптер

ножа и защитный экран за одно целое.

10. Стяните ремень с адаптера ножа и защитный экран,

замените старый ремень.

УСТАНОВКА НОВОГО ПРИВОДНОГО РЕМНЯ

1. Поместите новый ремень в направляющую ремня защитного экрана. Удостоверьтесь в том, что

ремень огибает с внутренней стороны держатели ремня и продет через прорезь защитного экрана.

См. Рис. D.

2. Заведите другой конец нового ремня в отверстие деки.

3. Установите защитный экран на деке, используя ранее отсоединенный винт. Удостоверьтесь, что

выступ на защитном экране вошел в прорезь на деке.

4. Установите нож на адаптере, совместив 2-а отверстия на ноже с выступами на адаптере.

5. Убедитесь в том, что замыкающий край лезвия / в отличие от режущей кромки/ направлен вверх к
