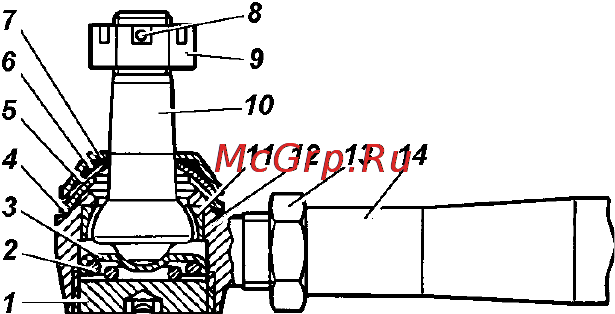

СИСТЕМЫ УПРАВЛЕНИЯ Рулевое управление При повороте управляемых колес вправо влево до упора в системе гидроусилителя возможно появление шума гула возникающего следствие выхода насоса гидроусилителя на максимальное давление Данный шум гул является характерным признаком работы насоса и не влияет на работоспособностьрулевого управления Смазывание шарниров рулевыхтягпроизводитес помощью рычажно плунжерного шприца через пресс масленки Смазку подавайте до ее выхода через верхние уплотнительные шайбы Свободный ход рулевого колеса суммарный люфтрулевого управления проверяют при установленных в положение движения по прямой передних колесах покачивая рулевое колесо в ту и другую сторону до начала поворота передних колес На автомобилях с гидроусилителем рулевого управления свободный ход должен проверяться при работе двигателя в режиме холостого хода Свободный ход не должен превышать 10 При наличии свободного хода более допустимого необходимо определить за счет какого узла получается увеличенный свободный ход для чего проверить надежность затяжки болтов крепления картера рулевого механизма состояние шарниров рулевыхтяг затяжку клина крепления карданного вала зазоры в шарнирах и шлицевых соединениях карданного вала рулевой колонки а также наличиие зазоров в рулевом механизме При обнаружении зазора в шарнире рулевой тяги завернуть до упора заглушку 1 рис 9 53 а затем отвернуть ее на 1 2 оборота и в этом положении снова закернить Рис 9 53 Шарнир рулевых тяг I заглушка 2 пружина 3 пята 4 шайба сферическая нижняя 5 шайба сферическая верхняя 6 кольцо защитное 7 пружинный колпачок 8 шплинт 9 13 гайка 10 палец шаровый II сухарь 12 наконечник 14 тяга 114
