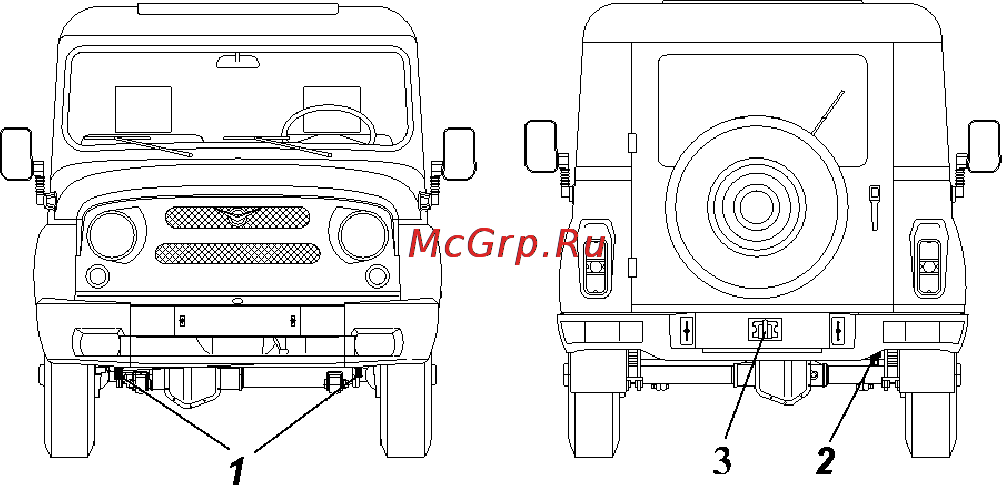

Глава 8 БУКСИРОВАНИЕ АВТОМОБИЛЯ Для буксирования автомобиля предусмотрены буксирные проушины в передней и задней частях рамы или тягово сцепное устройство в зависимости от модификации автомоби ля рис 8 1 На автомобилях УАЗ 31519 УАЗ 315194 могут быть установлены в передней части буксирные крюки в задней тягово сцепное устройство шкворневого типа Буксирование автомобиля производите плавно без рывков Буксирование прицепа возможно только при наличии тягово сцепного устройства типа крюк петля имеющее демпфер и возможность вращения крюка или тягово сцепного устройства шарового типа Внимание Буксирование автомобиля за тягово сцепное устройство шарового типа категорически запрещено Рис 8 1 Буксирные проушины и тягово сцепное устройство I передние проушины 2 задняя проушина 3 тягово сцепноеустройство 53
