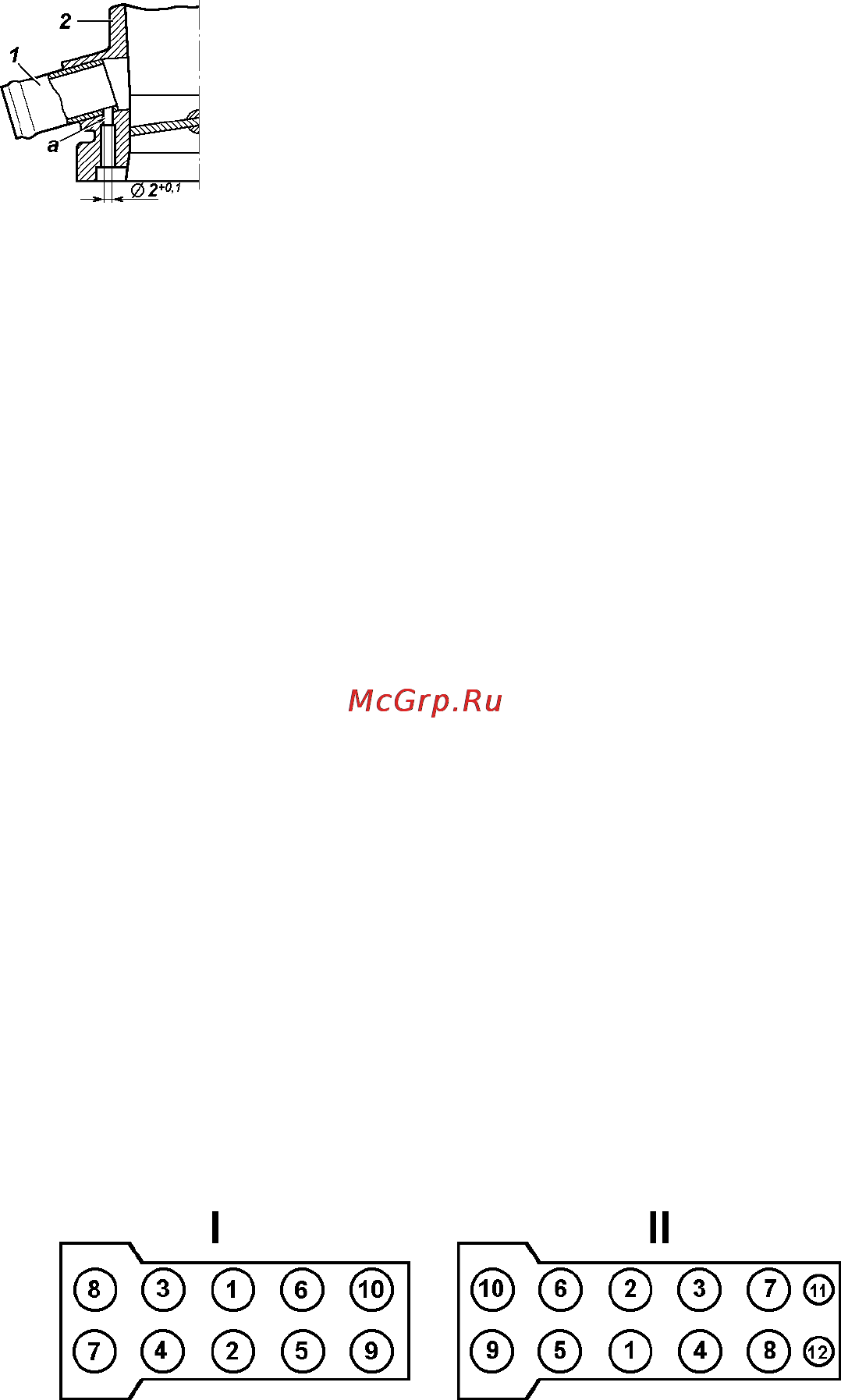

Рис 9 17 Дроссельный узел фрагмент 1 патрубок подвода картерных газов 2 дроссельный узел а калиброванное отверстие Система вентиляции картера двигателя УМЗ 4213 Одновременно с обслуживанием регулятора разрежения необходимо прочистить и промыть калиброванное отверстие в дроссельном узле рис 9 17 Для этого отверните четыре гайки крепления и снимите дроссельный узел с ресивера впускной трубы При обслуживании двигателя ЗМЗ 409 необходимо учитывать данные изложенные ниже Головка блока цилиндров двигателя ЗМЗ 409 При эксплуатации двигателя производить подтяжку болтов крепления головки блока цилиндров не требуется При необходимости затяжку производите только на холодном двигателе Для обеспечения равномерного и плотного приле гания головки блока цилиндров к прокладке затяжку болтов производите в после довательности указанной на рис 9 18 в два приема Затягивайте болты равномерно используя динамо метрический ключ см приложение 2 Газораспределительный механизм двигателя ЗМЗ 409 Привод распределительных валов цепной двухступенчатый Натяжение цепей осуществляется гидронатяжителями Внимание Не допускается вынимать гидронатяжитель из крышки цепи во избежание выхода плунжера из зацепления с корпусом под действием сжатой пружины Привод клапанов от распределительных валов осущест вляется непосредственно через цилиндрические гидро толкатели Применение гидравлических толкателей исклю чает необходимость регулировки зазоров Рис 9 18 Последовательность затяжки болтов крепления головки блока цилиндров I Экологический класс 2 II Экологический класс 3 ЗМЗ 40904 70
