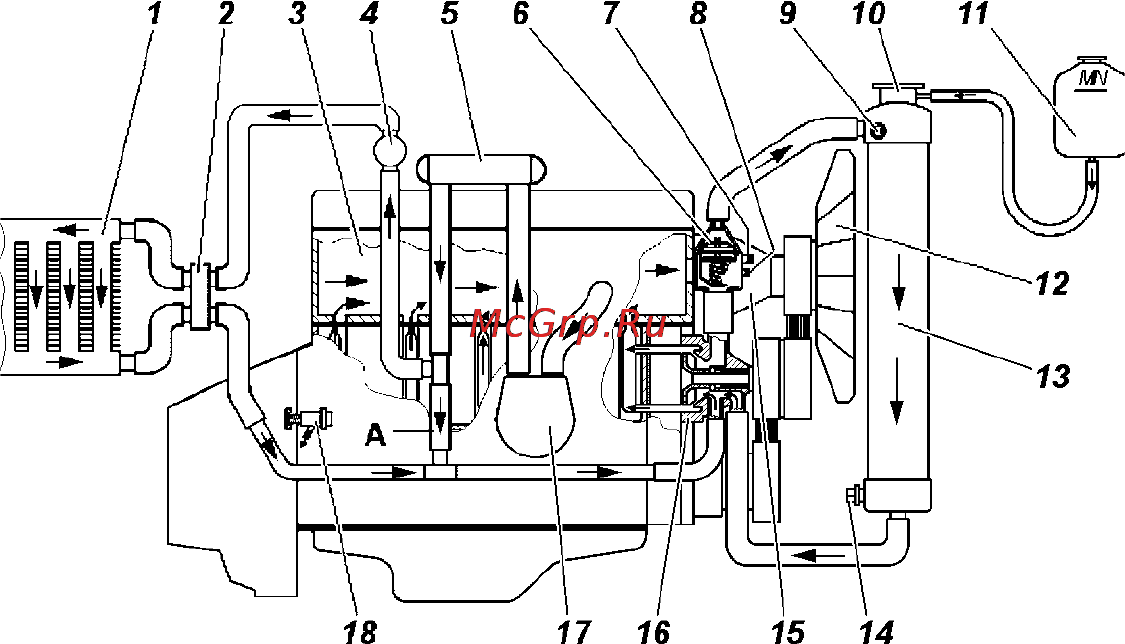

1234 56 18 7 17 16 8 9 10 11 15 14 Рис 9 32 Схема системы охлаждения двигателя I радиатор отопителя салона 2 краник отопителя салона 3 двигатель 4 дополнительный насос системы отопления 5 охладитель рециркули руемых газов 6 термостат 7 датчик указателя температуры охлаждающей жидкости 8 датчик температуры охлаждающей жидкости на блок управления 9 датчик сигнализатора перегрева охлаждающей жидкости Ю заливная горловина радиатора II расширительный бачок 12 вентилятор 13 радиатор системы охлаждения 14 сливная пробка 15 привод вентилятора 16 насос 17 теплообменник жидкостномасляный 18 сливной краник на блоке цилиндров или пробка Замена и натяжение ремней привода вентилятора и насоса гидроусилителя рулевого управления генератора и насоса системы охлаждения Прериодически проверяйте натяжение и состояние ремней Заменяйте ремни в случае обнаружения их повреждения или при чрезмерном растяжении Натяжение ремня привода вентилятора и насоса гидро усилителя рулевого управления производите в следующей последовательности ослабьте болт 4 рис 9 33 и контргайку 2 вращая натяжной болтЗ переместите насос до нормального натяжения ремня затяните болт 4 и контргайку 2 Замену ремня производите в следующей последовательности ослабьте болт 4 и контргайку 2 вращая натяжной болт 3 ослабьте натяжение ремня замените ремень и произведите его натяжение как указано выше 89
