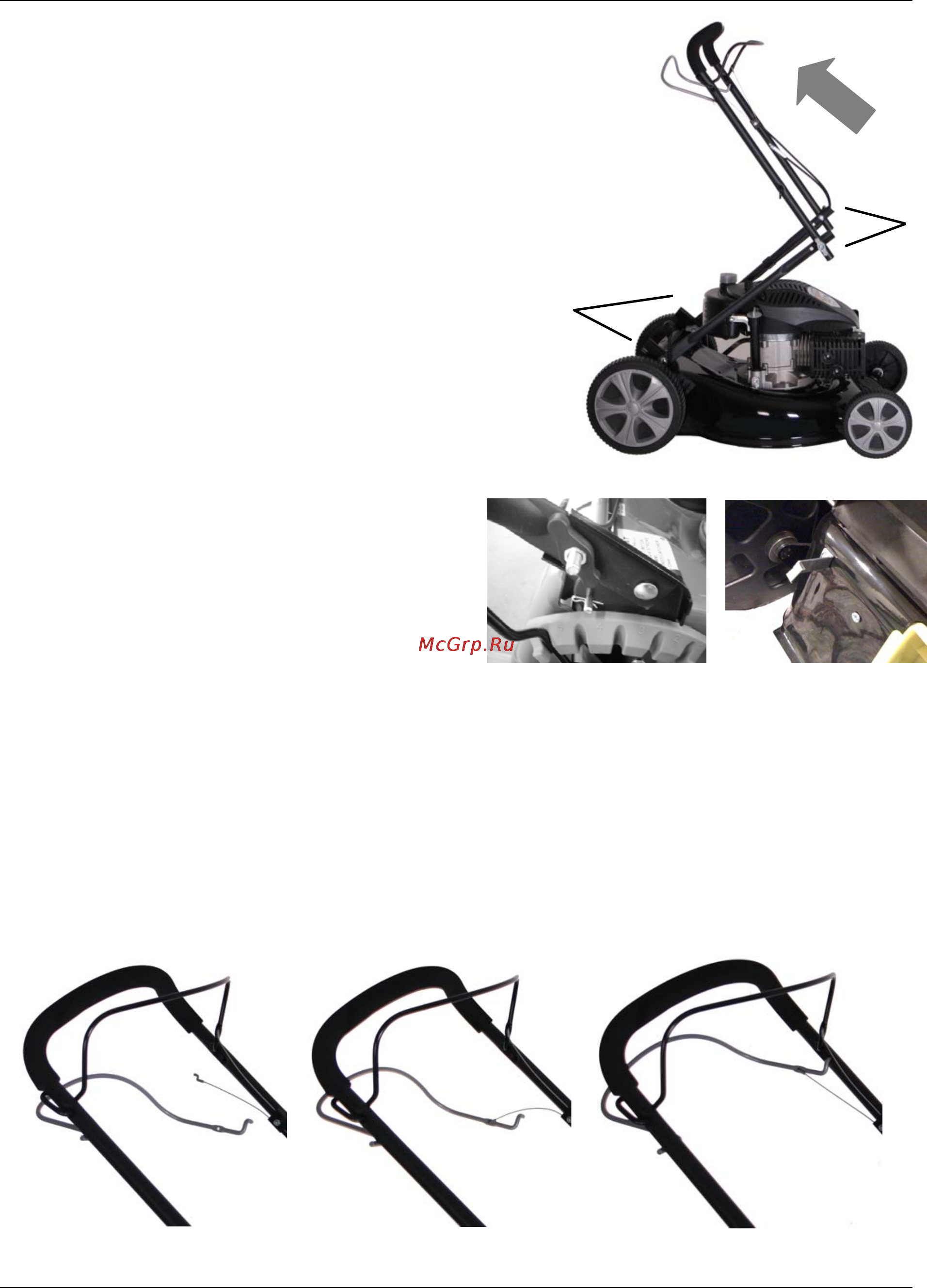

Montaż rączki
Dostarczona kosiarka jest prawie całkowicie
zmontowana.
Wyjmij kosiarkę z opakowania i przesuń
górny przełącznik w kierunku wskazanym
przez strzałkę.
Sprawdź, czy kable nie zostały
przytrzaśnięte.
Gdy przełącznik zostanie odgięty, dokręć
dwie nakrętki motylkowe (2).
Dokręć wsporniki (1) w środku przełącznika.
Dokręcaj ostrożnie – położonej najbardziej
wewnętrznie śruby regulacyjnej nie należy
dokręcać zbyt mocno. Użycie nadmiernej
siły przy dokręcaniu może być przyczyną
zniszczenia wspornika.
Linka
Linka sprzęgła (a) będzie po dostawie odłączona od metalowego wspornika (b).
Aby zamocować linkę, trzeba wyciągnąć wspornik (b) z otworu po lewej stronie uchwytu
kierującego. Patrz rys. 1.
Następnie włożyć haczyk w kształcie litery “s” w otwór w metalowym wsporniku. Patrz
rys. 2.
Na koniec trzeba wepchnąć metalowy wspornik na powrót w otwór w uchwycie
kierującym. Rys. 3.
Przed uruchomieniem silnika sprawdzić, czy układ działa prawidłowo.
Regulacja wysokości
Kosiarka posiada centralną regulację wysokości.
Użyj dźwigienki obok prawego koła tylnego, aby wyregulować wysokość koszenia.
a
b
Rys. 1
Rys. 2 Rys. 3
1
2
