68

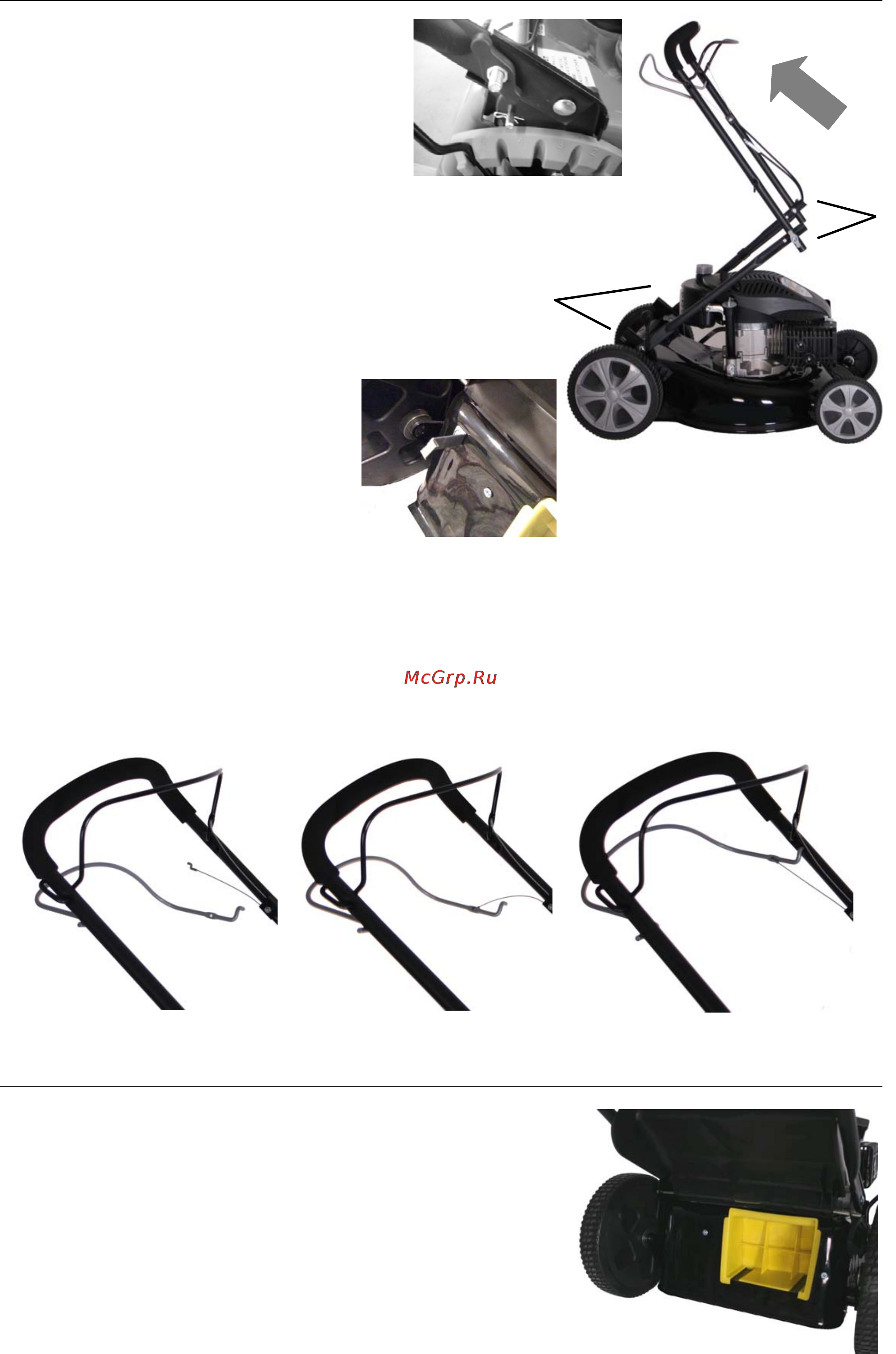

Montage van de hendel
De grasmaaier wordt bijna volledig
gemonteerd geleverd.
Neem de grasmaaier uit de doos en
trek de bovenste bediening in de richting
van de pijl.
Controleer dat de kabels niet gekneld zitten.
Zodra de bediening opengevouwen is,
schroef de vier vleugelmoeren (2) vast.
Draai de remmen (1) vast in het midden van
de bediening. Zorg ervoor dat u de
binnenste aanpassingsschroef niet
te veel vastdraait. Anders zou de
rem beschadigd kunnen worden.
Kabel
De koppelingskabel (a) zal bij levering verwijderd zijn van de metalen stang (b).
Om de kabel aan te brengen moet de metalen stang (b) uit het gat aan de linkerzijde
van de handgreep getrokken worden. Zie fig. 1. Steek de s-hoek van de kabel dan in
het gat van de metalen stang. Zie fig. 2. Tot slot moet de metalen stang teruggeduwd
worden in het gat van de handgreep. Fig. 3. Controleer of het werkt alvorens de motor
te starten.
Mulchen
Bij mulchen moet de mulching plug in het achterste
afvoergat gestoken worden.
Let op, bij mulching dient de opvangbak steeds
gedemonteerd te zijn.
De afvoerbescherming aan de achterkant zal naar
beneden gaan om de mulching plug op zijn plaats
te houden.
a
b
Fig. 1
Fig. 2 Fig. 3
1
2
