ГАЗОНОКОСИЛКА

Во время ремонта и техобслуживания всегда соблюдайте правила техники безопасности.

ШИНЫ

Следите, чтобы на шины не попадали бензин, масло или инсектициды, которые могут

повредить резину.

Избегайте пней, осколков стекла, острых предметов, камней, глубоких борозд и других

предметов, которые могут повредить шины.

ЛЕЗВИЯ (НОЖИ)

Лезвия должны быть острыми. Гнутые, выщербленные лезвия следует заменить.

ВНИМАНИЕ: для замены нужно пользоваться только теми типами лезвий, которые

одобрены производителем. Использование других типов лезвий может привести к травме,

повредить косилку, что повлечет отказ от гарантии.

ЧТОБЫ СНЯТЬ ЛЕЗВИЕ:

1. Отсоедините свечу зажигания от проводки. Положите провод питания таким

образом, чтобы он не мог случайно соприкоснуться со свечой.

2. Переверните косилку на бок. При этом карбюратор и воздушный фильтр должны

быть сверху.

3. Положите деревянный брусок между корпусом косилки и лезвием, чтобы оно не

провернулось в процессе работы.

ПРИМЕЧАНИЕ: Наденьте перчатки и оберните лезвие грубой тканью.

4. Отверните крепёжный болт.

5. Снимите лезвие и крепеж (болт, шайбу простую и закалённую).

ЧТОБЫ ЗАМЕНИТЬ ЛЕЗВИЕ:

1. Совместите отверстия на лезвии (их два) с приливными выступами на переходнике

со стороны косилки.

2. Убедитесь, что вспомогательная режущая кромка лезвия ( сторона,

противоположная режущей) обращена к мотору.

3. Установите лезвие, шайбы и болт на переходник на валу

двигателя.

4. Подложите между корпусом машины и лезвием деревянный брусок, чтобы

заклинить лезвие, и затяните болт, поворачивая по часовой стрелке.

ВАЖНО: крепёжный болт лезвия выполнен из термообработанной стали, поэтому в

случае замены строго соблюдайте рекомендации производителя (см. список

запчастей).

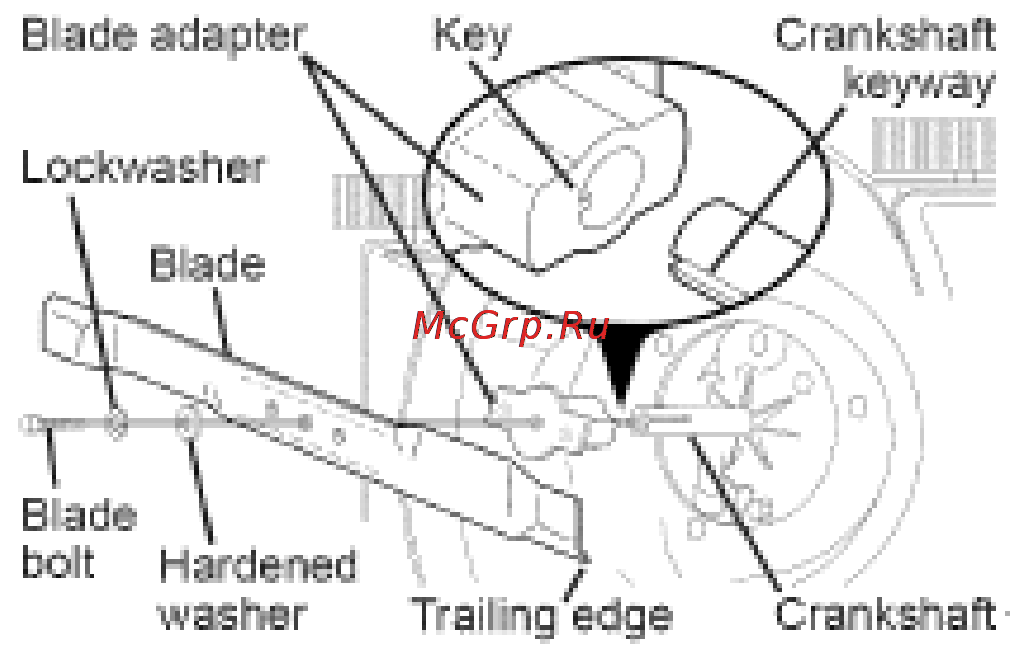

Blade adapter Переходник для крепления лезвия

Lockwasher Пружинная шайба

Blade Лезвие

Blade bolt Крепёжный болт
