Руководство по эксплуатации

Адаптер AT-HA007

Данный адаптер предназначен для подключения устройств IDE/SATA через USB.

Устройство имеет внешнее питание.

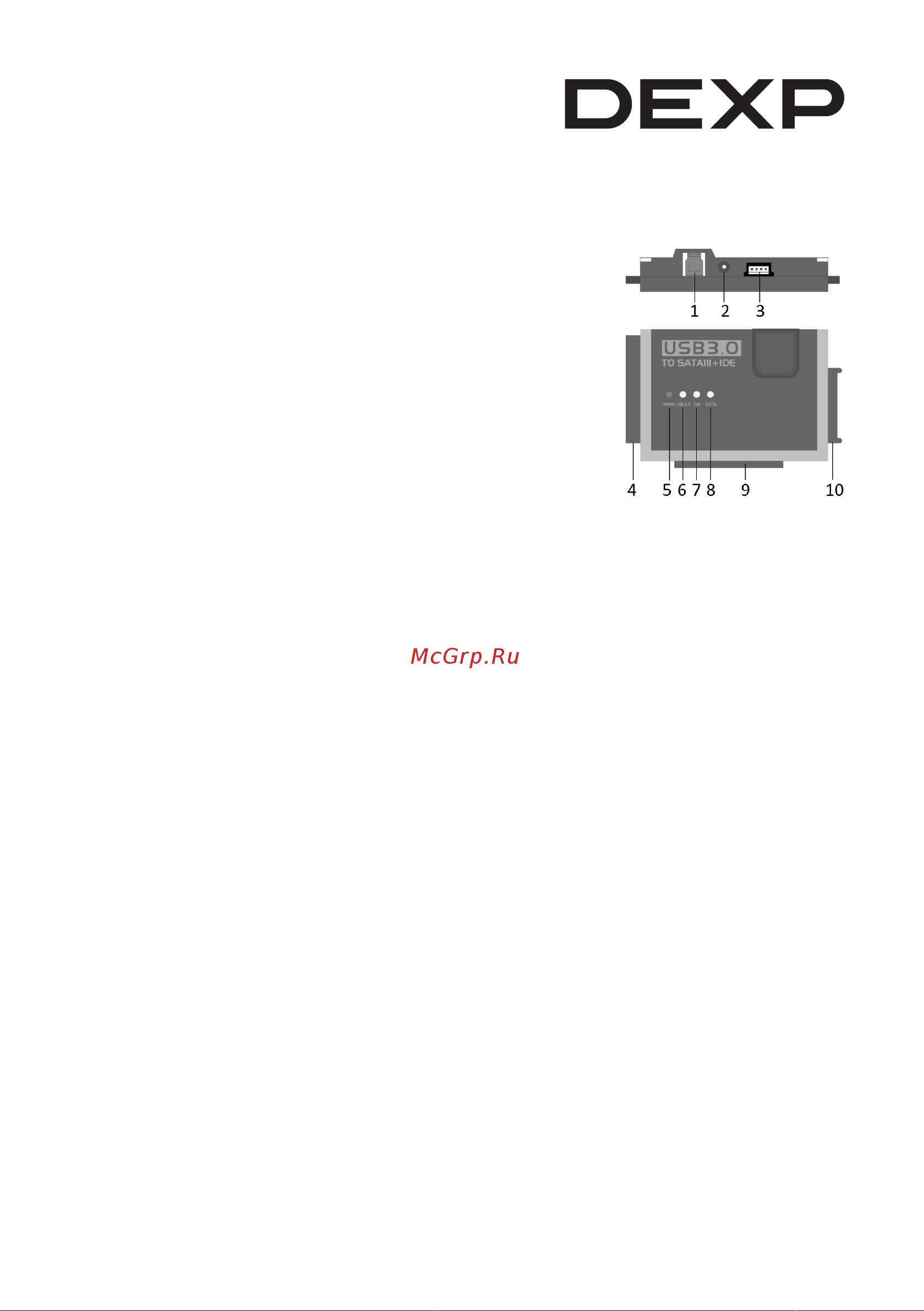

Схема устройства

1. Коннектор USB 3.0.

2. Подключение внешнего питания.

3. Выход для питания IDE.

4. Разъём для подключения IDE.

5. Индикатор питания.

6. Индикатор USB 3.0.

7. Индикатор IDE.

8. Индикатор SATA.

9. Коннектор для 6.35 см/2.5” IDE.

10. Коннектор SATA.

Меры предосторожности

1. Используйте данное устройство только в помещении.

2. Не размещайте данное устройство в непосредственной близости от источ-

ников воды.

3. Не помещайте устройство под струю воды и не погружайте полностью в воду.

4. Размещайте устройство на расстоянии от мощных источников тепла.

5. Не разбирайте устройство самостоятельно во избежание поражения электри-

ческим током. Данное устройство не содержит внутренних элементов, обслу-

живаемых пользователем. Обратитесь в авторизованный сервисный центр.

6. Не используйте данное устройство при наличии видимых повреждений.

Обратитесь в авторизованный сервисный центр.

Общая информация по подключению

1. Выключайте питание перед подключением или отключением IDE/SATA

устройств. Для этого переведите переключатель в положение OFF.

2. К устройству можно одновременно подключить IDE и SATA устройства. До-

ступны следующие комбинации:

• SATA drive + 6.35 cm/2.5” IDE drive.

• SATA drive + 8.89 cm/3.5” IDE drive.

Подключение 6.35 см/2.5” IDE

1. Устройство должно быть установлено как «Мастер», в противном случае

оно не будет распознано корректно.

2. Переведите переключатель питания в положение OFF.

3. Подключите IDE устройство к коннектору, соблюдая правильное положение

44-пин кабеля. Электронная начинка привода должна быть направлена

вниз, индикатор переходника – вверх.
