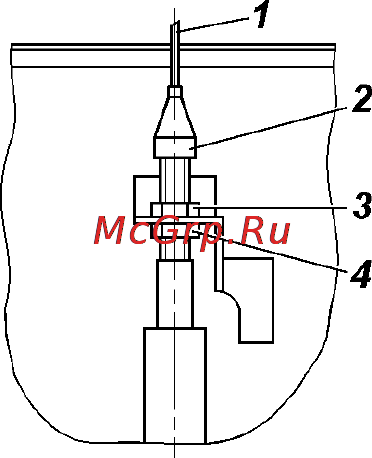

Рис 9 11 Регулировка привода педали акселератора I трос 2 оболочка троса с регулировочным наконечником 3 4 гайки Воздушный фильтр Через 40000 км пробега и при снижении мощности двигателя заменяйте фильтрующий элемент Замену фильтрующего элемента производите в следующем порядке ослабьте хомуты и снимите с воздушного фильтра гофрированный шланг и резонатор отверните гайку хомута 4 рис 9 12 снимите хомут и воздушный фильтр отверните гайку 7 и выньте из корпуса фильтра крышку 1 с фильтрующим элементом 5 отверните гайку 6 и снимите фильтрующий элемент установите новый фильтрующий элемент соберите и установите воздушный фильтр Система управления топливоподачей и зажиганием Для подключения средств автоматизированной внешней диагностики и программирования системы управления двигателем под капотом на надставке брызговика правого колеса установлен диагностический разъем рис 9 13 В зависимости от комплектации диагностический разъем может быть установлен в салоне автомобиля в передней части туннеля пола под центральной консолью Блок управления устанавлен под колотом автомобиля справа на боковой стенке 83
