5. Установите на место колпачок свечи.

Воздушный фильтр

Загрязненный воздушный фильтр препятствует поступлению потока воздуха в карбюратор, снижая мощность двигателя.

Проводите проверку воздушного фильтра перед каждым запуском двигателя. При работе в условиях повышенной

запыленности очистку фильтра следует выполнять чаще, чем это указано в графике проведения технического обслуживания.

Очищайте фильтр после каждых 25 часов эксплуатации изделия, в любом случае, не реже чем раз в сезон. Рекомендуется

ежегодно устанавливать на изделие новый фильтр.

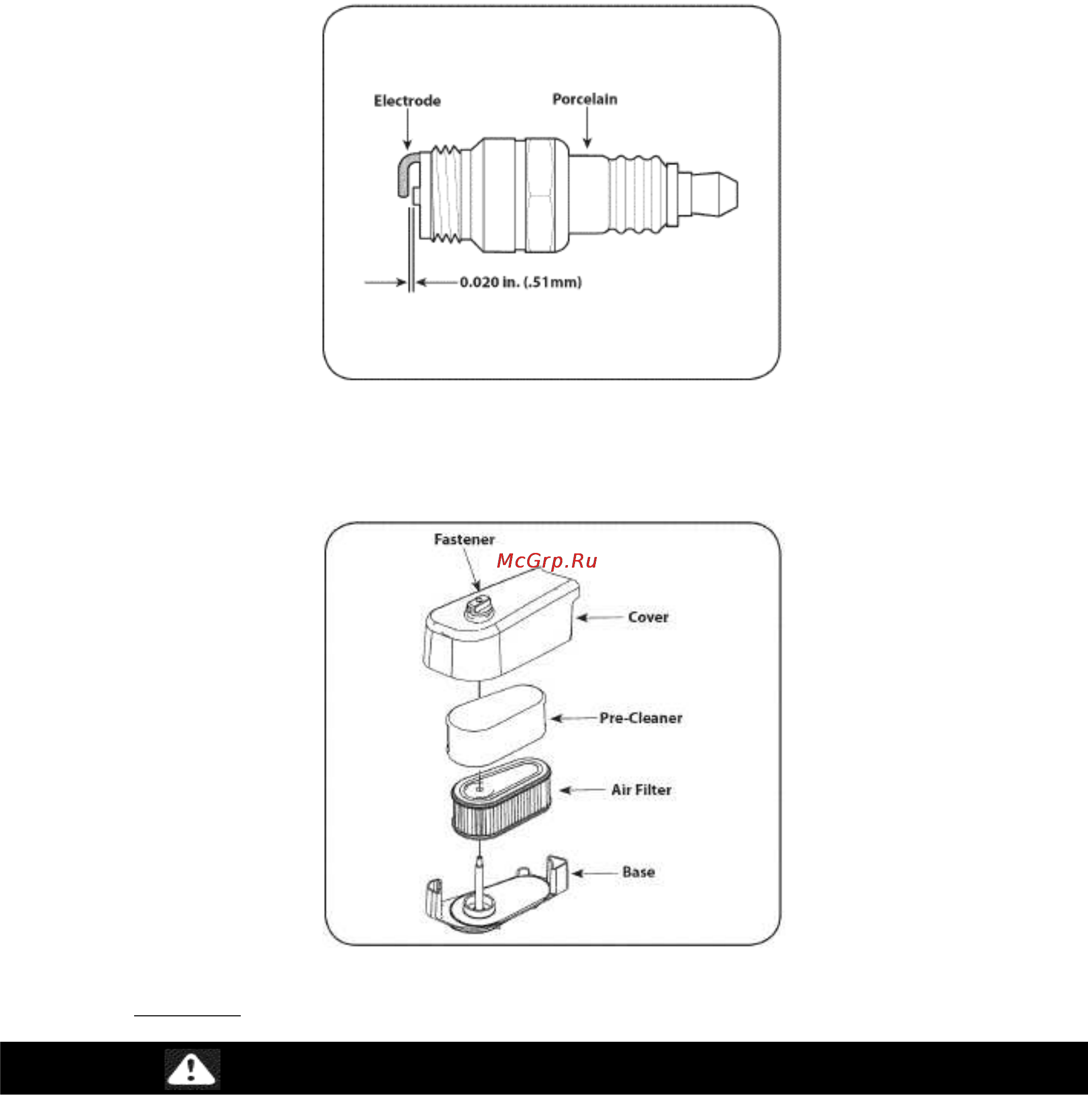

РИС. 12

Electrode - электрод

Porcelain – керамический элемент

0.020 in. (.51mm) – 0,020 дюйма (0,51 мм)

РИС. 13

Сверху вниз: крепеж; крышка; фильтр предварительной очистки; воздушный фильтр; основание

ВНИМАНИЕ

Не запускайте двигатель и не эксплуатируйте изделие без установленного узла воздушного фильтра в сборе.

ПРИМЕЧАНИЕ: не очищайте фильтр струей воздуха под давлением или растворителем, это может привести к повреждению

фильтрующего элемента.

1. Извлеките крепеж и крышку воздушного фильтра (см. Рис. 13).

2. Извлеките фильтр предварительной очистки (если установлен) и сам воздушный фильтр.

3. Слегка постучите фильтром по твердой поверхности, чтобы стряхнуть мусор. При избыточном уровне загрязнения

установите новый фильтр.
