МОНТАЖ
ПРИМЕЧАНИЕ: изделие поставляется с не заправленным
двигателем. Перед запуском и использованием изделия
залейте в двигатель бензин и масло в соответствии с
инструкциями, приведенными в разделе «Эксплуатация».
ПРИМЕЧАНИЕ: при использовании терминов
«правосторонний» или «левосторонний» подразумевается
положение справа или слева от места оператора.
РАСПАКОВКА КАРТОННОГО ЯЩИКА
1. Прорежьте сверху вниз все углы картонного ящика.
2. Извлеките из ящика все незакрепленные детали.
3. Удалите упаковочный материал.
ВЫГРУЗКА ИЗДЕЛИЯ ИЗ КАРТОННОГО ЯЩИКА
1. Поднимите изделие за заднюю часть и выкатите его из
картонного ящика.
2. Тщательно проверьте ящик на наличие каких-либо
незакрепленных деталей.
НЕЗАКРЕПЛЕННЫЕ ДЕТАЛИ И УЗЛЫ,
ПОСТАВЛЯЕМЫЕ В КАРТОННОМ ЯЩИКЕ
• Травопосборник
• Адаптер травосборника
• Боковой разгрузочный лоток
• Моторное масло
МОНТАЖ
Установка ручки
1. Удалите упаковочный материал, который может быть
установлен между верхней и нижней частью ручки
A. Потяните верхнюю часть ручки вверх и назад, как
показано на Рис. 1. Убедитесь в том, что нижняя часть
ручки плотно зафиксирована в установочных
кронштейнах. Не пережимайте тросики .
B. Затяните звездообразную рукоятку, чтобы закрепить
верхнюю часть ручки на нижней.
2. Определите местоположение шплинта пружинного типа
на каждой стороне нижней части ручки.
A. Извлеките шплинт пружинного типа из отверстия.
Используя пассатижи, вставьте шплинт в отверстие,
расположенное наиболее близко к кронштейну (см. Рис.
2). Повторите вышеописанные операции на другой
стороне ручки.
B. Вставьте болт с квадратным подголовком в верхнее
отверстие установочного кронштейна. Зафиксируйте его с
помощью пластиковой барашковой гайки. Повторите
вышеописанные операции на другой стороне ручки.
ПРИМЕЧАНИЕ: убедитесь в том, что тросик протянут с
внешней стороны нижней части ручки и не мешает установке
травосборника. Выгружное окно спроектирована таким
образом, чтобы шнур стартера свободно перемещался при
открытом выгружном окне и установленном травосборнике..

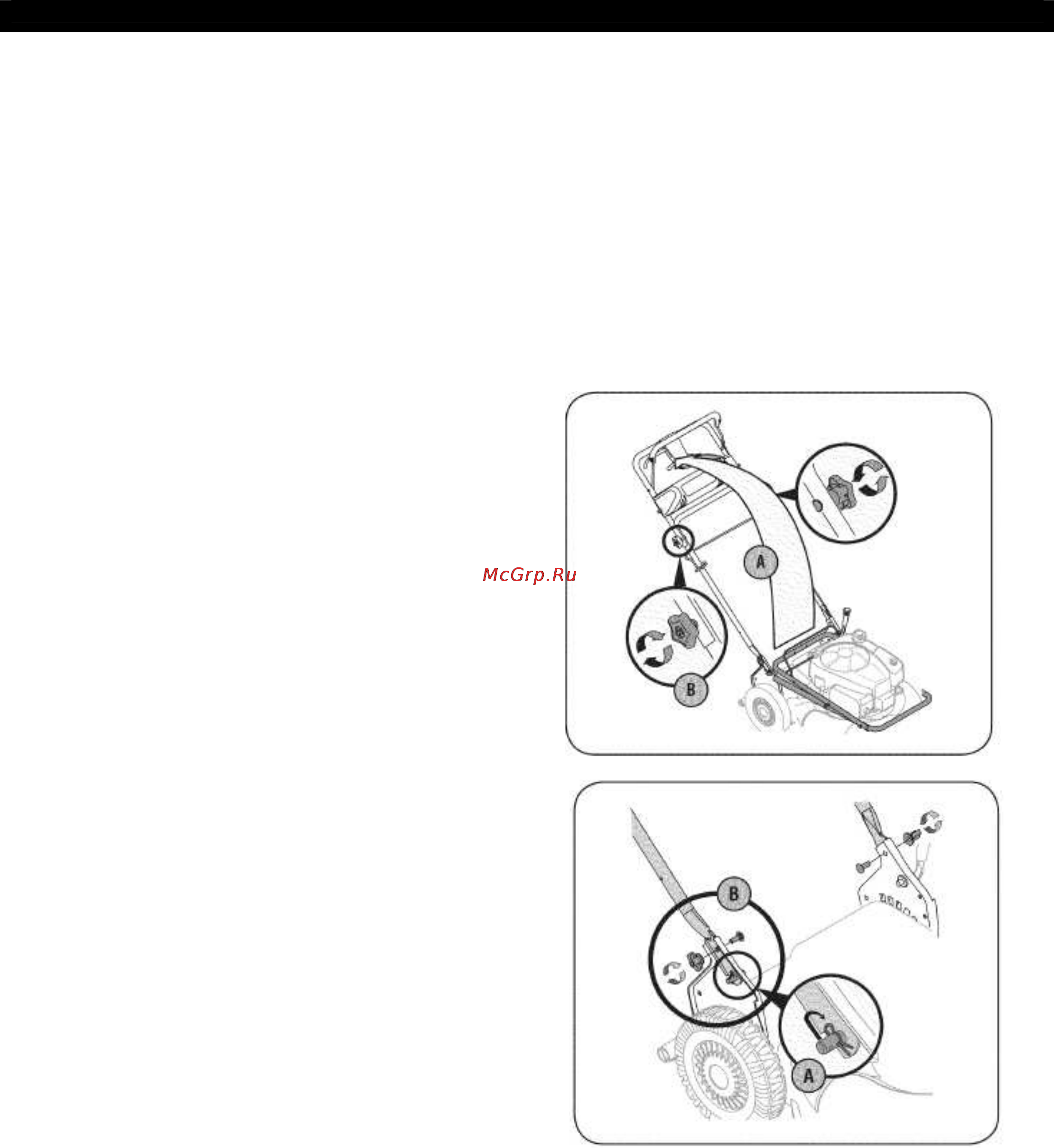

РИС. 1
РИС. 2
