7
МОНТАЖ
Установка крышки устройства боковой разгрузки
Выполните следующие операции:
1. Извлеките дефлектор измельчителя или адаптер
травосборника из газонокосилки, отвинтив барашковые
гайки
2. Подсоедините крышку устройства боковой разгрузки и
зафиксируйте его теми же гайками (см. Рис. 6).
РЕГУЛИРОВКА
Высота среза
Рычаг регулировки высоты среза установлен над задним
левым колесом (см. Рис. 7А).
1. Потяните рычаг регулировки высота среза от деки вверх.
2. Передвиньте рычаг в нужное положение (вперед или
назад) для обеспечения необходимого значения высоты
среза травы.
3. Отпустите рычаг в положение к деке.
Высота среза передних колес определяется выбором одного
из шести положений опоры колес. Для регулировки высоты
среза передних колес необходимо выполнить следующие
операции (см. Рис. 7B):
1. Скрутите барашковую гайку с болта оси. Извлеките болт и
пружинную шайбу, а затем выберите нужное положение
для обеспечения необходимой высоты среза.
2. Установите пружинную шайбу на болт, вставьте болт в
требуемое отверстие и закрепите барашковой гайкой.
ПРИМЕЧАНИЕ: все колеса должны находиться в одном
положении. В случае стрижки газонов на неровной
поверхности установите каждый рычаг регулировки в
положение с меньшей высотой среза во избежание задевания
грунта при выполнении работ.
Передние колеса могут быть зафиксированы строго в прямом
направлении или и не фиксироваться для обеспечения
свободного вращения (см. Рис. 7 вставка С).
1. Поднимите стопорные штифты.
2. Разместите штифты в отверстиях большего диаметра,
чтобы зафиксировать передние колеса или меньшего - для
обеспечения свободного вращения.
Устройство управления привода колес
Регулировочное колесико, расположенное в корпусе
рукоятки устройства управления привода, используется для
натяжения или ослабления приводного ремня. Устройство
управления привода необходимо отрегулировать в
следующих случаях:
1. Газонокосилка не движется при задействованном
устройстве управления привода.
2. При включении устройства управления привода
приводные колеса пытаются вращаться.
Регулировка выполняется посредством поворота
соответствующего регулировочного колеса по часовой
стрелке (натянуть трос) или против часовой стрелки
(ослабить трос) (см. Рис. 8).
ПРИМЕЧАНИЕ: Для некоторых людей положение
устройства управления приводом может быть не
комфортабельным. Вы можете отрегулировать ручку
повернув регулировочное колесико.

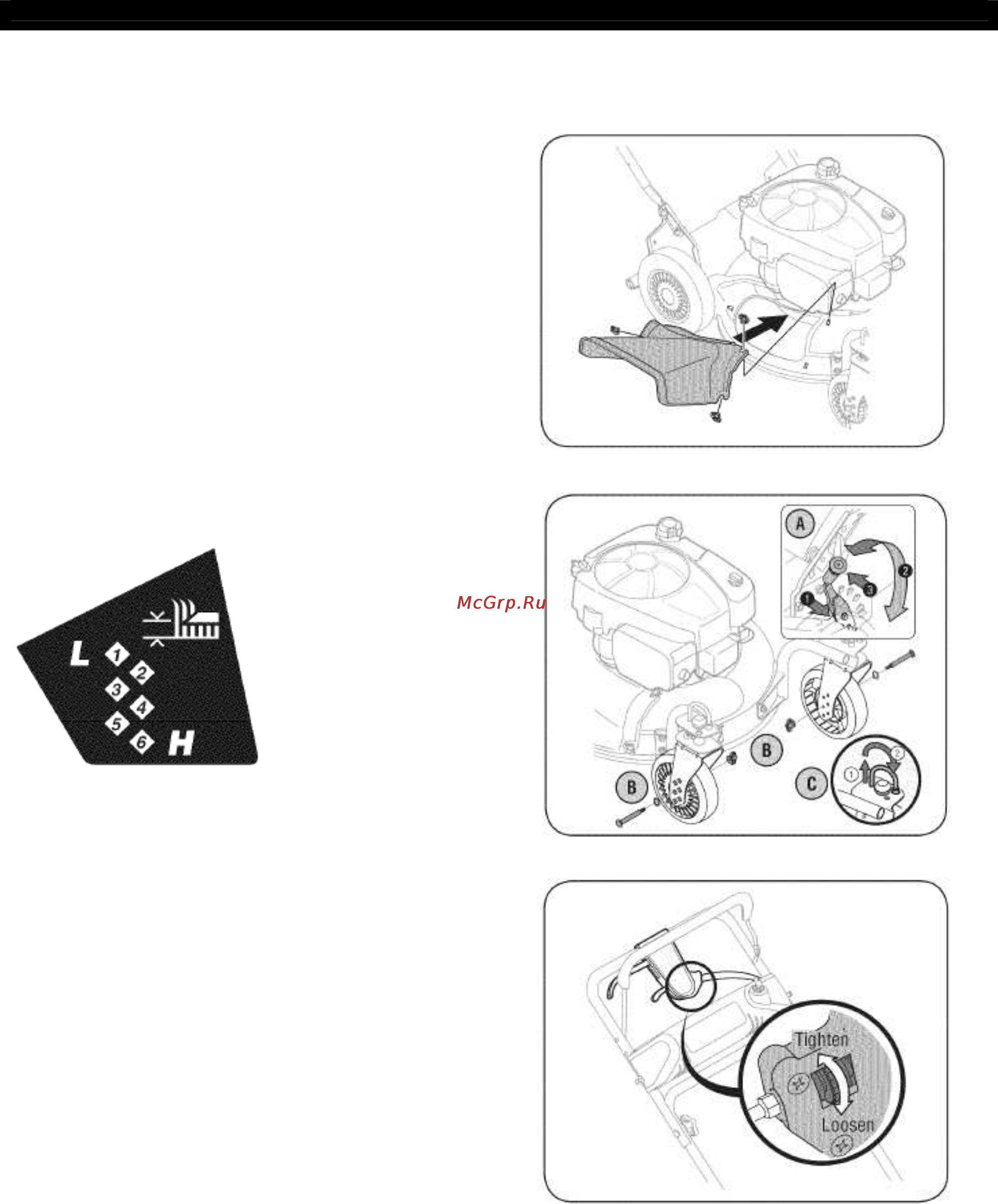

РИС. 6
РИС. 7
РИС. 8
Tighten - затянуть
Loosen - ослабить
