Section 02 ENGINE
Subsection 09 (COOLING SYSTEM)

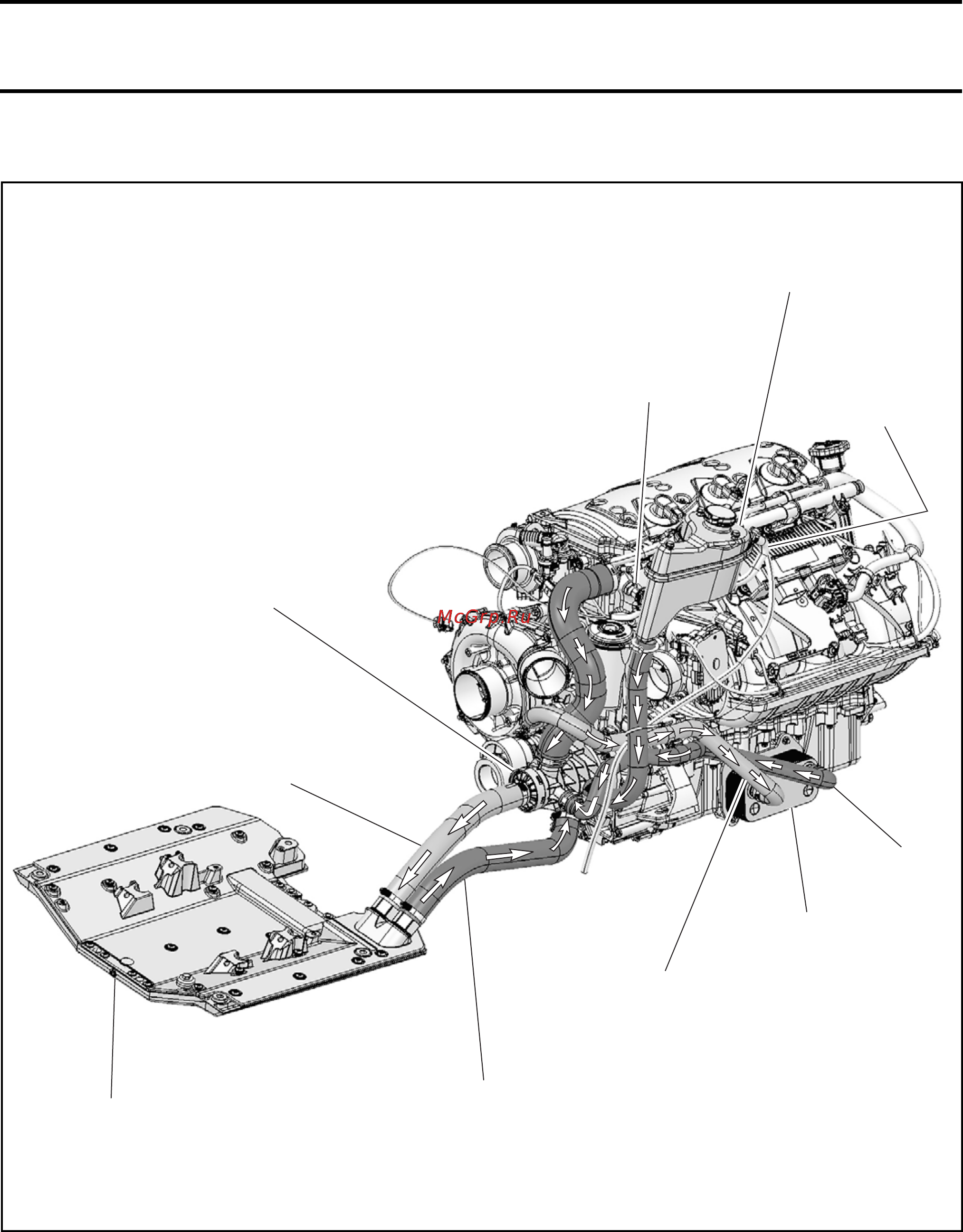

CLOSED LOOP COOLING SYSTEM
Ride plate
(operates as heat
exchanger)
Coolant flows
to ride plate
Coolant housing
including thermostat
opens at 87°C (188°F)
and water pump
impeller
Bleed hose
from cylinder
head to
expansion
coolant tank
Expansion
coolant tank
Coolant temperature
sensor (CTS)
activates when
temperature exceeds
100°C (212°F)
Coolant flows
to oil cooler
Oil
cooler
Coolant
returns
from oil
cooler
Coolant returns
from ride plate
smr2009-024-100_en
114 smr2009-024
