5.1. Эксплуатация «МАС 2.2 / 2.3 / 2.4» в стерео-режиме.

Данные ниже примеры покажут вам характерные соединения звуковой системы.

В этом режиме каналы «А» и «В» работают независимо (как в обычном стерео-

усилителе). Входной сигнал канала «А» будет выводиться через выходные разъемы канала

«А», а входной сигнал канала «В» будет выводиться через выходные разъемы канала «В».

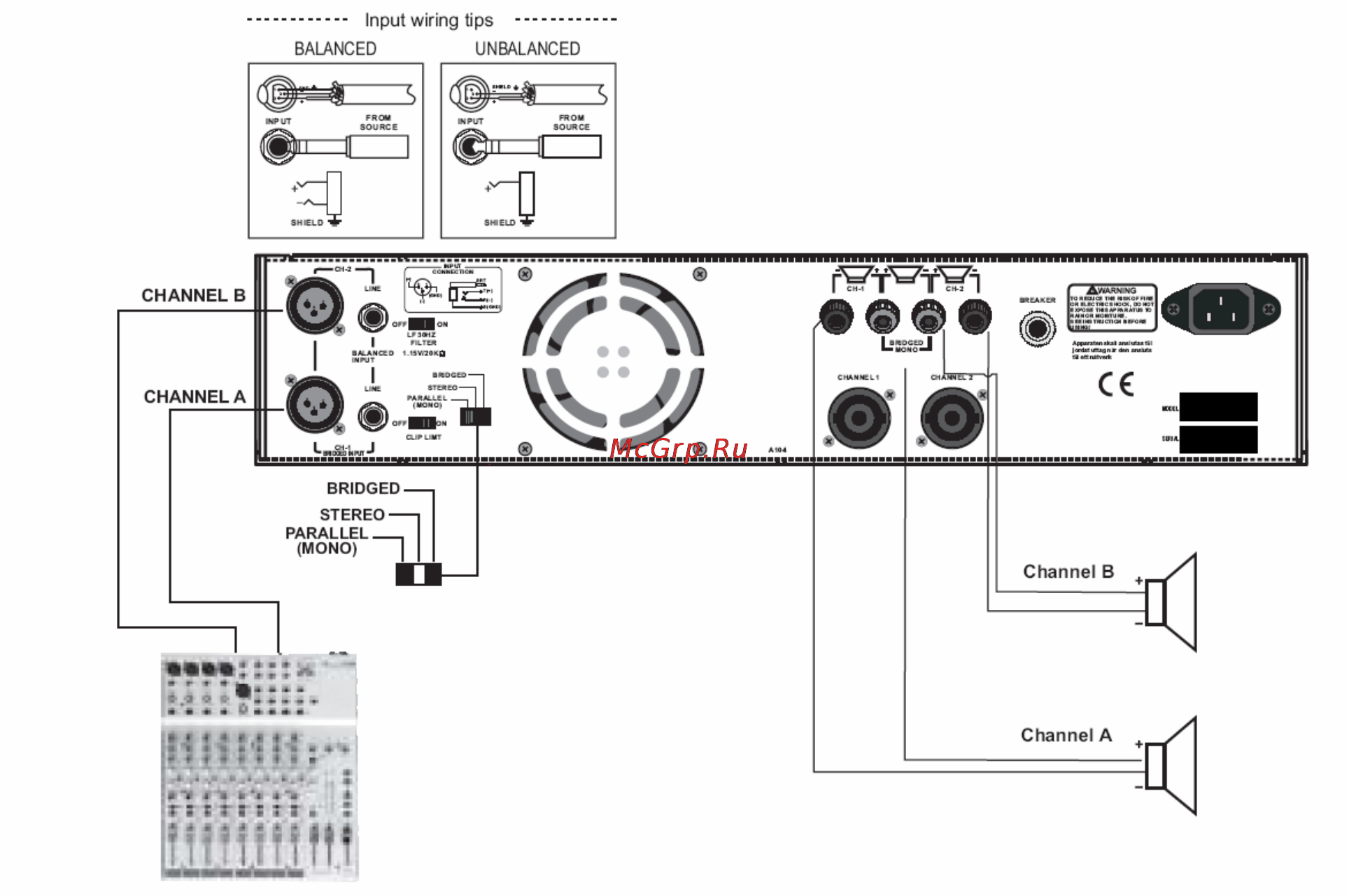

Пояснения к рис.

1 – советы по соединению проводов на входе;

2 – симметричный режим;

3 – несимметричный режим;

4 – канал «В»;

5 – канал «А»;

6 – мостовое соединение;

7 – стерео;

8 – параллельное соединение (моно);

9 – канал «В»;

10 – канал «А».
