7РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ! Перед установкой любой

насадки в патрон SDS-Plus необходимо

смазать хвостовик насадки смазкой, вхо-

дящей в комплект.

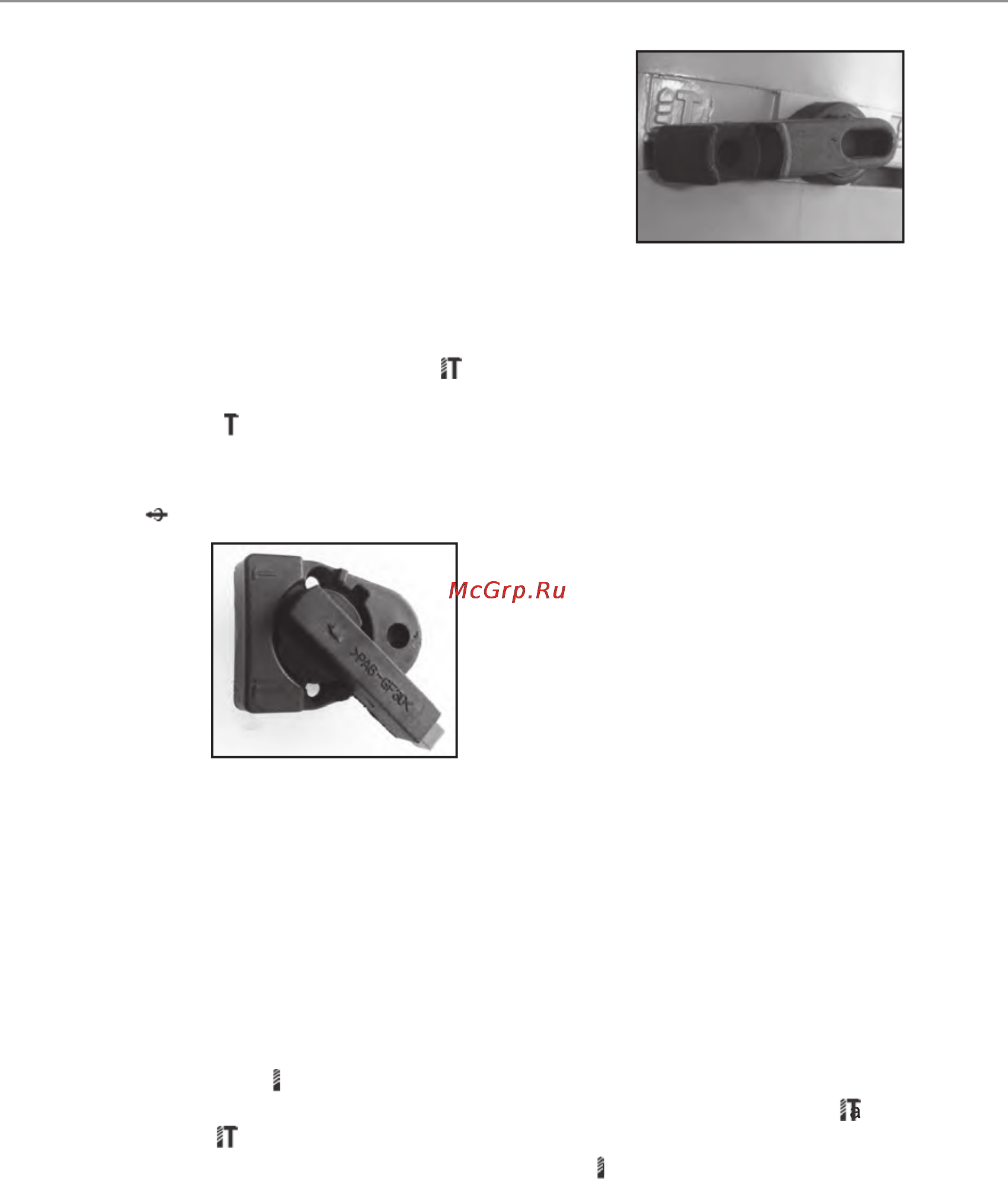

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ 1

Переключатель 1 (10) находится на кор-

пусе редуктора (7) и имеет положения

(рис. 3):

1. «Сверление с ударом», отмеченное

значком в виде молотка со сверлом .

2. «Долбление», отмеченное знаком в

виде молотка .

3. Выравнивания положения специали-

зированных насадок в виде значка ло-

патки .

Переключатель 1 (10) является главным

по отношению к переключателю 2 (11),

поскольку им регулируются основные ре-

жимы (сверление с ударом, долбление,

выравнивание положения насадки).

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ 2

Переключатель режимов 2 (11) находится

на задней части корпуса редуктора (7) и

имеет положения: «сверление», отмечен-

ное знаком сверла , и «сверление с уда-

ром», отмеченное знаком в виде молотка

со сверлом . Он является зависимым

по отношению к переключателю 1 (11),

поскольку регулирует наличие, либо от-

сутствие удара в режимах «сверление» и

«сверление с ударом» (рис. 4).

ПРИМЕЧАНИЕ! Выполнять переключе-

ния режимов можно только после оста-

новки электродвигателя.

СВЕРЛЕНИЕ

Для сверления необходимо использовать

сверла с хвостовиком SDS-Plus, либо

вставить в патрон SDS-Plus ключевой па-

трон c SDS-хвостовиком (в комплект не

входит). При использовании ключевого

патрона убедитесь, что кулачки патро-

на разведены достаточно для установки

хвостовика сверла необходимого диа-

метра. Если хвостовик сверла не входит

в патрон, то, вращая цилиндрическую

часть патрона против часовой стрел-

ки, добейтесь разведения кулачков до

нужной степени. Аккуратно вставьте

хвостовик сверла в патрон, после чего

закрутите патрон по часовой стрелке

до полной фиксации. Затем вставьте

ключ в отверстие на патроне так, чтобы

шлицы цилиндрической части патрона и

шлицы ключа совпадали и максималь-

но затяните кулачки при помощи ключа.

Убедитесь, что сверло четко и ровно за-

фиксировано.

Установите переключатель 1 (10) в поло-

жение «сверление с ударом» , а пере-

ключатель 2 (11) в положение «сверле-

ние» , подсоедините штекер сетевого

кабеля (16) к сети, нажмите на выключа-

тель (15) и работайте, прилагая слабое

давление. Время от времени вынимайте

рис. 3

рис. 4
