530.00.00.000 РЭ

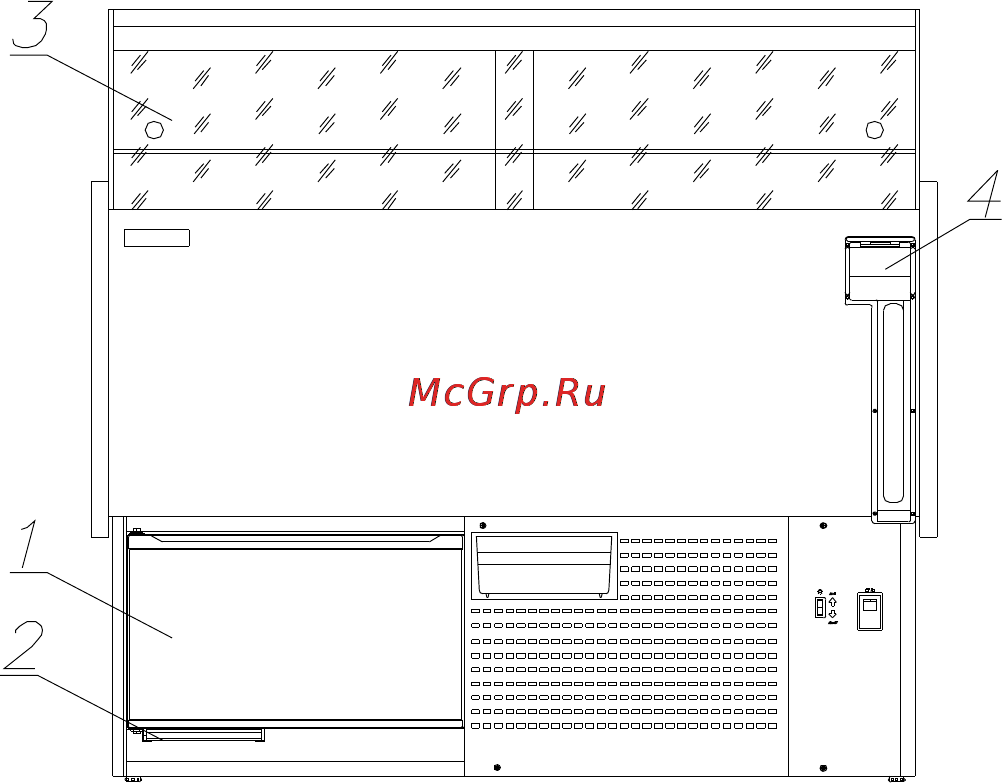

1 – дверь дополнительно охлаждаемой камеры (для серии “D”);

2 – поддон запасника (для серии “D”); 3 – раздвижные шторки;

4 - микропроцессорный блок управления.

Рисунок 2 - Вид витрины сзади

3 ПОДГОТОВКА ВИТРИНЫ К РАБОТЕ

3.1 Распаковывать изделие следует осторожно, не допуская ударов и

толчков. Кантовать запрещается.

3.2 Тщательно промыть внутреннюю поверхность и все

принадлежности витрины в соответствии с п. 6.6.4 и 6.6.5.

3.3 Установить стекла боковые поз. 1 рис. 3 и кронштейны (вертикальные)

поз. 7 рис. 3, закрепив их винтом поз. 15 рис. 3. к боковинам корпуса витрины.

3.4 Прикрепить фонарь в сборе с отражателем и лампой освещения

поз. 6 рис. 3 к боковым стеклам поз. 1 рис. 3 при помощи деталей поз. 15, 16, 17 рис. 3.

Установить полку верхнюю поз. 18 рис. 3. закрепив ее деталями поз. 9, 16, 17 рис. 3. Гайки

поз. 17 рис. 3 затягивать от руки.

3.5 Установить поддоны поз. 13 рис. 3, уперев их передним краем в упор

поз. 19. рис. 3 (вид В).

3.6 Слегка натянуть провод лампы освещения поз. 12 рис. 3, спрятать

излишки за решетку испарителя поз. 5 рис. 3.

3.7 Установить раздвижные шторки поз. 5 рис. 2 в направляющую для

шторок поз. 11 рис. 3.

3.8 Для серий “С, Q” - установить стеклянный отбойник поз. 2 рис.4 в паз между

профилем передним поз. 7 рис. 4 и профилем поз. 4 рис. 4 (вид А).
