инструкция по эксплуатации сверлильных станков JET серии GHD-
7
Не используйте проволочные диски или шлифо-
вальные круги на этом станке.
Никогда не режьте магний -
высока опасность пожара!
Измерения и регулировки можно проводить,
только при полной остановке станка.
В случае опасности нажмите кнопку аварий-
ной остановки.
6.1 Выбор скорости шпинделя
Правильная скорость вращения шпинделя зави-
сит от типа обработки, диаметра сверления, об-
рабатываемого материала и сверла.
Ниже приведены рекомендованные максималь-
ные скорости для сверла диаметром 10 мм из
быстрорежущей стали.
Алюминий, латунь ..................... 1500 об/мин
Чугун .......................................... 1000 об/мин
Мягкая сталь ................................ 800 об/мин
Высокоуглеродистая сталь ......... 600 об/мин
Нержавеющая сталь ................... 300 об/мин
Если используется твердосплавное сверло, то
можно выбрать скорость примерно в 5 раз боль-
ше.
В общем: чем больше диаметр сверления, тем
меньше возможное количество оборотов в мину-
ту.
Например:
При сверлении мягкой стали сверлом 20 мм воз-
можна следующая скорость:
Макс. 400 об/мин для быстрорежущего сверла
Макс. 2000 об/мин для твердосплавного сверла
7. Настройка и регулировки
Предупреждение:
Настройку и регулировки можно проводить
только после того, станок защищен от случай-
ного запуска.
Нажмите кнопку аварийной остановки и от-
ключите станок от источника питания!
7.1 Изменение скорости шпинделя
Скорости можно изменять только при полной ос-
тановке шпинделя.
ПРЕДУПРЕЖДЕНИЕ:
Изменение скоростей во время вращения
шпинделя или мотора повредит шестерни и
переключатель.
При смене скоростей всегда обращайтесь к соот-
ветствующей главе.
7.2 Замена сверла и оправки
Сверла с конусом Морзе 3 можно вытолкнуть из
шпинделя, нажав рычаг для выталкивания свер-
ла (K).
Если рычаг отвернут, шпиндель может свободно
двигаться в корпусе, одновременно выталкивая
сверло с Мk3.
Для нормальной работы рычаг для выталкивания
сверла должен быть завернут обратно на место.
7.3 Регулировка ограничителя глубины
GHD-22, GHD-27:
Для просверливания нескольких отверстий одной
заранее заданной глубины используйте ограни-
читель глубины (G, Рис.2).
GHD-27PF:
Для просверливания нескольких отверстий одной
заранее заданной глубины используйте ограни-
читель глубины (P, Рис.5).
7.4 Переключение автоматической подачи
(GHD-27PF)
Для просверливания нескольких отверстий одной
заранее заданной глубины используйте ограни-
читель глубины (P, Рис.5).

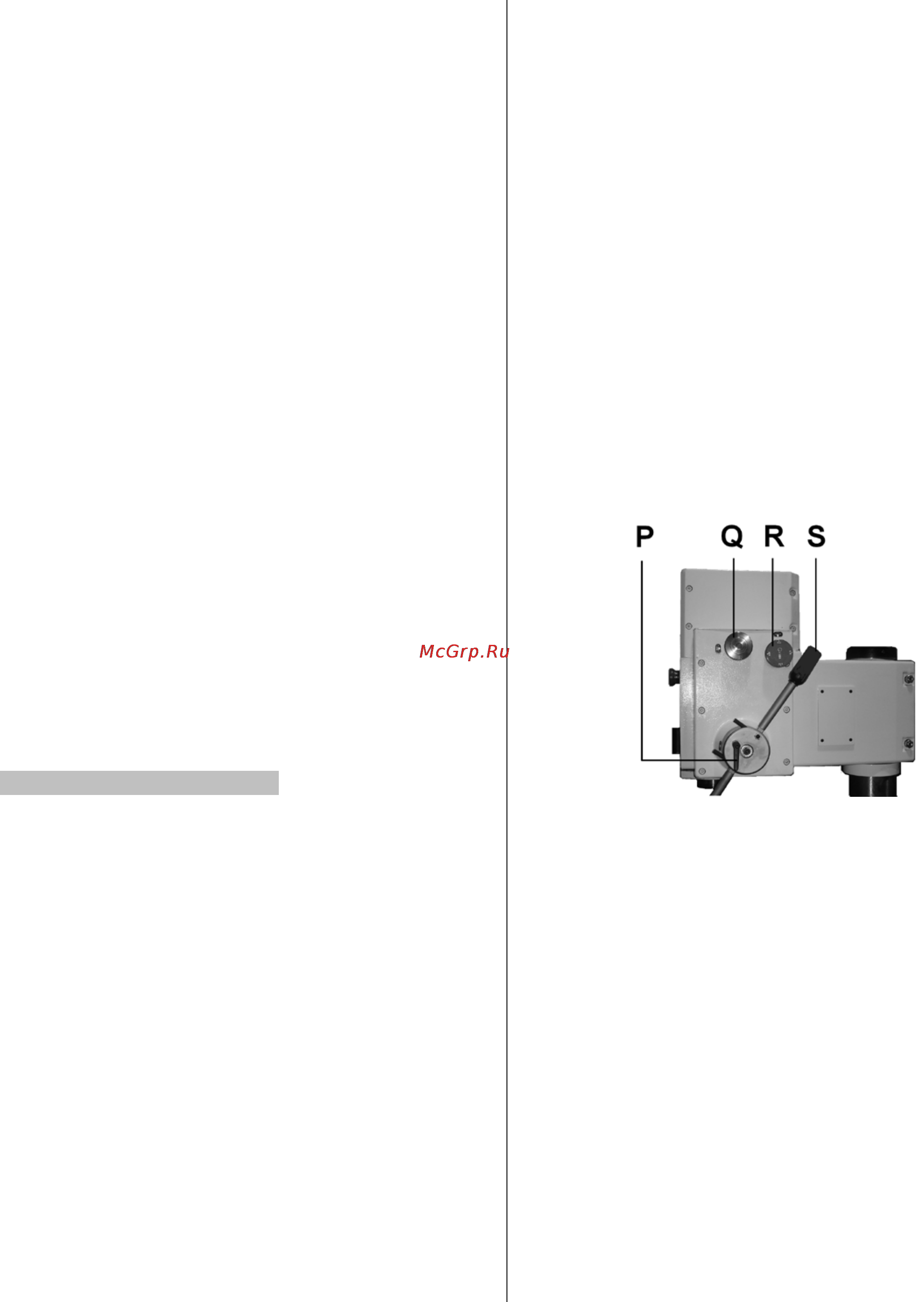

Рис.5
Q ..... Рукоятка включения автоматической подачи
R ..... Рукоятка выбора величины подачи
P ..... Фиксатор регулировки глубины подачи
S ..... Рукоятка подачи пиноли
В режиме свободного сверления – опускайте ру-
коятку на себя.
Для включения автоматической подачи отклоните
рукоятку вправо. При достижении заданной глу-
бины автоматическая подача отключится и пи-
ноль шпинделя вернется в исходное положение
под действием возвратной пружины.
Внимание:
Не допускайте превышения глубины хода пиноли
в режиме автоматической подачи.
Если автоматическая подача не используется,
отключите блок поворотом рукоятки (Q, Рис.5).
