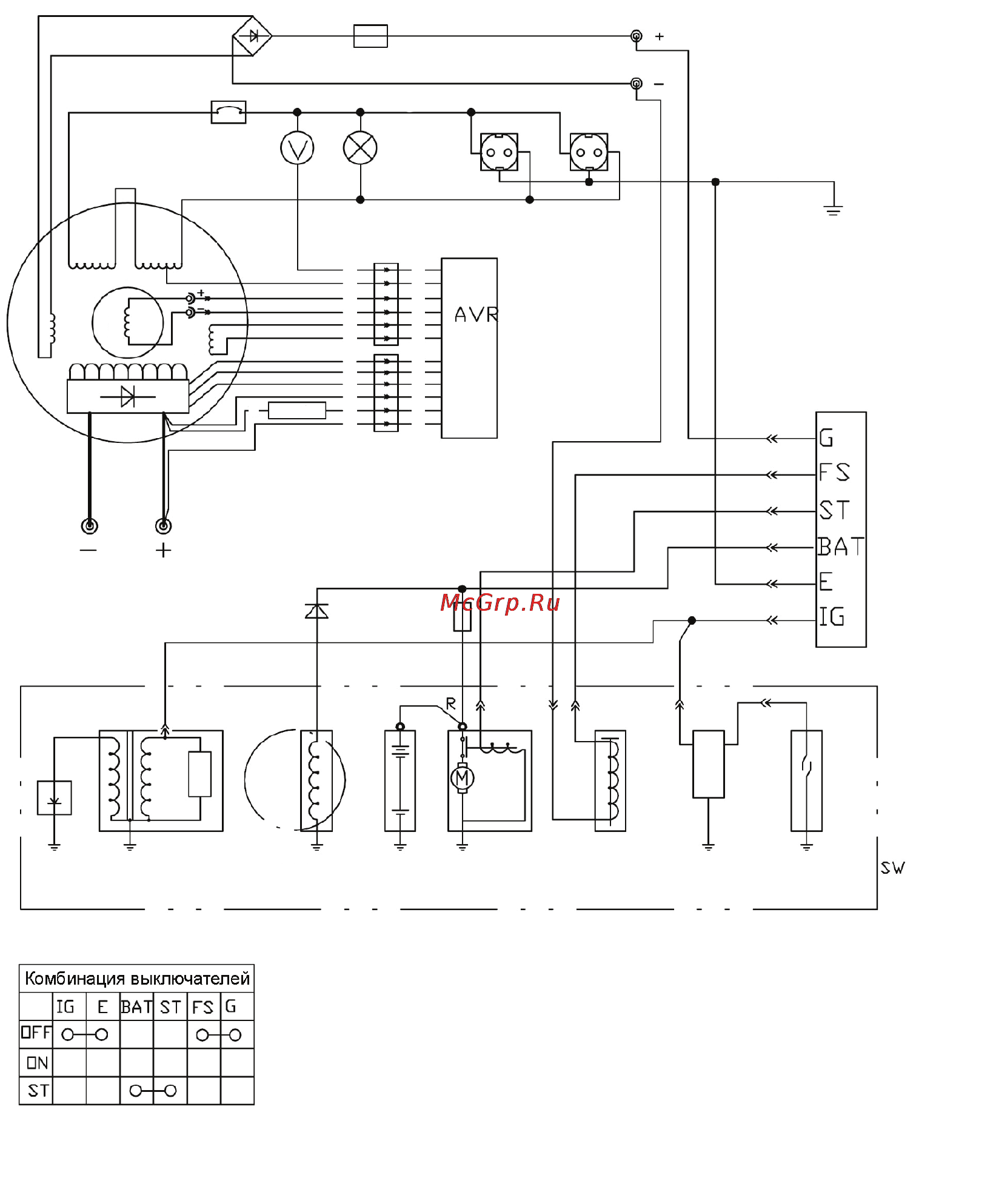

Схема электрическая принципиальная

6.5.6 Установите замок зажигания 7 (рис. 2) в положение ”вкл”.

6.5.7 а) При ручном пуске. Придерживая генератор за раму, резко с

интенсивным усилием вытянуть трос стартера до упора, повторите дей-

ствие ещё раз при необходимости. Если двигатель не запускается, следует

изменить положение рычага воздушной заслонки, сдвигая его вправо тем

больше, чем выше температура двигателя и окружающего воздуха.

б) Включение электрического стартера производится поворотом замка

зажигания в крайне правое положение “Пуск”. Сразу после пуска двига-

теля отпустите замок зажигания для обеспечения его самовозврата в сред-

нее положение. При срабатывании защиты, нажмите сброс после остыва-

ния автоматического выключателя.

6.5.8 После прогрева двигателя в течение времени около 10-40 секунд,

в зависимости от начальной температуры, переведите рычаг воздушной

заслонки 10 (рис. 1) в крайне правое положение, если при этом двига-

тель работает неустойчиво вернуть рычаг заслонки в прежнее положение

и обеспечить завершение прогрева двигателя.

6.5.9 Подключение потребителей.

а) Подключите к розеткам потребителей, соответствующих требова-

ниям раздела “Обеспечение требований безопасности”. Полная (сумма

активной и реактивной) мощность всех подключаемых потребителей в

стационарном режиме не должна превышать значений номинальной мощ-

ности, указанных в таблице на стр. 3 данного руководства. Не допуска-

ется длительное превышение номинальной мощности более, чем на 10%

свыше номинального значения.

б) Включите автоматический выключатель 3 (рис. 2).

с)Наличие и величина напряжения переменного тока индицируется и

измеряется вольтметром 4 (рис. 2). Причиной отсутствия напряжения при

работающем генераторе может служить срабатывание автоматических

выключателей защиты цепей от перегрузки 3, 2 (рис. 2). В этом случае сле-

дует устранить причину перегрузки и нажать кнопку или клавишу сброса

соответствующего автоматического выключателя после его остывания.

6.6 Остановка генератора.

6.6.1 При работающем генераторе отключить автоматический выклю-

чатель 3 (рис. 2),

отсоединить потребителей постоянного тока. Дать поработать генера-

тору на холостом ходу 30 - 40 сек.

6.6.2 Поверните замок зажигания 7 (рис. 2) в положение ”выкл”.

6.6.3 Закрыть топливный кран 11 (рис. 1).

6.7 Продолжительность работы генератора.

6.7.1 Максимальное время работы генератора без остановки составляет

4 часа. После истечения указанного времени непрерывной работы гене-

ратор следует остановить. Повторный пуск генератора возможен только

после его полного охлаждения до температуры окружающей среды.
