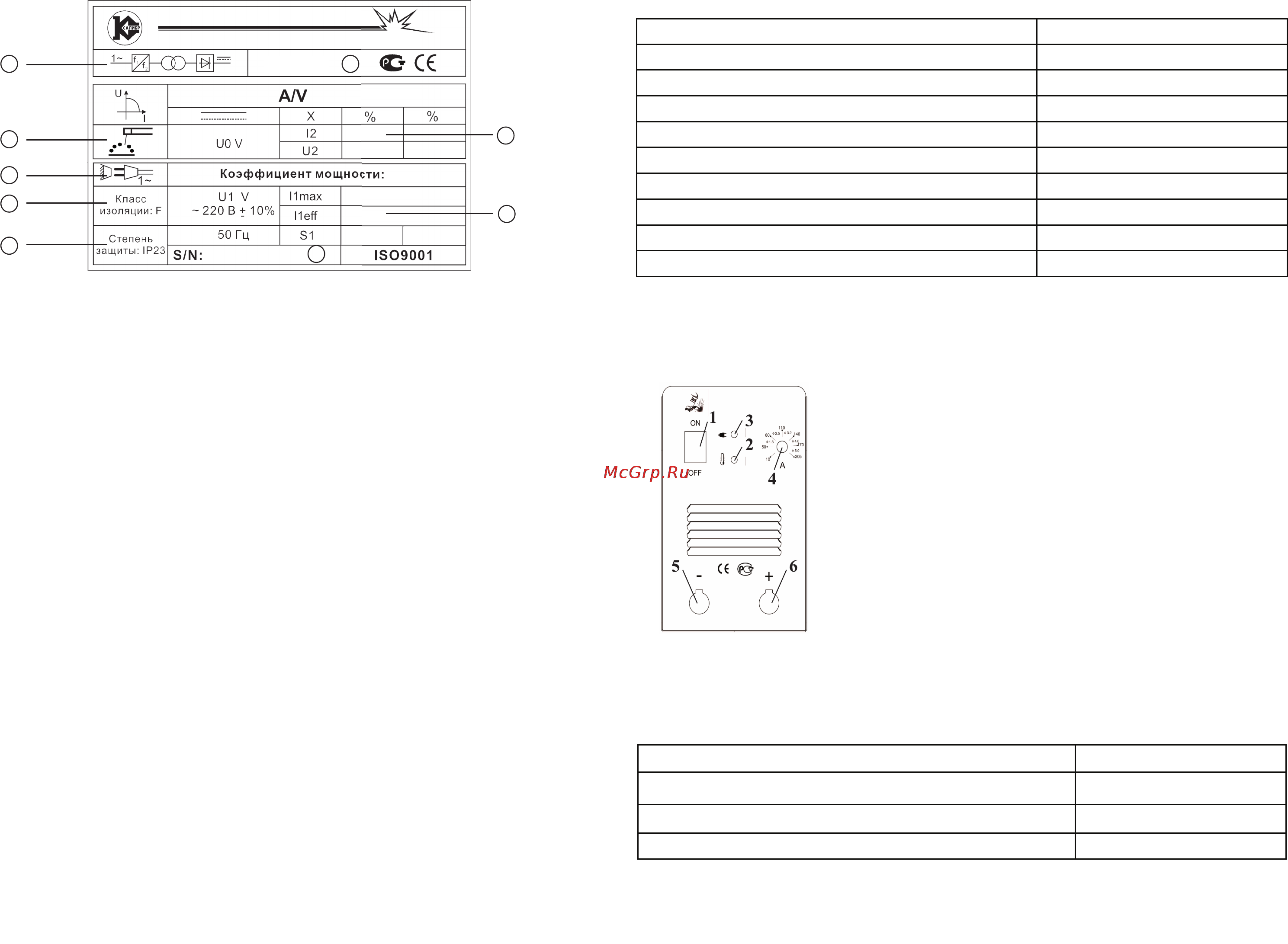

11. Расшифровка значений на наклейке на корпусе инвертора

1 - Серийный номер: необходим для идентификации аппарата при об-

ращении в сервисную службу, снабжения запасными частями, установле-

ния происхождения изделия.

2 - Степень защиты.

3 - Класс изоляции.

4 - Символ напряжения питающей сети: однофазное переменное на-

пряжение.

5 - Символ типа сварки: ручная дуговая сварка покрытым электродом.

6 - Тип структурной схемы аппарата.

7 - Соответствие европейским нормам безопасности.

8 - Характеристики сварочного контура:

- U

- максимальное напряжение при холостом ходе на пике (цепь свар-

ки разомкнута);

- I

- ток и соответствующее напряжение, которые инвертор мо-

жет обеспечивать во время процесса сварки являющегося стандартным

=20+0,04I

);

- X - продолжительность включения. Период, в течение которого аппа-

рат может подавать соответствующий ток (тот же столбец). Коэффициент

указывается в % и основан на 10 - минутном цикле (например, 60% озна-

чает 6 минут работы с последующим 4-х минутным перерывом).

- A/V - A/V - указывает диапазон регулировки тока сварки (минималь-

ный/максимальный) при соответствующем напряжении дуги.

9 - Технические характеристики линии электропитания:

- U

- переменное напряжение и частота питающей электрической;

- I

1max

- максимальное потребление тока;

- I

1eff

- максимально эффективный потребляемый ток.

A/V - A/V

2. Технические характеристики

Модель СВИ - 205 АП ПРОМО

1. Напряжение сети, В/Гц 220/~50

2. Максимальная потребляемая мощность, кВт 6,5

3. Рекомендуемый автомат, А 32

4. Сварочный ток, А 10 - 205

5. Диаметр электродов, мм 1,6 - 5,0

6. Коэффициент мощности 0,93

7. КПД, % 85

8. Класс изоляции B

9. Степень защиты IP21

3. Общий вид

Общий вид инвертора схематично представлен на рис. 1:

1 - выключатель;

2 - индикатор термозащиты (не горит в нормальном

состоянии);

3 - индикатор сети питания;

4 - ручка регулировки сварочного тока;

5 - быстрозажимная клемма «минус» для подключения

сварочного электрода;

6 - быстрозажимная клемма «плюс» для подключения

сварочного электрода.

4. Комплектация

В торговую инвертор поставляется в следующей комплектации*:

1. Инвертор 1

2. Коннектор 2

3. Руководство по эксплуатации 1

4. Упаковка 1

*в зависимости от поставки комплектация может изменяться

рис. 1

СВИ-205АП ПРОМО
