шланга; 5. Маслоотделитель; 6. Манометр (не обязательно); 7. Влагоот-

делитель.

6.3 Загрузка лакокрасочного состава:

- откройте крышку бака и залейте лакокрасочный состав

- после зарядки бака окрасочным составом прочно закрепите крышку

бака накидными скобами и винтами

- перекройте все краны, выверните регулировочный винт редуктора 10

(рис. 1) в крайнее положение, плотно и надёжно присоедините все рукава

шлангов (От источника воздуха к входному воздушному штуцеру редук-

тора бака, от выходного воздушного штуцера редуктора к входному воз-

душному штуцеру краскопульта, от выходного штуцера бака подачи кра-

ски к входному штуцеру краскопульта).

6.4 Последовательность работы:

- откройте доступ сжатого воздуха от воздушного источника через кран;

- плавным поворотом регулировочного винта редуктора бака 10 (рис. 1)

настройте давление воздуха в баке на подачу окрасочного состава к рас-

пылителю с учётом формы и размеров факела распыления;

Если неисправностей не обнаружено и выполнены все подготовитель-

ные работы, можно приступать к окраске.

Внимание! рабочее давление в баке не должно превышать макси-

мально допустимого.

Работа проводится, как правило, двумя рабочими. Один работает с кра-

скораспылителем, второй обслуживает бак, следит за показаниями мано-

метра, производит регулировочные работы. При повторной зарядке бака

рекомендуется перекрыть кран подачи воздуха от источника питания,

сбросить давление через клапан сброса давления 11 (рис. 1), затем снять

крышку бака и произвести заливку окрасочного состава. После заливки

вновь закрепить крышку скобами и винтами, после открыть кран подачи

воздуха.

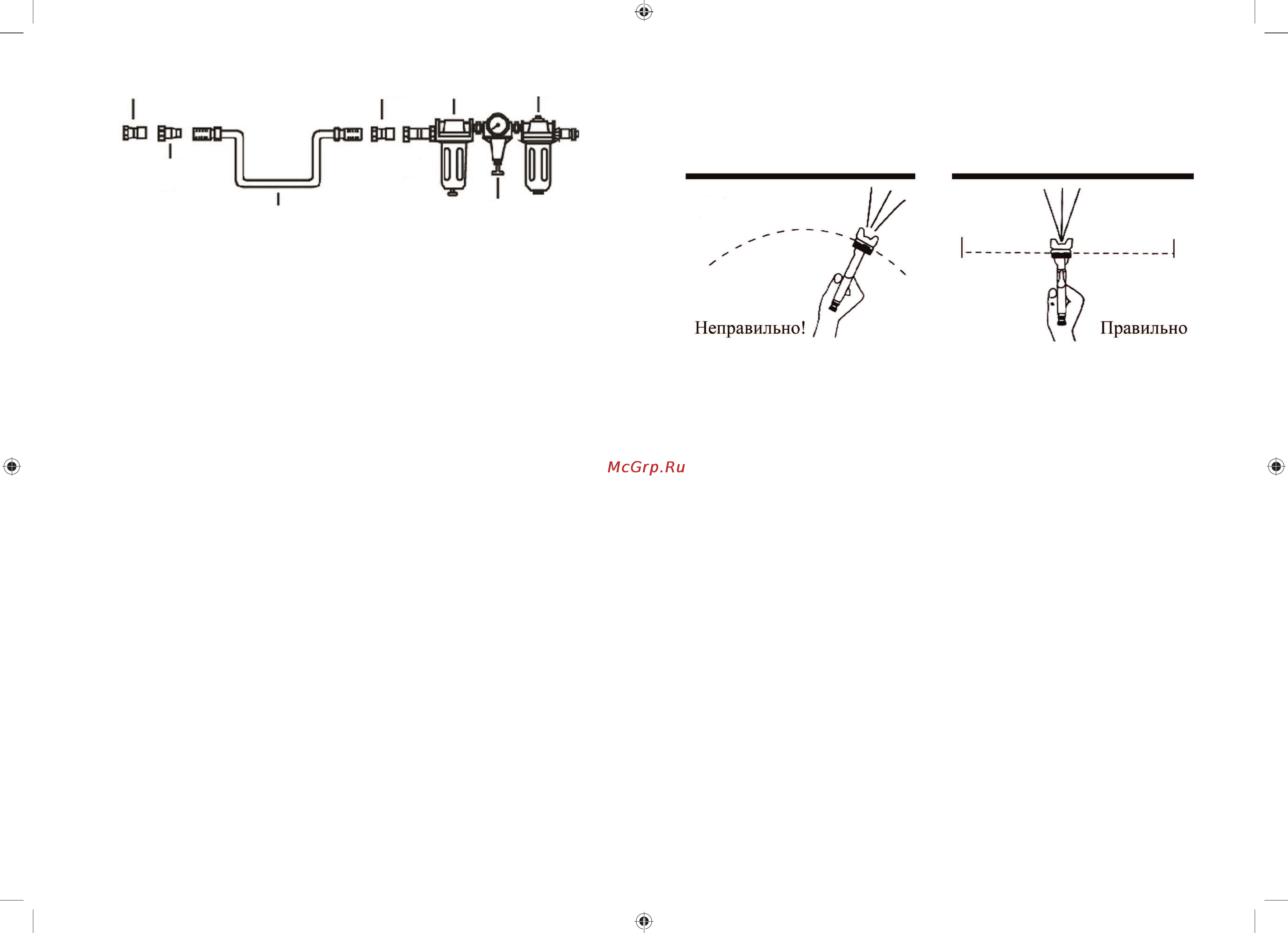

6.5 Распыление (рис. 3)

Перед началом распыления необходимо проверить краскораспылитель

на шаблоне, произвести калибровку подачи давления винтом 10 (рис. 1),

подачи краски 5 (рис. 1) и ширины факела 4 (рис. 1).

Во избежание перераспыла и проблем на поверхностях рекомендуется

соблюдать расстояние от 15 см до 30 см между воздушной дюзой и окра-

А - штуцер редуктора

В - источник воздуха

рис. 2

шиваемой поверхностью.

Распыляйте материал равномерно, передвигая краскораспылитель пер-

пендикулярно поверхности как показано на рис. 3:

6.5 Очистка бака.

- после окончания работы или смены следует произвести очистку и про-

мывку бака, рукавов и красковедущих каналов растворителем.

- очистке подлежит и сам краскораспылитель. Очистите воздушную

дюзу кисточкой или щёткой. Не кладите пистолет целиком в растворитель

на долгое время.

- загрязнённые отверстия ни в коем случае не чистите ненадлежащими

предметами, даже самое небольшое повреждение влияет на картину рас-

пыления. Используйте специальные иглы для очистки дюз.

- периодически проводите проверку состояния уплотнений, крепежных

деталей и шлангов.

- периодически проводите проверку точности работы предохранитель-

ного клапана и клапана для сброса давления.

Квалифицированный ремонт в большинстве случаев можно произво-

дить только при помощи специальных инструментов. В этом случае обра-

титесь в сервисный центр.

7. Срок службы и хранение

7.1 Срок службы аппарата 3 года.

7.2 Храните аппарат необходимо в сухом отапливаемом, вентилируе-

мом помещении, защищённом от проникновения паров кислот, щелочей и

пылеобразивных веществ, при температуре не ниже +5 °С и относитель-

ной влажности не более 70%.

7.3 Указанный срок службы действителен при соблюдении потребит-

лем требований настоящего руководства по эксплуатации.

8. Гарантия изготовителя (поставщика).

8.1 Гарантийный срок эксплуатации аппарата - 12 календарных меся-

цев со дня продажи.

8.2 В случае выхода аппарата из строя в течение гарантийного срока

рис. 3
