8

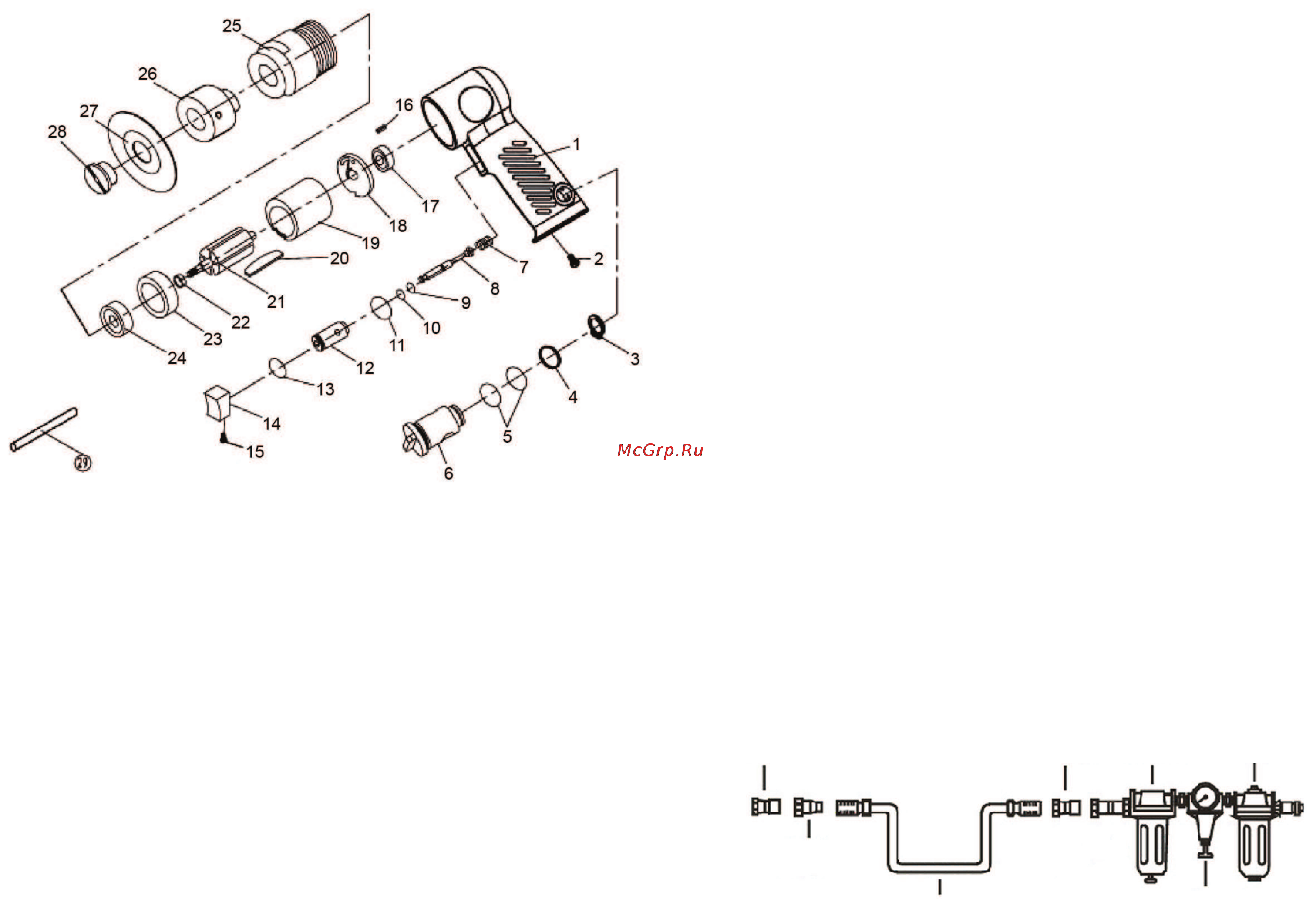

1. Корпус 2. Винт 3. Кольцо стопорное наружное 4. Шайба 5. Кольцо резиновое

6. Регулятор оборотов 7. Пружина 8. Стержень клапана 9. Кольцо резиновое 10.

Кольцо резиновое 11 Кольцо резиновое 12. Толкатель 13. Кольцо резиновое 14.

Кнопка пусковая 15. Винт 16. Палец 17. Подшипник 18. Крышка цилиндра за-

дняя 19. Цилиндр 20. Лопасть ротора 21. Ротор 22. Втулка бронзовая 23. Крыш-

ка цилиндра передняя 24. Подшипник 25. Крышка резьбовая 26. Патрон 27. По-

душка 28. Гайка прижимная 29. Ключ

Рис. 3. Схема шлифмашины модели ПМШУ - 6,3/ 125 ПТ

5

- отвинтите гайку прижимную (поз. 7, рис. 1);

- Вставьте гайку прижимную в посадочное отверстие отрезного диска;

- гайку вместе с отрезным диском закрепите в патроне, проверьте фиксацию.

- не прилагайте излишних усилий при затяжке гайки.

Внимание! После монтажа круга сделайте пробный запуск шлифмашины

вхолостую. При наличии сильной вибрации замените круг.

6.2 С помощью регулятора (поз. 4. рис. 1) можно установить желаемую часто-

ту вращения отрезного диска (путём контроля расходуемого воздуха):

- перед началом работы определите оптимальную скорость, проверяя работу

на запасных кусках материала;

6.3 При абразивной обработке материалов не прикладывайте больших уси-

лий, так как это приводит к преждевременному износу отрезного диска.

При шлифовании рекомендуется шлифовальный диск перемещать возврат-

но - поступательными движениями под углом от 10 до 15

0

к обрабатываемой по-

верхности.

Не допускается торможение вращающегося диска нажимом на него каким -

нибудь предметом.

6.4 Каждый раз перед использованием следует проверять затяжку болтов и

гаек системы подачи воздуха. Проверяйте исправность регулятора подачи воз-

духа (поз 4. рис. 1). Перед техническим обслуживанием или ремонтом шлифма-

шина должна быть отключена от сети подачи воздуха. Несоблюдение мер предо-

сторожности может привести к травмам и тяжелым последствиям.

6.5. Перед соединением шланга для подачи воздуха с шлифмашиной, его не-

обходимо предварительно продуть. Шланг должен выдерживать давление до 10

атмосфер.

6.6. Шлифмашина перед отправкой потребителю обрабатывается средством

для защиты от коррозии (защитная смазка).

6.7 Подключение (Рис. 2).

Данная шлифмашина предназначена для работы с чистым, сухим воздухом. По-

скольку сжатый воздух может содержать влагу и посторонние примеси, приво-

дящие к ржавлению и преждевременному износу инструмента, а так же ухуд-

шению качества работы. Рекомендуется использовать в воздушной линии филь-

тра (влаго/ маслоотделитель), которые устанавливаются как можно ближе к

шлифмашине.

1

2

3

4

5

6

7

А

В

Рис. 2
