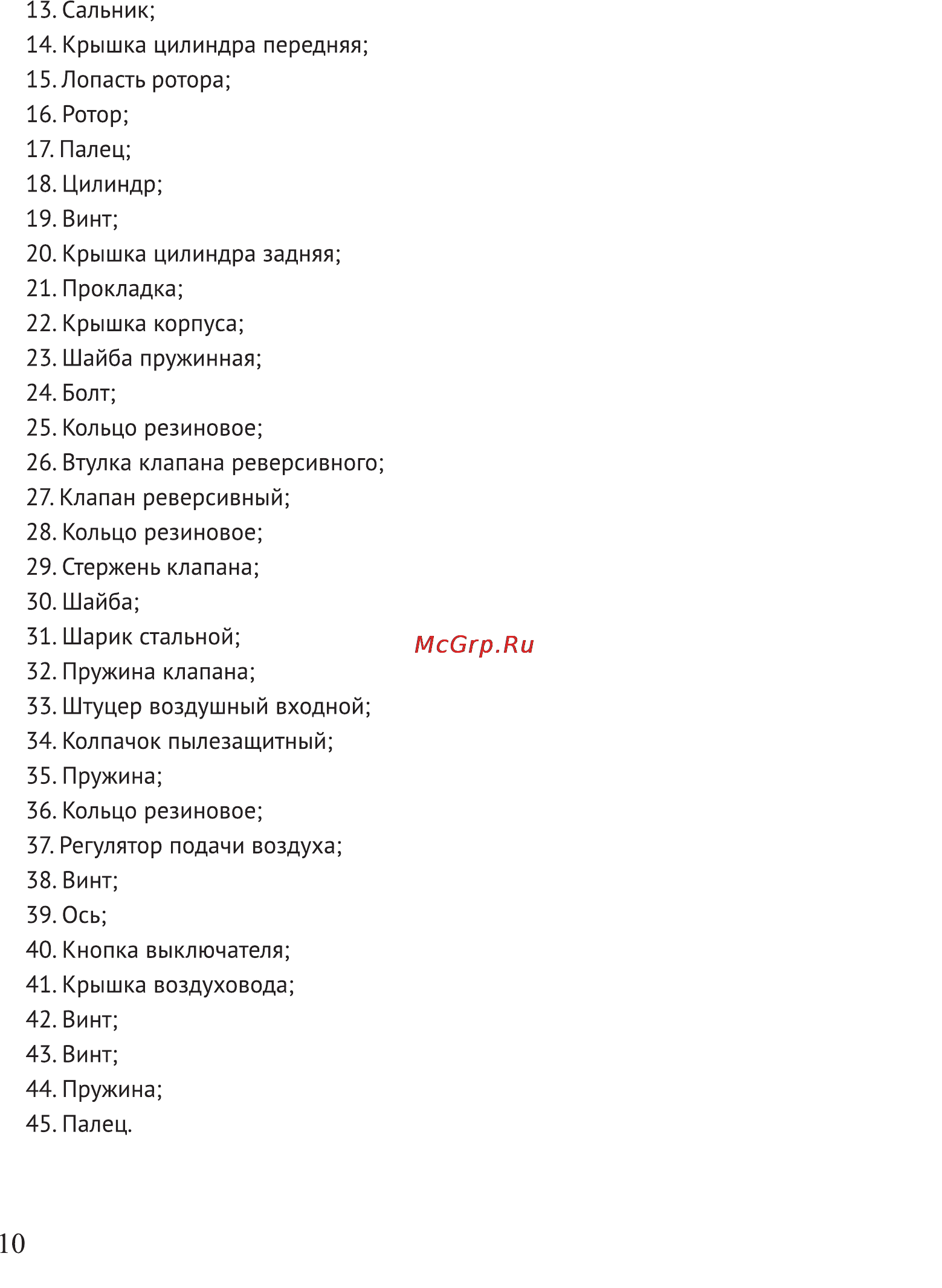

13 Сальник 14 Крышка цилиндра передняя 15 Лопасть ротора 16 Ротор 17 Палец 18 Цилиндр 19 Винт 20 Крышка цилиндра задняя 21 Прокладка 22 Крышка корпуса 23 Шайба пружинная 24 Болт 25 Кольцо резиновое 26 Втулка клапана реверсивного 27 Клапан реверсивный 28 Кольцо резиновое 29 Стержень клапана 30 Шайба 31 Шарик стальной 32 Пружина клапана 33 Штуцер воздушный входной 34 Колпачок пылезащитный 35 Пружина 36 Кольцо резиновое 37 Регулятор подачи воздуха 38 Винт 39 Ось 40 Кнопка выключателя 41 Крышка воздуховода 42 Винт 43 Винт 44 Пружина 45 Палец 10
